　　在Excel中录入好数据以后通常需要统计数据，在统计数据过程中会用到图表进行辅助统计，其中柏拉图也较为常用。下面是由学习啦小编分享的excel2007 制作柏拉图的方法，供大家阅读、学习。

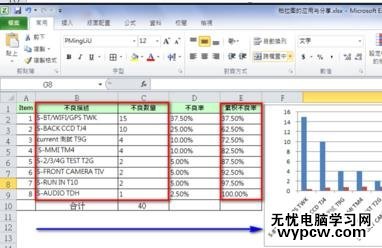

　　制作柏拉图步骤1：收集到如下一组表格,某一个工站有8个不良项目，按照不良数量多少降序排列，并计算出每个不良率和累加不良率

excel2007 制作柏拉图的方法图1

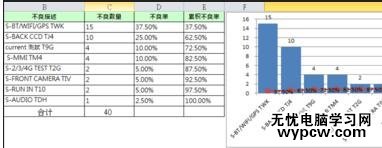

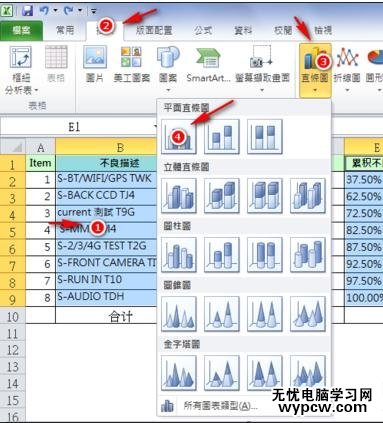

　　制作柏拉图步骤2：选中“不良描述”,"不良数量","累积不良率"三列数据，选择插入---直方图--平面直方图里的群组直方图，得到如下初版图

excel2007 制作柏拉图的方法图2 excel2007 制作柏拉图的方法_excel2007怎么制作柏拉图

excel2007 制作柏拉图的方法图3

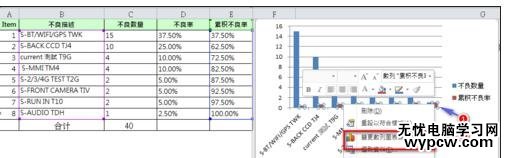

　　制作柏拉图步骤3：①右键点击累积不良率棕色直方图

　　②点击弹出菜单里的【变更图表类型】如下图

excel2007 制作柏拉图的方法图4

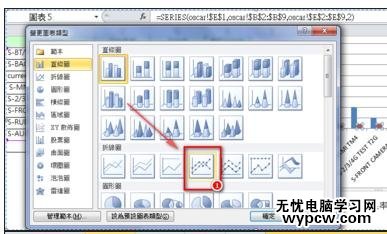

　　制作柏拉图步骤4：在弹出的对话框选择折线图如下图一，得到如下图二

excel2007 制作柏拉图的方法图5 excel2007 制作柏拉图的方法_excel2007怎么制作柏拉图

excel2007 制作柏拉图的方法图6

　　制作柏拉图步骤5：①右键点击刚生成的折线图的折线

　　②选择弹出菜单里的【资料数列格式】

excel2007 制作柏拉图的方法图7

　　制作柏拉图步骤6：选择--副坐标轴--确定后得到如下第二图

excel2007 制作柏拉图的方法图8 excel2007 制作柏拉图的方法_excel2007怎么制作柏拉图

excel2007 制作柏拉图的方法图9

　　制作柏拉图步骤7：调整下图表颜色，并加上数据标签，得到最后的柏拉图，看是不是很简单

　　头四项不良就占据了所有问题的82.5%，是不是很清晰直观，我们接下来要做的就是对这前四项做进一步的分析和改善，可以用到鱼骨图，接下来我会在另外一篇经验里介绍鱼骨图的制作和使用。
