网件R6400路由器怎么样?R6400拆解与内部结构评测

2020-06-22 13:51:35
字体:
来源:转载
供稿:网友
网件R6400路由器怎么样?R6400 跟 R7000 在外观上实在没啥两样,,五颗固定螺丝分别位于底部中间位置以及四个脚垫下方,拆解几乎0难度,下面分享R6400拆解与内部结构评测



R6400 跟 R7000 在外观上实在没啥两样,,五颗固定螺丝分别位于底部中间位置以及四个脚垫下方,拆解几乎0难度。

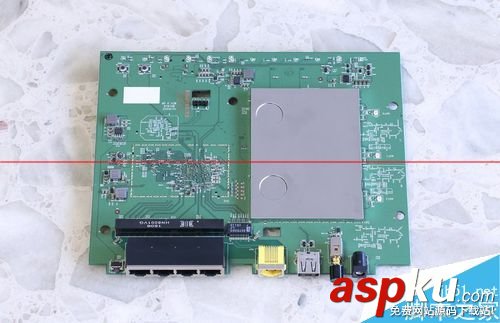

1、开盖可见 PCB,跟 R7000 的蓝色 PCB 颜色不同,但布局还是很像的。

网件R6400路由器怎么样?R6400拆解与内部结构评测

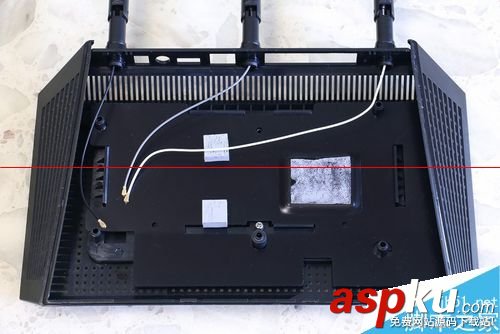

2、PCB 与底座并无螺丝固定,底座上的铝板通过导热贴为芯片提供被动散热。

网件R6400路由器怎么样?R6400拆解与内部结构评测

3、PCB 正面有金属屏蔽罩,下方是无线控制芯片。

网件R6400路由器怎么样?R6400拆解与内部结构评测

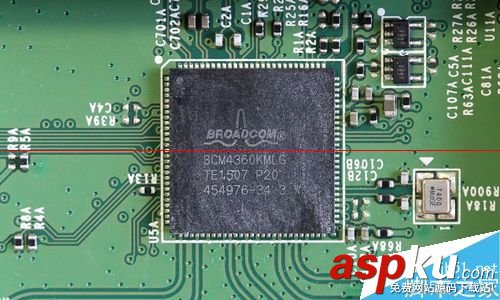

4、5G WIFI 芯片来自 Broadcom BCM4360,跟 R6300V2 一样。

网件R6400路由器怎么样?R6400拆解与内部结构评测

5、2.4G WIFI 芯片来自 Broadcom BCM4331,同样跟 R6300V2 一样。

网件R6400路由器怎么样?R6400拆解与内部结构评测

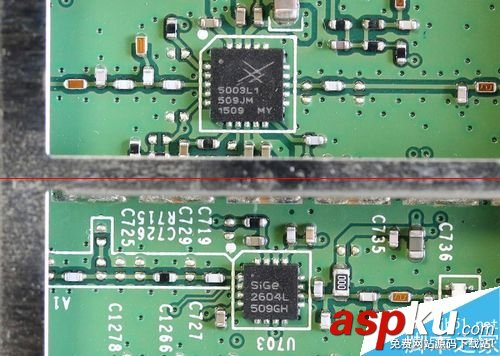

6、上下两颗分别是 5G 和 2.4G 信号芯片。

网件R6400路由器怎么样?R6400拆解与内部结构评测

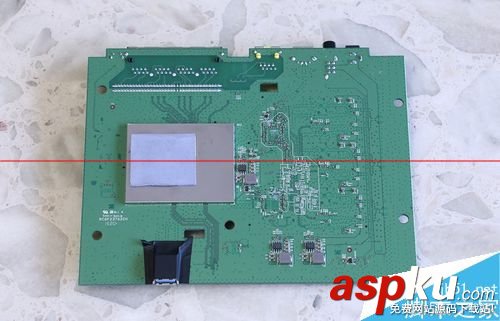

7、PCB 背面同样有一块金属屏蔽罩,有大块导热贴可通过底座上的铝板帮助散热。

网件R6400路由器怎么样?R6400拆解与内部结构评测

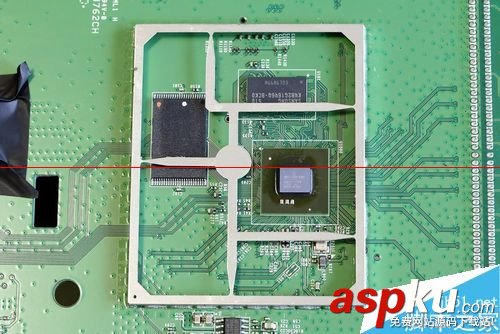

8、屏蔽罩下的三颗芯片。

网件R6400路由器怎么样?R6400拆解与内部结构评测

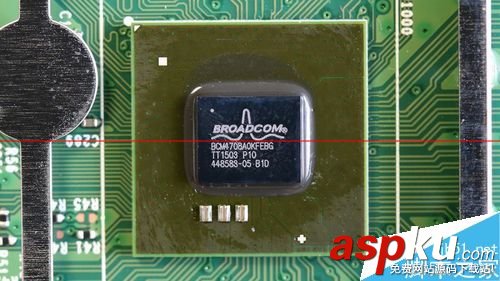

9、主 SoC 采用了 Broadcom BCM4708 A9 双核 800Mhz 处理器, 与 R6300V2 一致。

网件R6400路由器怎么样?R6400拆解与内部结构评测

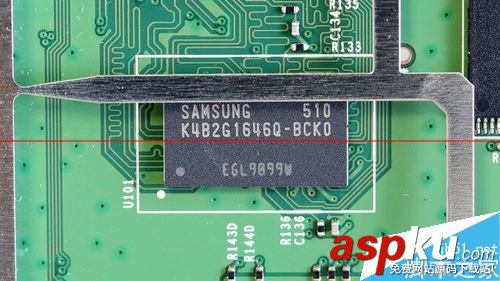

10、三星 2Gb(256MB)RAM 芯片。与 R6300V2 容量一样。

网件R6400路由器怎么样?R6400拆解与内部结构评测

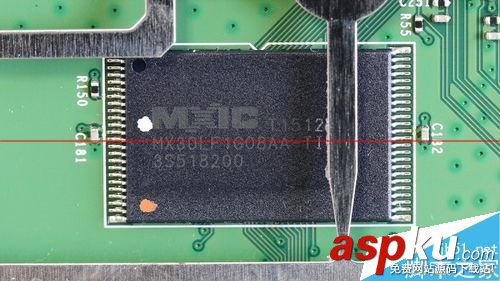

11、NAND FLASH 芯片型号为 MX30LF1G08AA,容量为 1Gb(128MB),同样与 R6300V2 容量一样。

网件R6400路由器怎么样?R6400拆解与内部结构评测
