cad2013怎么绘制卡座平面图? 卡座cad平面图的做法

cad2013制作办公区域平面布置图的时候，经常要遇到卡座区域的绘制。卡座平面图该怎么绘制出来呢？下面我们就来看看详细的教程。

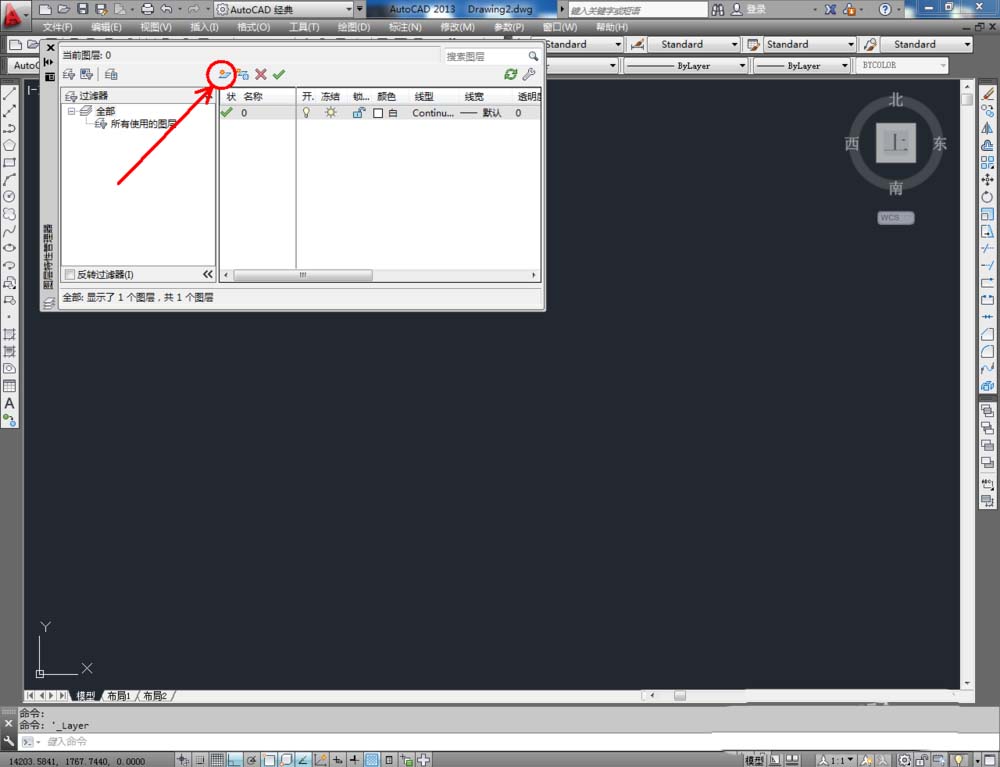

1、打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，将图层命名为：卡座。点击色块，按图示设置一个图层颜色，完成卡座图层的设置（如图所示）；

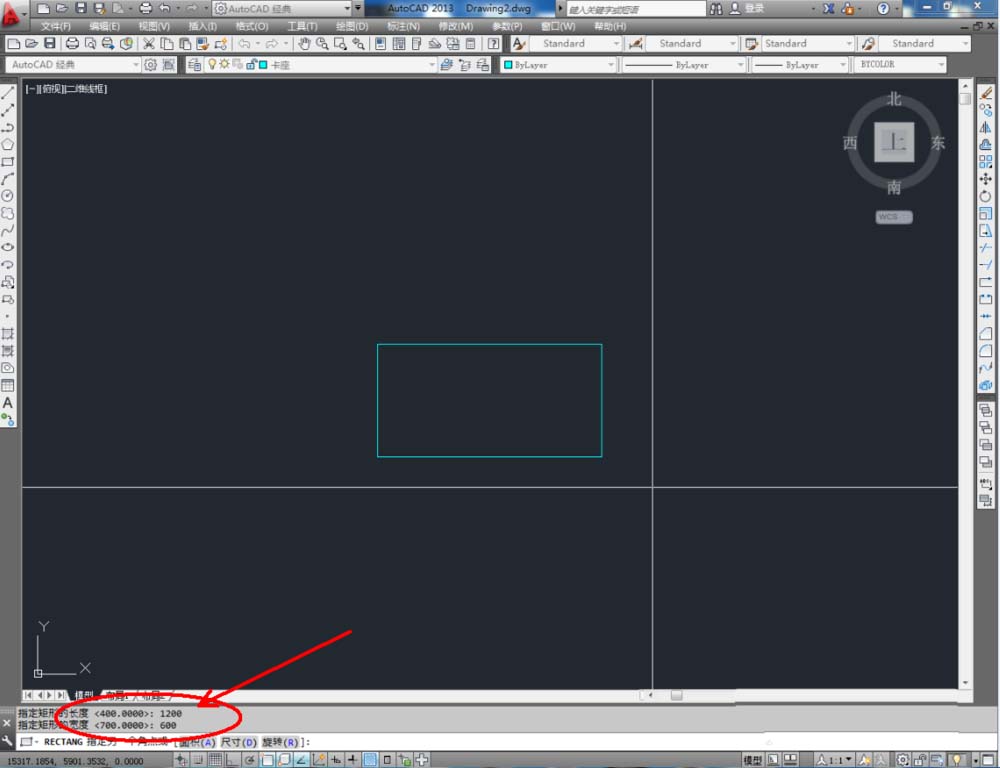

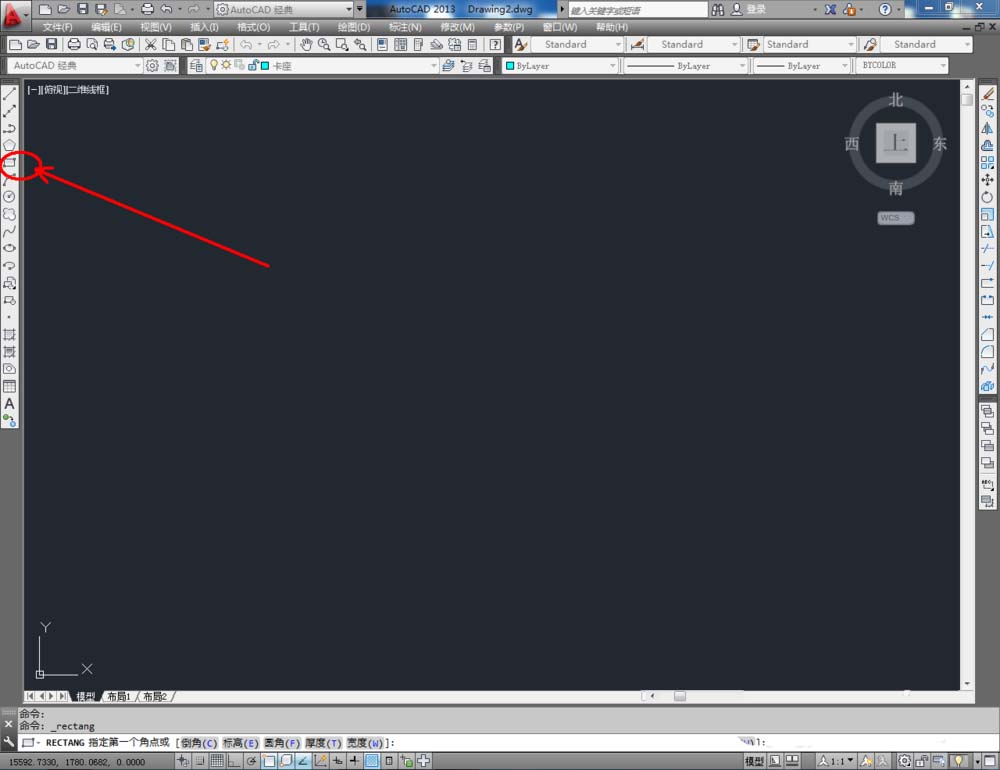

2、点击【矩形工具】，按图示在命令栏输入：1200和600两个数值，绘制出一个1200*600mm的矩形图案。在命令栏输入：400和700两个数值，绘制出一个400*700mm的矩形图案，并调整好两个图案之间的位置（如图所示）；

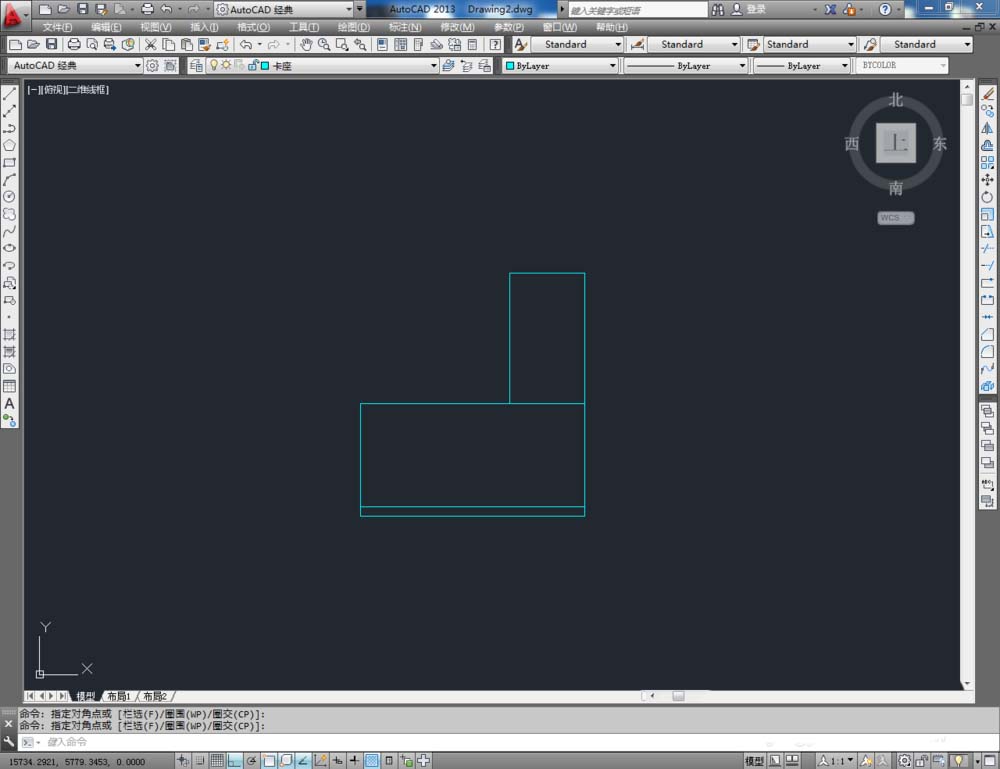

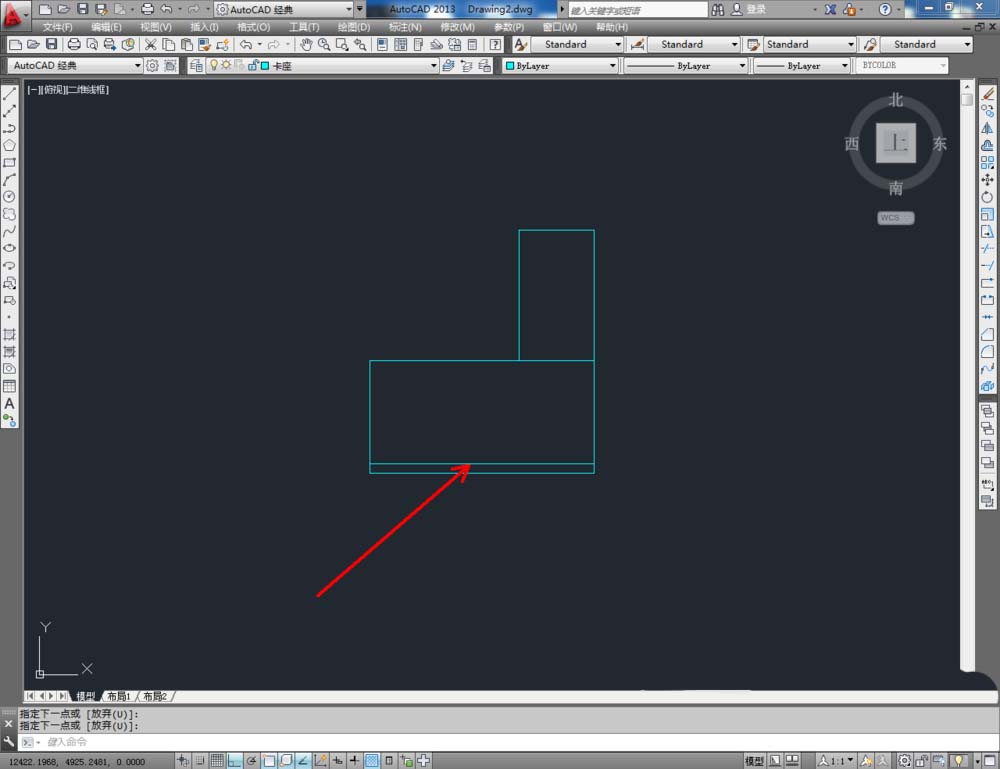

3、点击【直线工具】，按图示绘制出一条屏风位置的线段。完成后，框选整个图案，在命令栏输入：b并按下空格键，将图案转换为块并将块命名为：卡座（如图所示）；
