AutoCAD顽固图层删不掉怎么清理?

2020-07-20 13:41:42
字体:
来源:转载
供稿:网友

打开cad图纸的时候,我们发现CAD图中明明有些图层肯定是空的,但就是purge(清理命令)的时候清理不掉、甚至根本不会有该图层的选项,,我们把这种图层称为“顽固图层”,其实对付“顽固图层”的办法非常简单,AutoCAD自己就提供了一个非常好用强大的[laydel]命令。本经验讲述这个命令的用法,同时也演示了如何使用另一个好用的[laywalk]命令,可以用来检查图中图层的错漏等等,非常方便实用,详细教程请看下文介绍。

1、先看一下[laywalk]命令,此命令非常方便有用,特别是您单位或者您的客户对图层的要求比较严格和规范的情况下。使用前最好调整所需视图,如果需要全图检查图层的情况,最好把视图放缩到最大: zoom e.

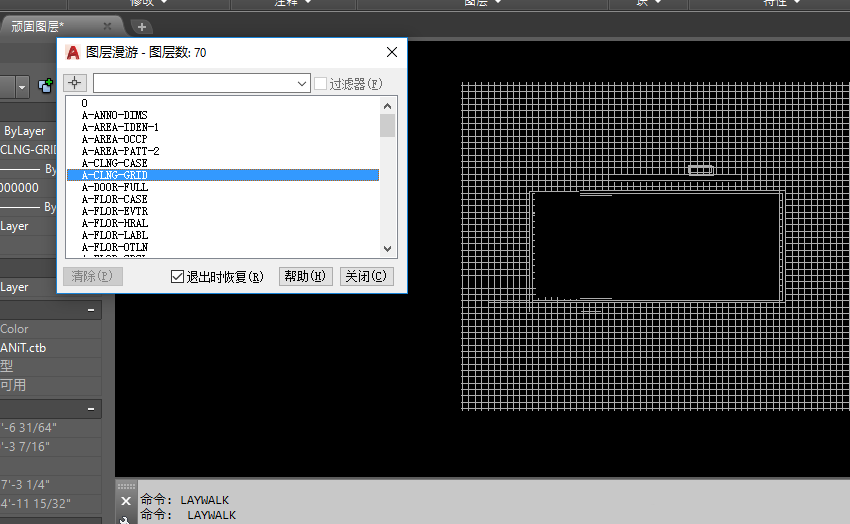

执行这个命令,会弹出一个对话框,上面列出了所有当前图层:

2、单击每个图层,会将其他所有图层关闭,只显示当前图层的所有实体。这样我们可以很方便知道哪些图层上有多余实体,哪些图层上实体是错的:

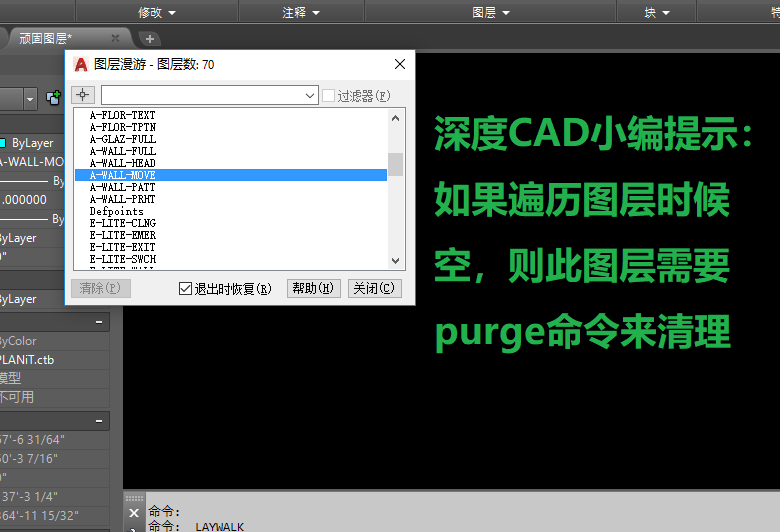

3、如果看到有些图层是空白的,表示该层没有任何实体,通常这种情况需要purge清理;但对于例如本图这个“A-WALL-MOVE”图层,会发现purge之后并没有清掉,这就是所谓的“顽固图层”,事实上根本AutoCAD没有给出有这个选项。

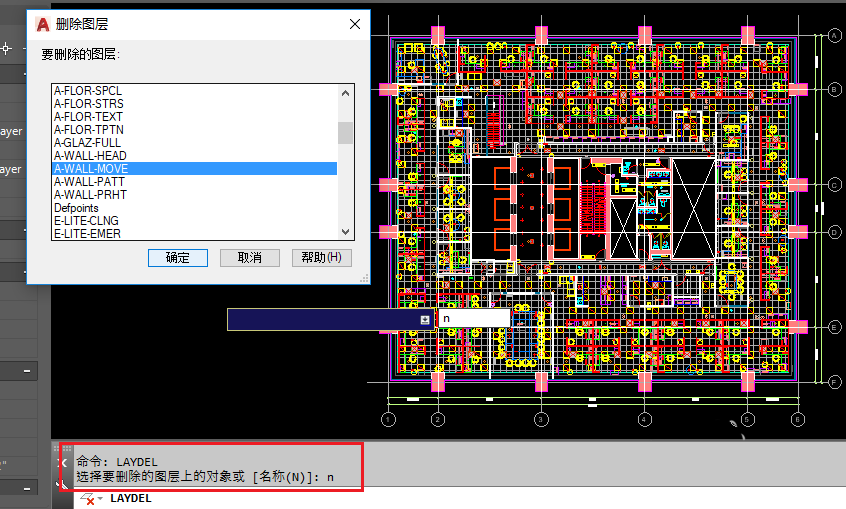

4、对于这种用purge清理不掉的图层,深度CAD小编觉得最好的办法就是使用[laydel]图层删除命令:执行laydel,可以选择某个实体,也可以输入“N”,此时弹出一个对话框,上面列出了所有当前图层:

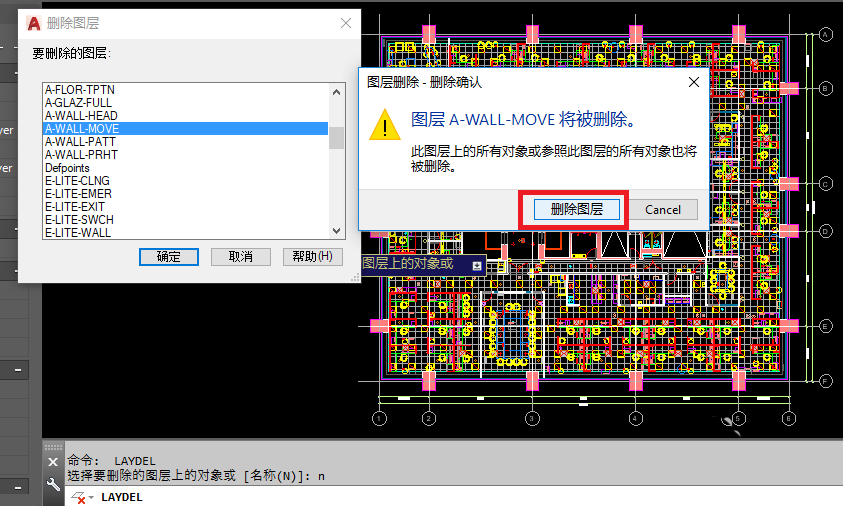

5、选中该图层然后点确定,再在弹出的确认对话框按确定,就可以删除掉这个顽固图层了。

以上就是AutoCAD删除顽固图层的方法,希望大家喜欢,请继续关注武林网。
