cad怎么绘制七字型卡座平面图?

之前我们介绍了cad绘制普通卡座平面图的制作方法，那么该怎么绘制特殊的七字型卡座平面图额？下面我们就来看看详细的教程。

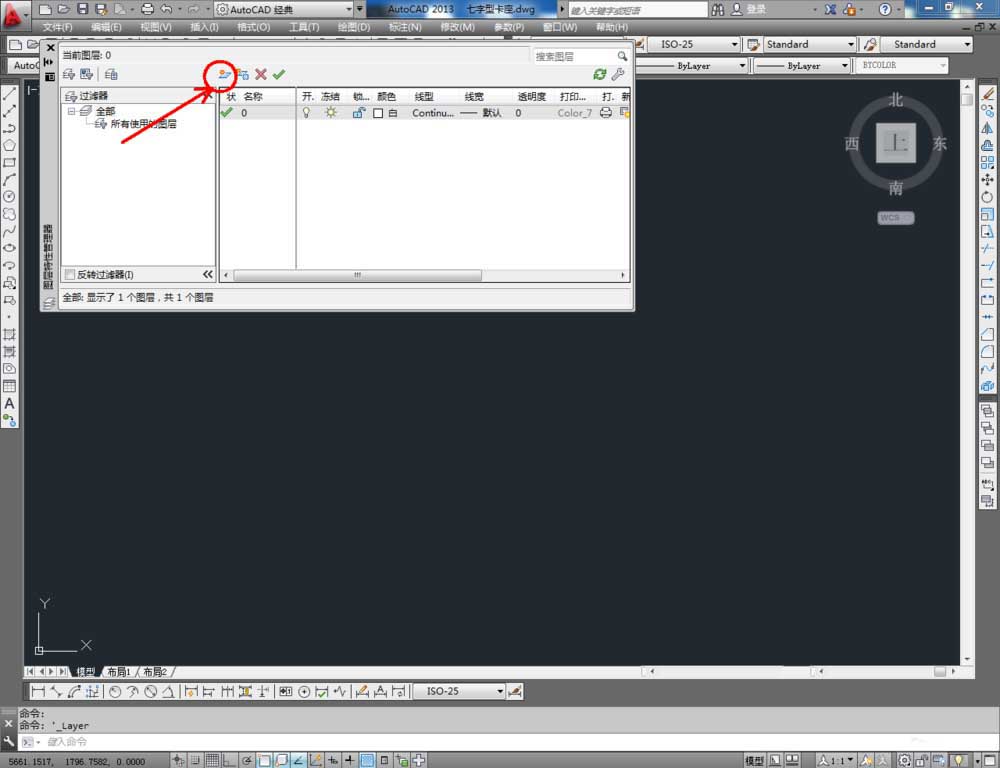

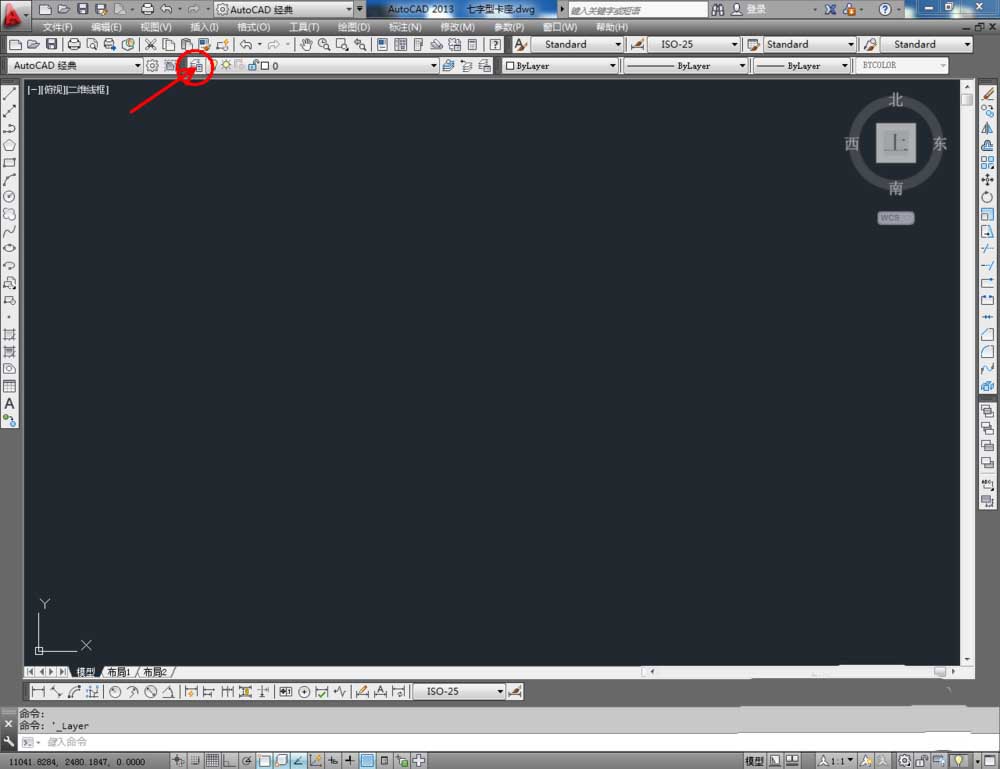

1、打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，将图层命名为：七字型卡座。点击色块，按图示设置一个图层颜色，完成七字型卡座图层的设置（如图所示）；

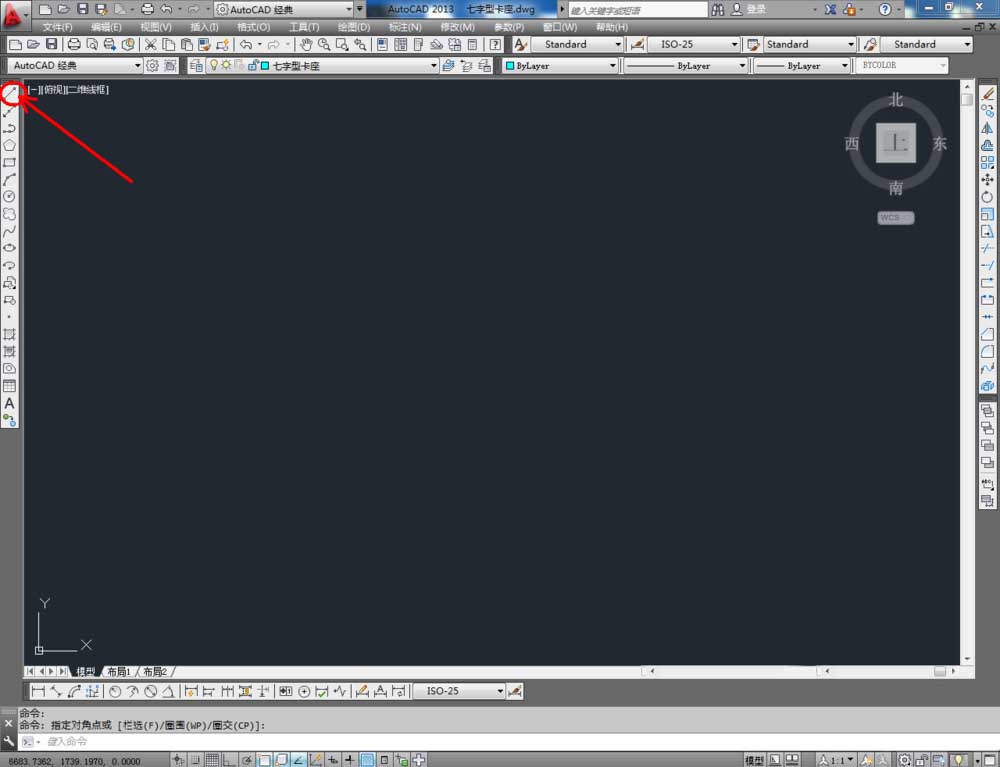

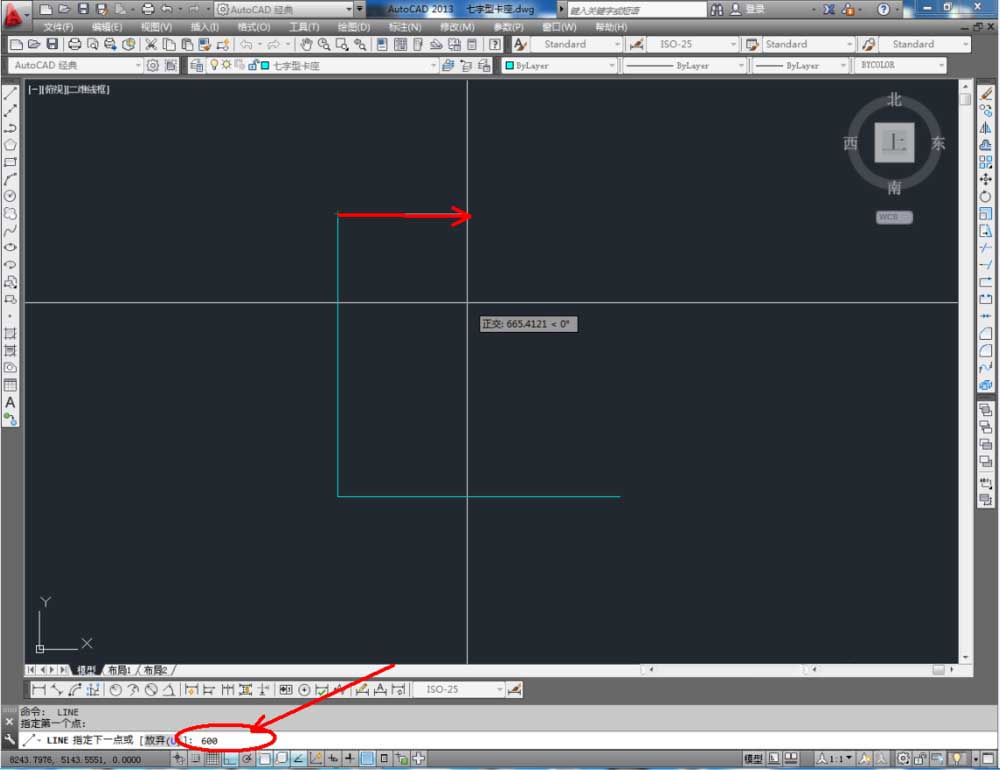

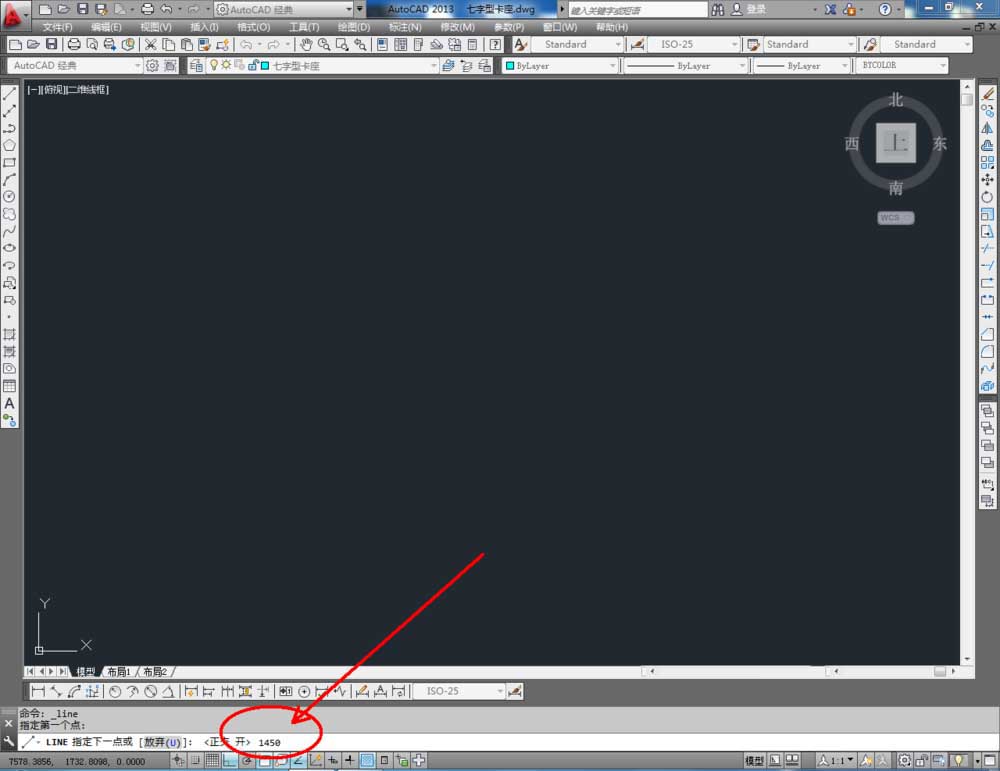

2、点击【直线工具】，在命令栏中输入：1450并点击空格键，完成线段1的绘制后，继续输入：1450加空格键，完成线段2的绘制（如图所示）；

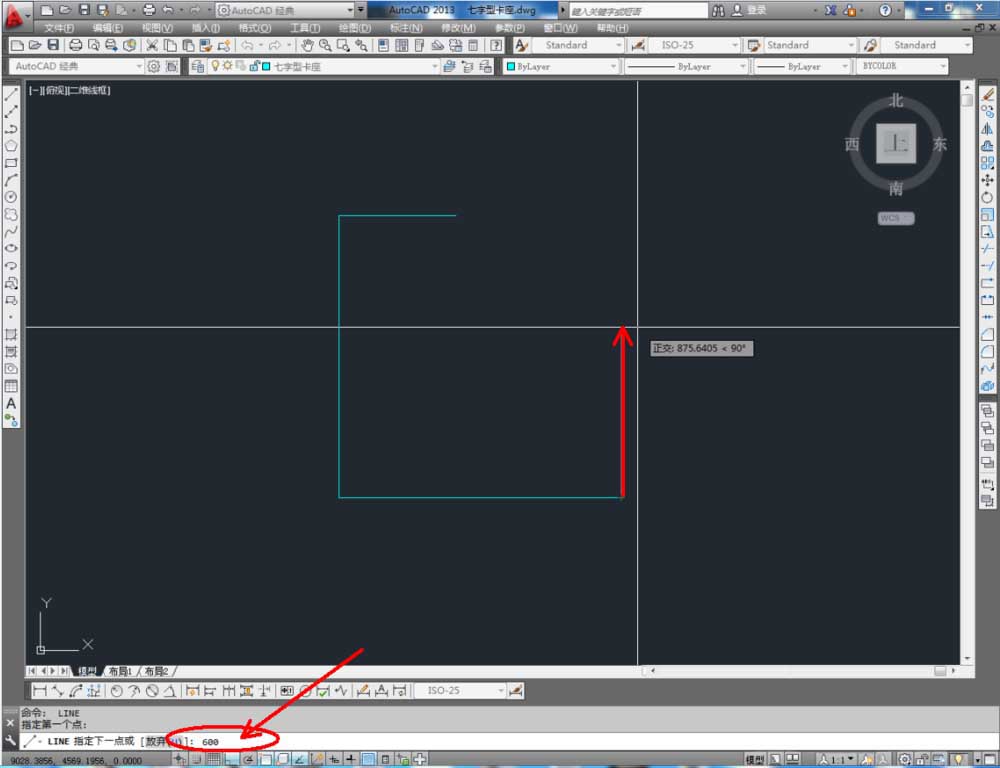

3、点击【直线工具】，按图示参数，依次在命令栏中输入相应的数值，绘制出另外几条线段，完成七字型卡座平面轮廓的制作（如图所示）
