cad怎么画一台钢琴平面图? 钢琴cad平面图的画法

cad绘制音乐厅平面图的时候，经常需要使用到钢琴平面图图块。该怎么绘制钢琴平面图呢？就来看看详细的教程。

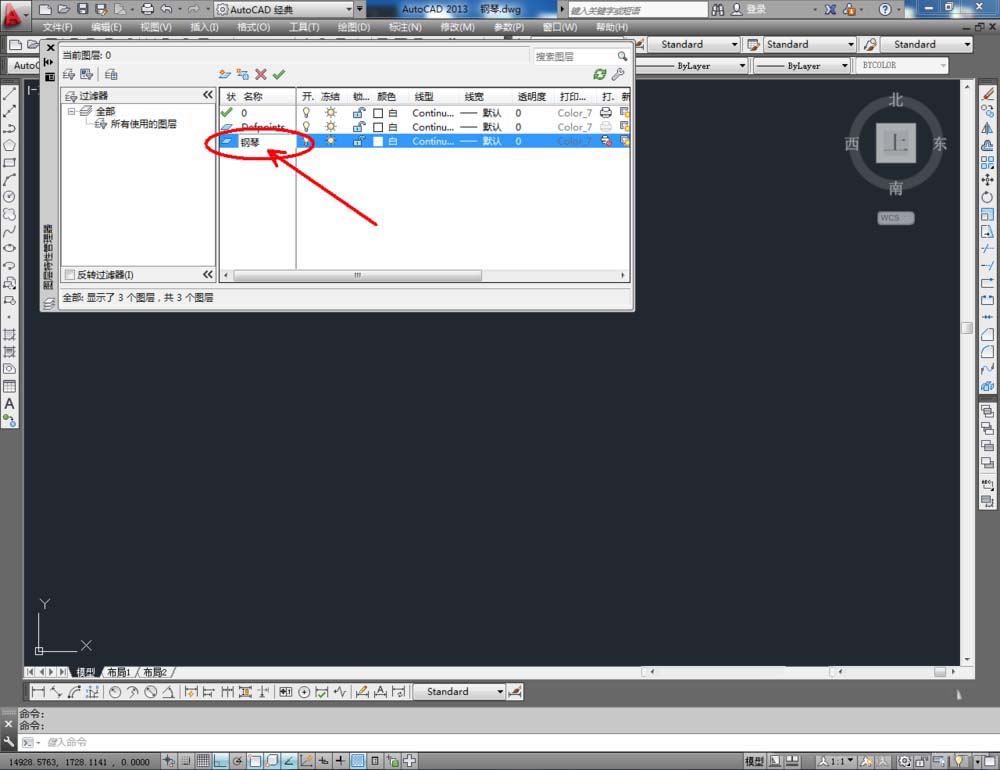

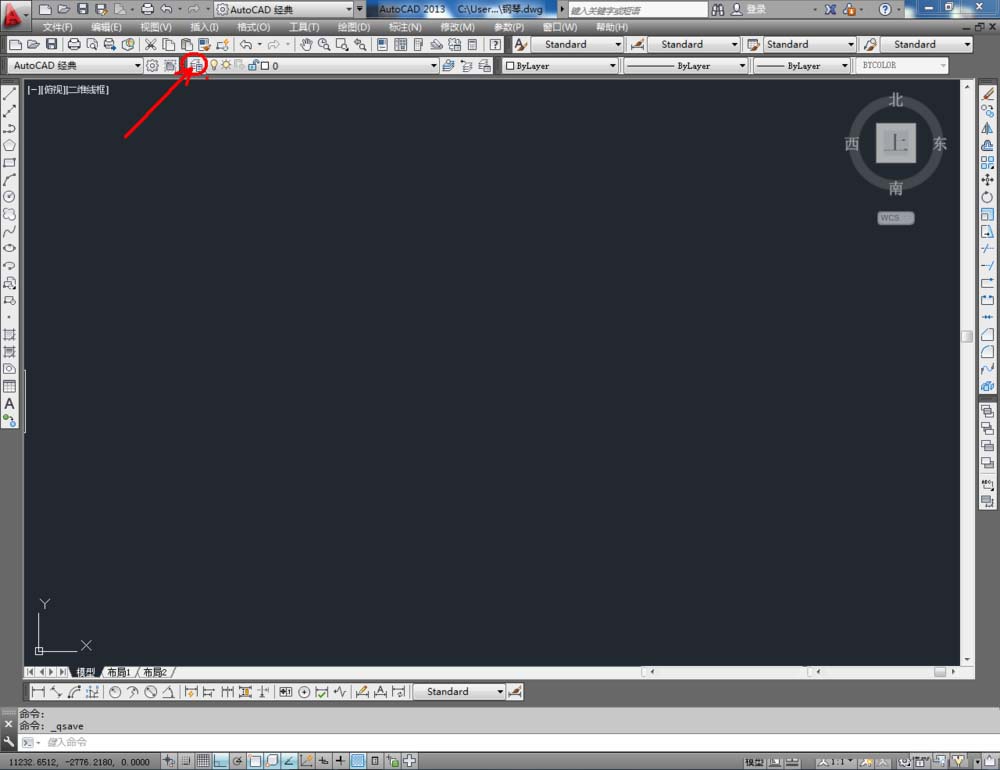

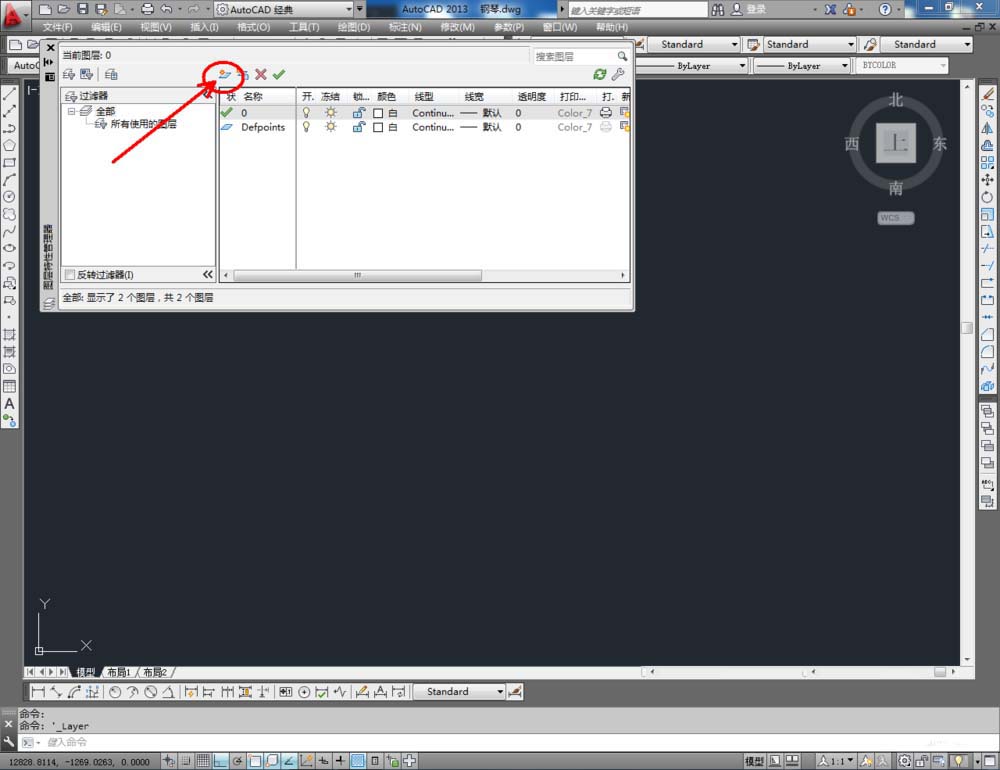

1、打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，将图层命名为：钢琴。点击色块，按图示设置一个图层颜色，完成钢琴图层的设置（如图所示）；

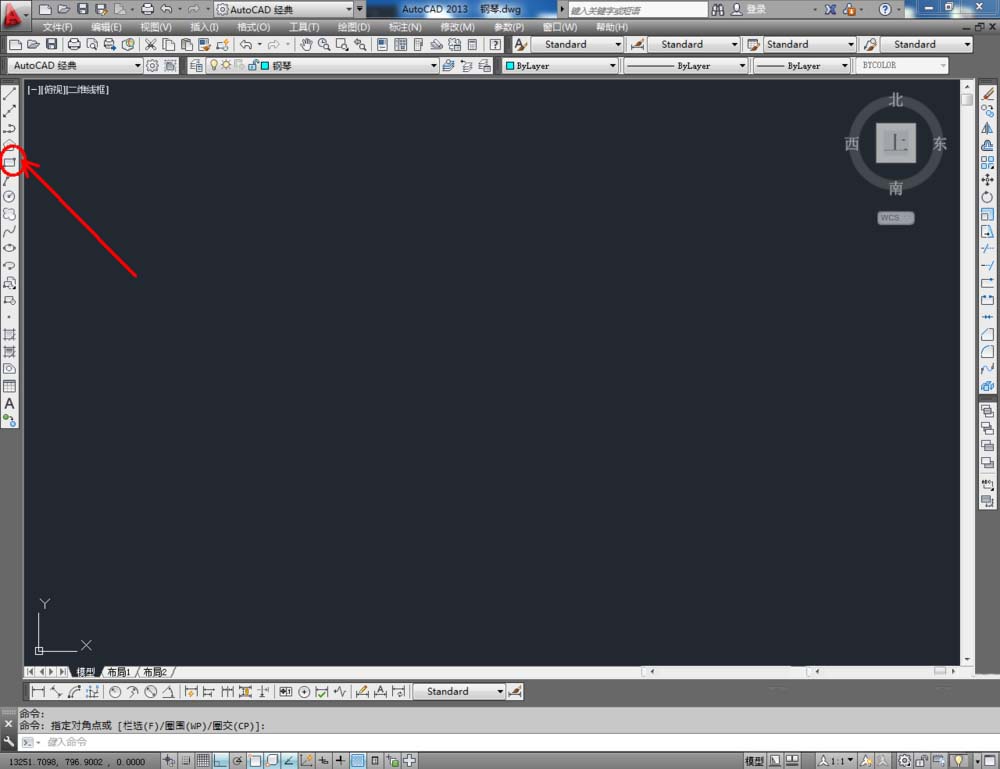

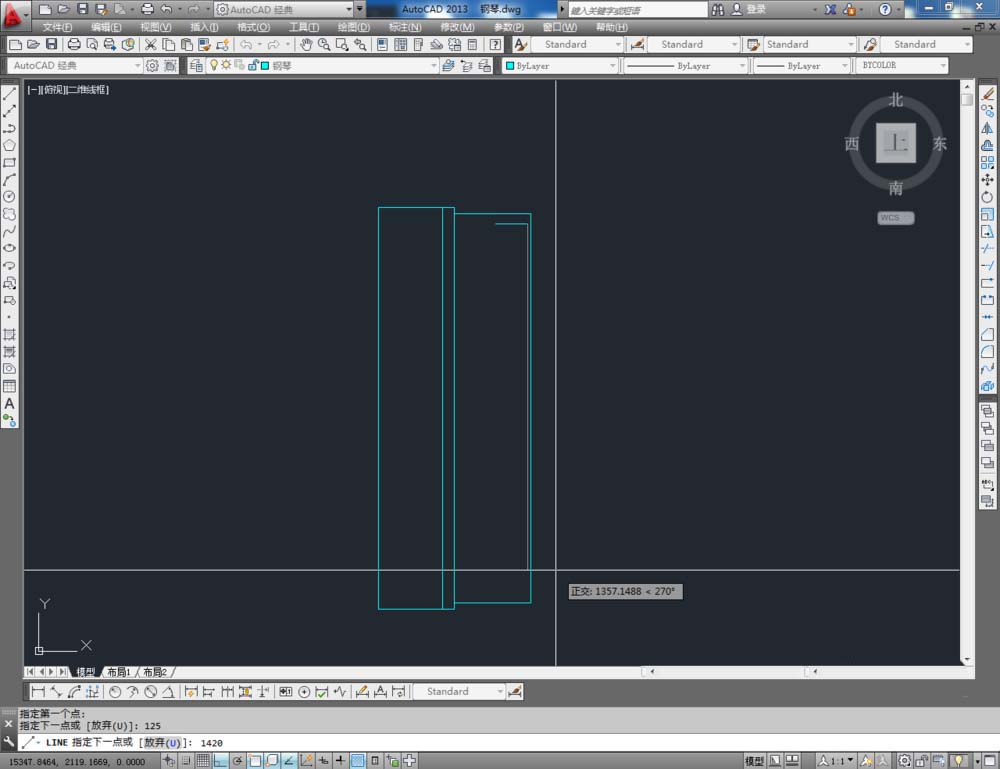

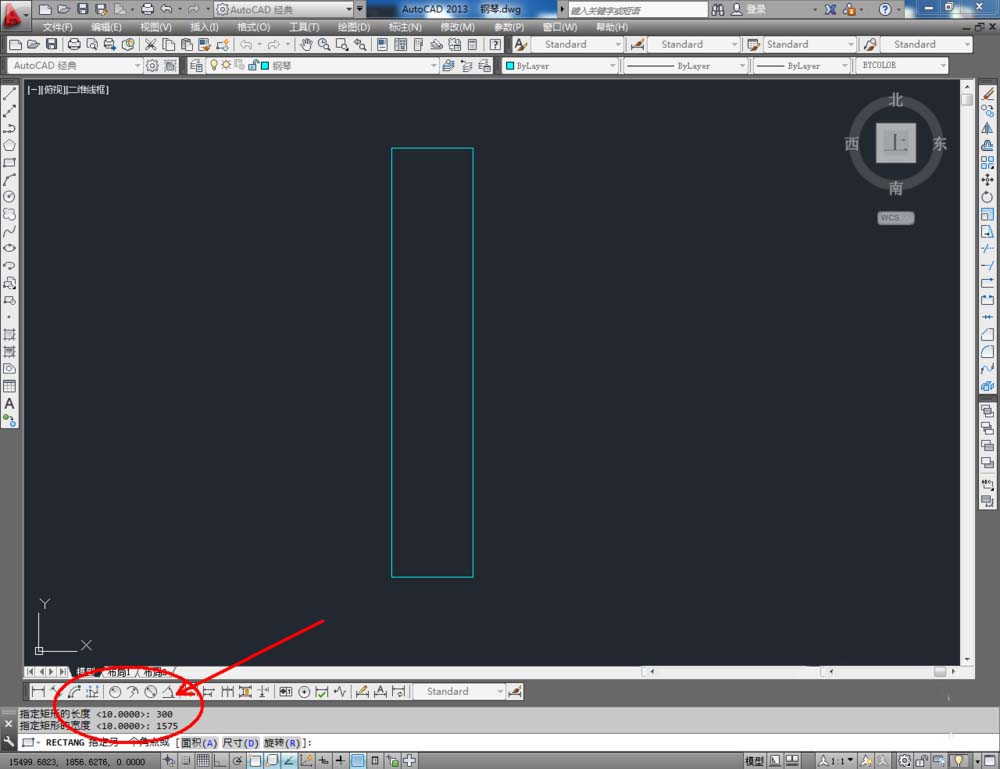

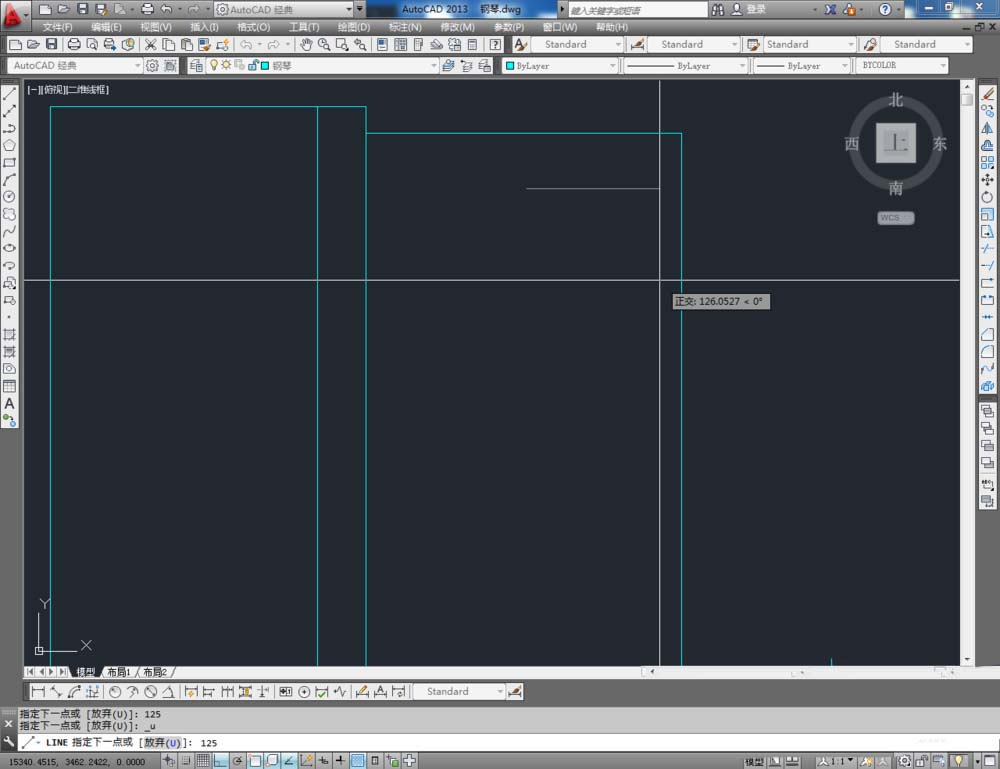

2、点击【矩形工具】，按图示在命令栏输入：300和1575两个数值，绘制出一个300*1575mm的矩形图案。在命令栏输入：300和1525两个数值，绘制出一个300*1525mm的矩形图案，并调整好两个图案之间的位置。点击【直线工具】在钢琴盖部位绘制一条线段（如图所示）；

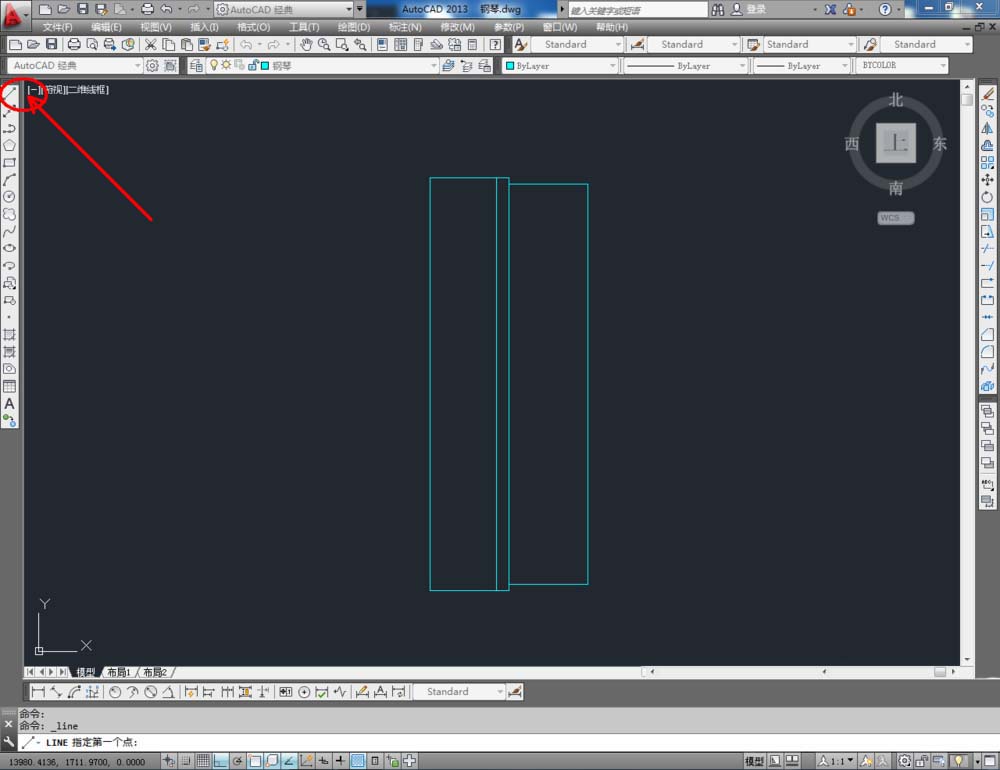

3、点击【直线工具】，按图示在作图区域绘制出四条直线线段并组合成一个矩形图案。选中图示线段，点击【绘图】-【点】-【定数等分】，参数设置为：31（如图所示）；
