CAD怎么绘制六角立体柱形?

对于初学者来说，AUTOCAD画立体几何图形的原理，以及如何进行初始设置一无所知，因此很有必要写一篇文章，引领他们快速入门。今天我们就来看看cad中绘制六角柱形的教程，如下图所示，感兴趣的朋友可以进来参考一下。

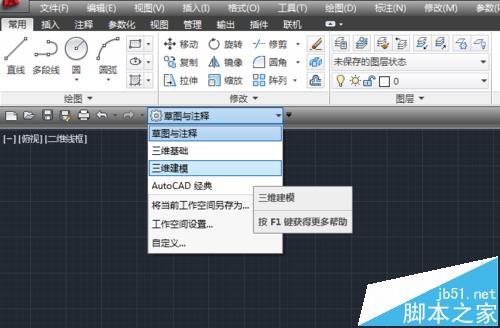

1、画立体图形的初始设置。找一找带齿轮图标的下拉三角，单击它，选择三维建模。这是工作空间设置。

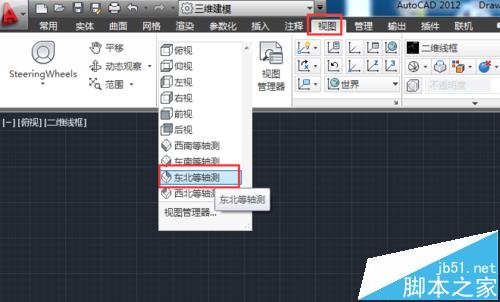

2、选择坐标系。单击视图按钮，显示视图管理面板，单击视频管理器左边的下拉三角，选择东北等轴测。

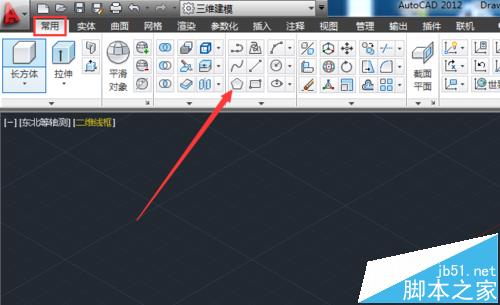

3、画立体图形原理。单击常用标签，切换到常用面板。单击多边形工具。你可能正在纳闷，为什么选择多边形工具，那不是平面图像吗？对，CAD是通过拉伸面形成体的，有时候是由面旋转为体的。

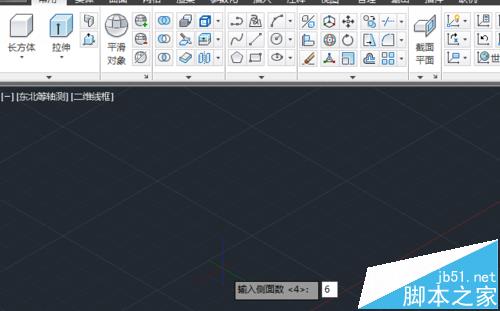

4、先画平面图形。单击多边形工具后，光标处提示输入侧面数，输入6，按回车键。我们要画一个正六棱柱。

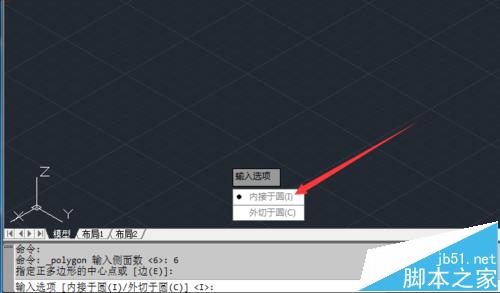

5、接下来会提示指定正多边形中心点，单击某处就可以了。然后是输入选项，选择内接于圆就可以了。

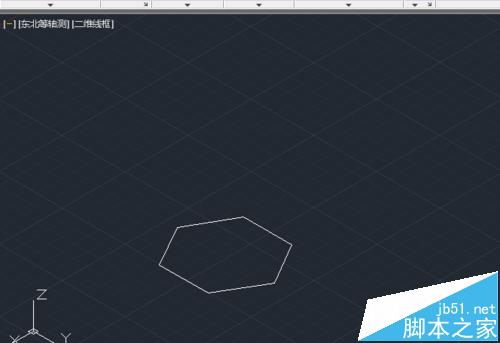

6、拖动鼠标就拉出一个正六边形形状，为了防止棱前后遮挡，适当旋转角度，单击一下，六边形就固定下来了。

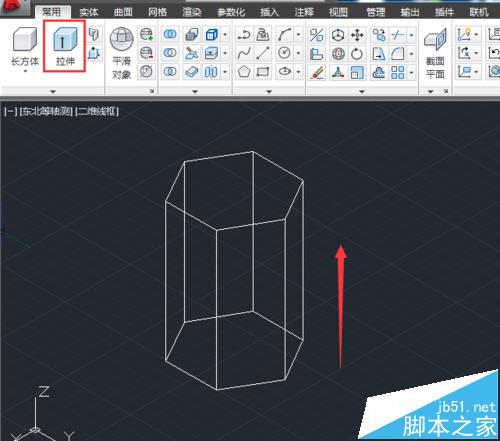

7、把面拉伸为体。单击拉伸工具，选中六边形，右击，选择确认。然后往上拉动鼠标，一个立体图形出来了。这还只是框架，如何给上着色呢？

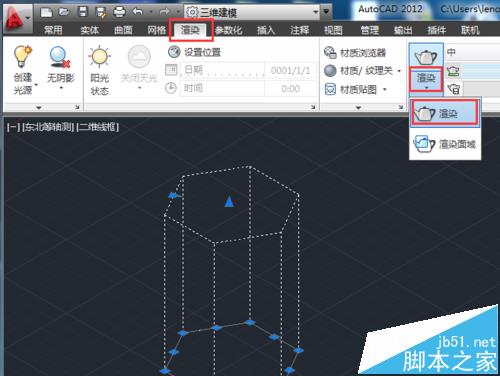

8、渲染立体图形。单击渲染标签，单击面板上的渲染按钮，选择渲染，系统自动把图形按照默认方式进行渲染。

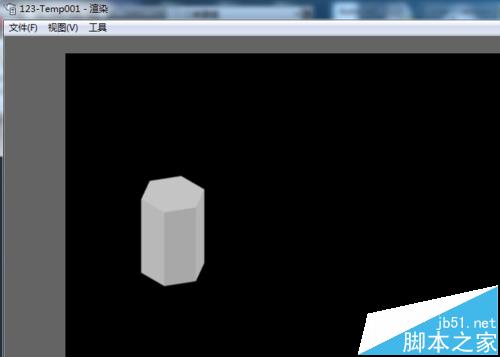

9、渲染是在新窗口中进行的。

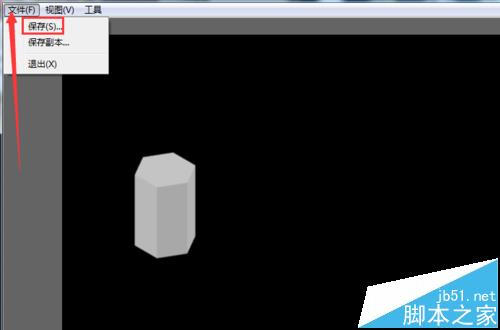

10、如何保存图片？单击文件---保存，选择PNG格式或其他格式，指定文件名和保存路径。

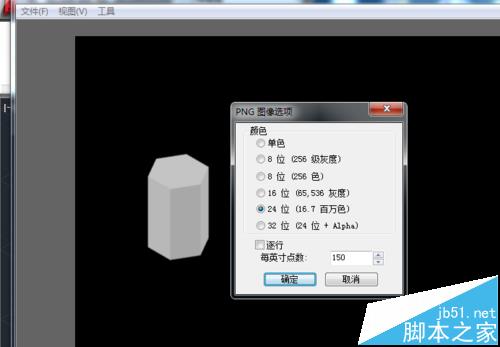

11、颜色24位默认，单击确定，保存图片。
