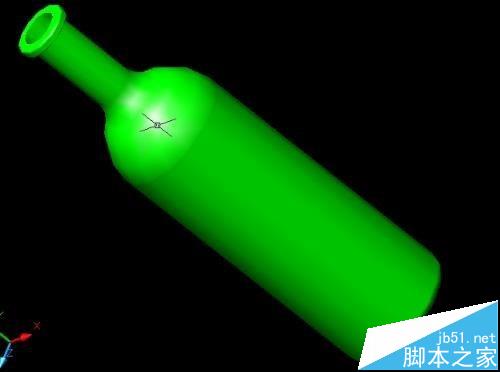

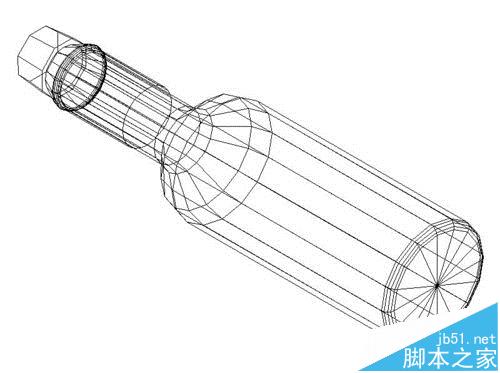

cad中怎么绘制立体酒瓶模型?

2020-07-20 13:48:31
字体:
来源:转载
供稿:网友

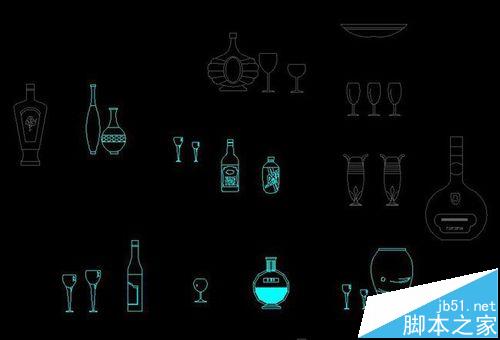

CAD软件是一个绘图软件,他可要比我们用手绘图效率高多了,而且精准度也比手绘的要高一些,所以,现在被广泛应用在工业和建筑业,这也让绘图者方便多了,小编正是要给哪些正在学习CAD的朋友们提供帮助,教教大家怎样用CAD绘制酒瓶。

1、单击“图层”工具栏中的“图层”按钮,打开图层管理器”对话框,新建3个图层。

(1)“1”图层,颜色为绿色,其余属性默认。

(2)“2”图层,颜色为黑色,其余属性默认。

(3)“3”图层,颜色为蓝色,其余属性默认。

2、选择菜单栏中的“视图”然后点击“缩放”在点击“圆心”命令,将图形界面缩放至适当大小。将当前图层设为“3”图层,单击“绘图”工具栏中的“多段线”按钮,命令行提示如下:

命令:—pline

指定起点:40,0

当前线宽为0.0000

指定下一个点或(圆弧A/半宽H/长度L/放弃U/宽度W):@-40,0

指定下一个点或(圆弧A/闭合C/半宽H/长度L/放弃U/宽度W):@0,119.8

指定下一个点或(圆弧A/闭合C/半宽H/长度L/放弃U/宽度W):a

指定圆弧的端点或(角度A/圆心CE/闭合CL/方向D/半宽H/直线L/半径R/第二个点S/放弃U/宽度W):22,139.6

指定圆弧的端点或(角度A/圆心CE/闭合CL/方向D/半宽H/直线L/半径R/第二个点S/放弃U/宽度W):1

指定下一个点或(圆弧A/闭合C/半宽H/长度L/放弃U/宽度W):29,190.7

指定下一个点或(圆弧A/闭合C/半宽H/长度L/放弃U/宽度W):29,222.5

指定下一个点或(圆弧A/闭合C/半宽H/长度L/放弃U/宽度W):a

指定圆弧的端点或(角度A/圆心CE/闭合CL/方向D/半宽H/直线L/半径R/第二个点S/放弃U/宽度W):s

指定圆弧上的第二个点:40,227.6

指定圆弧的端点:51.2,223.3

指定圆弧的端点或(角度A/圆心CE/闭合CL/方向D/半宽H/直线L/半径R/第二个点S/放弃U/宽度W):

此步绘制完成。

3、单击“修改”工具栏中的“镜像”按钮,镜像绘制的多段线,指定镜像点为(40,0),(40,10)。然后,再单击“绘图”工具栏中的“直线”按钮,绘制坐标点为(0,94.5)(@80,0)、(0,48.6),(@80,0)、(29,190.7),(@22,0)、(0,50.6),(@80,0)的直线。

4、单击“绘图”工具栏中的“椭圆”按钮,指定中心点为(40,120),轴端点为(@25,0),轴长度为(@0,10)。单击“绘图”工具栏中的“圆弧”按钮,以3点方式绘制坐标为(22,139.6)、(40,136)、(58,139.6)的圆弧。圆弧绘制完成,我们进行下一步。

5、单击“绘图”工具栏中的“多线文字”按钮A,然后,指定文字高度为5,输入文字,我们输入的文字可以自拟,例如:啤酒、HENKE等等。文字输入完毕,点击确定即可。这样一来,啤酒瓶就绘制出来了。
