Cad与SolidWorks怎么互相转换图纸?

2020-07-20 13:49:07
字体:
来源:转载
供稿:网友

我们在使用SolidWorks完成了三维绘图之后,有可能会需要将其转化为Cad所能打开的文件,以便于在Cad中进行编辑。反之,也可能会遇到Cad转SolidWorks的时候。不过很多人不知道如何在这两者中进行转换。这里介绍一下。

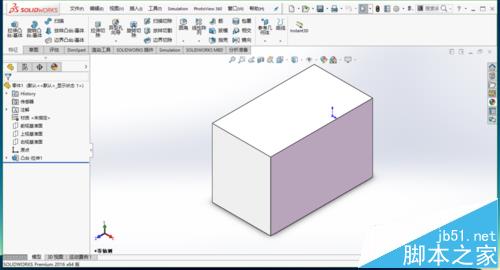

1、打开SolidWorks文件之后,在其中有如图所示的三维图,现在要做的就是将其转换到Cad中。

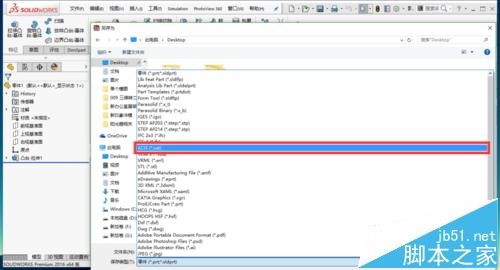

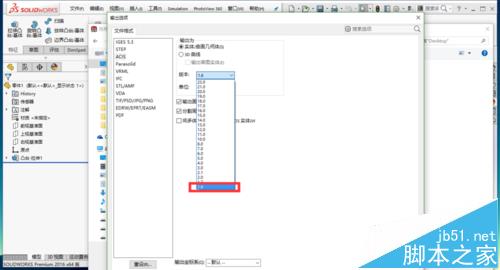

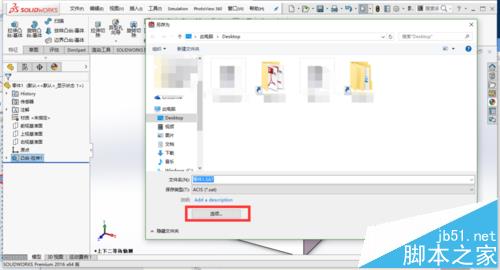

2、选择“文件”-“另存为”,在“保存类型”下拉列表中选择“ACIS(*.sat)”。这时,再选择“选项”,设置输出的版本为“1.6”。版本越低越好。

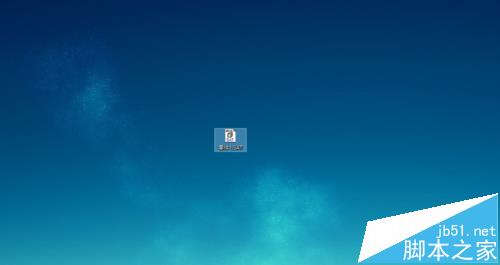

3、点击了保存之后,就会在我们设定的路径中出现后缀名为sat的文件。

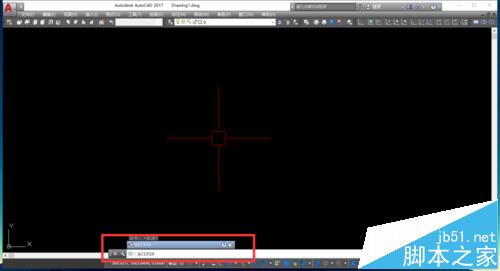

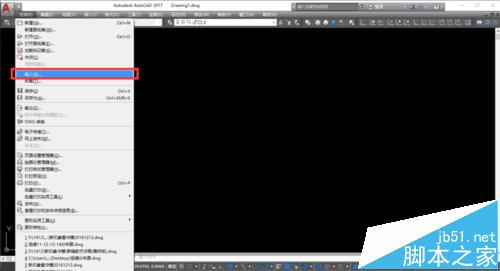

4、打开Cad,选择“文件”-“输入”,或者命令行输入“ACISIN”。

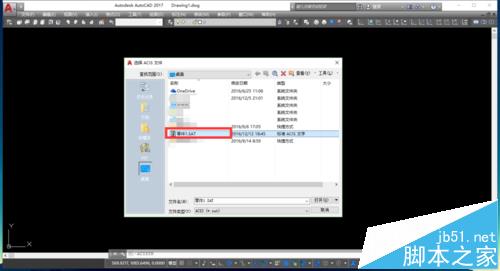

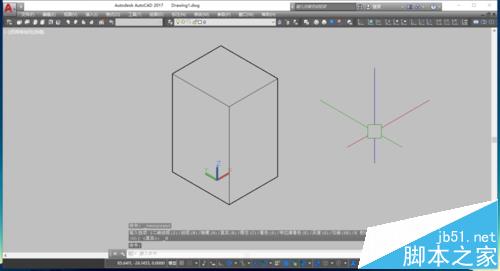

5、在“选择ACIS文件”中,将我们刚才保存的文件选中。这个时候,再调整视图,以及视觉样式,就可以在Cad中看到三维图了。

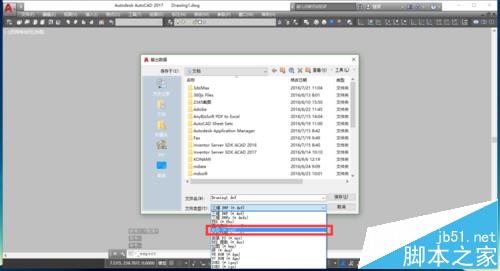

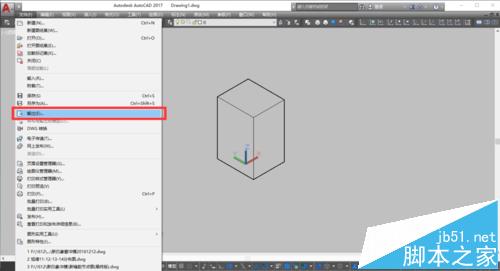

6、反过来,Cad转SolidWorks,当然就是“文件”-“输出”,在“文件类型”中选择“ACIS(*.sat)”。也可直接命令行“ACISOUT”。

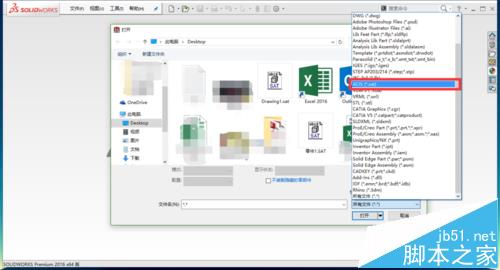

7、然后在SolidWorks中,“打开”,选择文件类型为“ACIS(*.sat)”。选择刚才保存的文件即可。

注意事项:

三维图形如果过于复杂,可能会失败。
