CAD图纸怎么转换成高清的PNG格式?

2020-07-20 13:49:07
字体:
来源:转载
供稿:网友

在设计制图时常遇到想把CAD图纸直接复制到文档中,但是图片看不清楚,怎么办?我给大家分享一下把CAD图纸转换成高清图片方法。

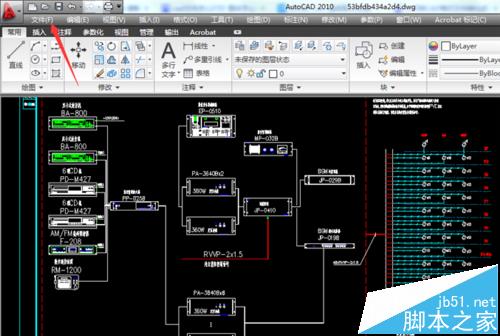

1、首先要在电脑上安装CAD2010版和adobe Acrobat professional 。打开CAD图纸,先将CAD图纸转换成PDF文件。点击菜单文件。

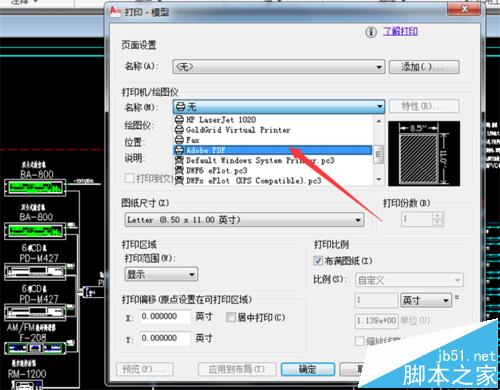

2、单击打印选项,在打印机名称中选择adobe PDF,或者选择DWG TO PDF.PC3,两种方法相同。打印区域选择-窗口,选择要转换的CAD图纸区域,点击确定。

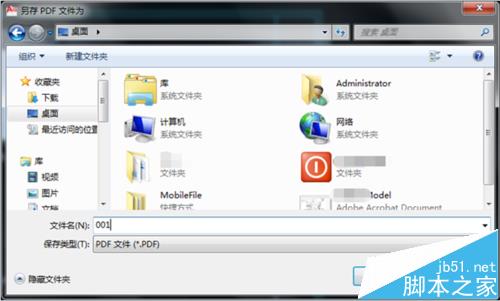

3、如果图纸较小时,要记得勾选居中打印,点击保存文档,保存在桌面。

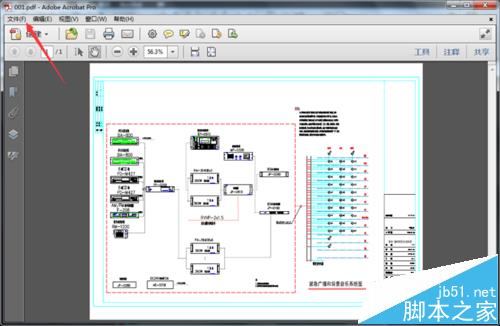

4、当PDF转换完成时,自动将PDF文档打开,如图效果。再将PDF文档转换成高清图片PNG格式。点击菜单文件

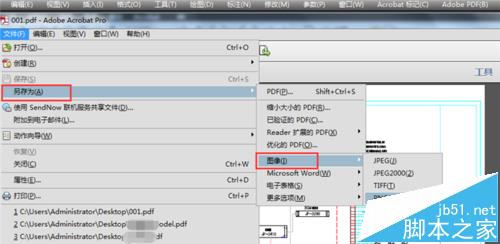

5、单击另存为-图像-PNG在这也可以选择转换为JPEG格式,都是要求分辨率调高,如图

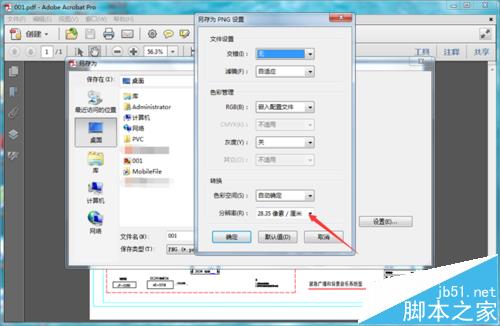

6、保存时,记得一定要选择旁边的设置,这是转换高清图片的关键一步,转换分辨率必须要选择,如图

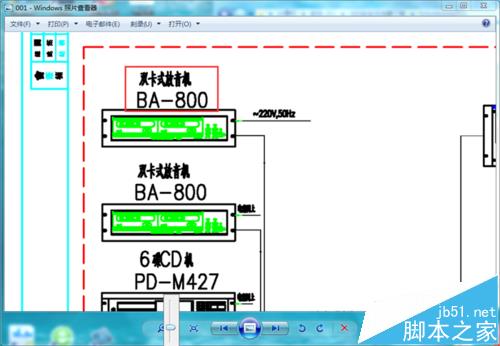

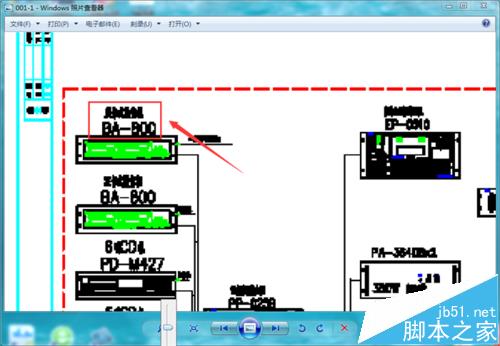

7、分辨率选择哪个才合适?对比以下两个图片,放大同样倍数观察标注是否清晰。第一幅图片分辨率28.35像素/厘米,第二幅图片分辨率118.11像素/厘米。理论上还是像素高,图片越清晰,但是图纸较大时,分辨率太高,所占存储变大了。
