教你识别主板供电电路

2020-07-16 19:03:26
字体:
来源:转载
供稿:网友
  近来大家在选购主板的时候,越来越多的谈论到供电电路,从原来的只关心芯片组、扩展功能和价格,到现在关心到供电,可以看出用户的消费观越来越理性。而这些原来不被注意的好像是“细枝末节”的地方,也恰恰是主板厂商偷偷消减用料的地方。近来一些手机、相机的主板中巨大的电流声渐渐成为一种噪音污染,也让人觉得供电电路不容小觑。

  选择主板时如何能够辨识哪些主板的供电电路没有偷工减料呢,我们还要从实例出发,以富士康的一款主板给大家说一下,之所以选择了这款主板,一来是因为富士康一直为INTEL等代工主板,质量上会有保证,二来是因为富士康一直以用料扎实充足而著名,我们也来验证一下是否情况属实。

  这款945GZ7MC主板上面有VISTA PRE认证的LOGO,可见是支持微软最新VISTA系统的,这在同类的板子当中是较为少见的,呵,额外的收获。




  先来看一下CPU供电电路整体图,不知道您能看出什么端倪?懂行的行家可能说了:三相供电、密闭电感。还没看明白的,没关系,接着看您就会明白了。

  主板供电的三相与两相之争由来已久,在以往处理器对供电电流要求比较低的时候,设计低劣的三相肯定不如做工扎实的两相电路稳定,但是随着处理器的功耗和电流不断攀升,两相供电已经走到了生命的尽头。新一代的AMD和Intel处理器都对供电提出了更高的要求,所以我们现在看到的三相供电基本已成为标配,而且已经出现很多四相供电的主板了。如果现在还再说二相比三相稳定之类的话,要么就有技术设计能力太低,要么是成心偷工减料了。

  三相供电的原理太复杂了,一下也讲不清楚,再说了,讲了里唆一大堆可能对大家也没什么帮助,从使用者的角度,我们只要知道三相电路可以提供更大的电流,对设计的要求也更高一些,还有一些可能是缺点的特点,那就是成本上三相总是大一些。

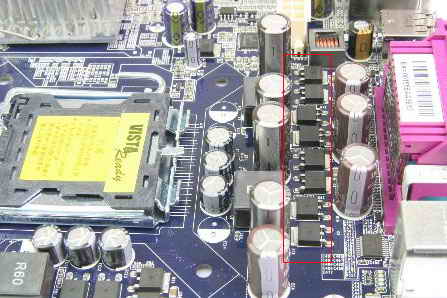

  作为构成供电电路重要的三大元器件,我们还是要了解一些的,这就是电容、电感和场效应管。组成上图红框中的四个方块是CPU上方的MOS管,四上四下,很多烂板子都用了两上两下,稳定性要差不少。MOS管越多越好,它的作用是可以防止过流烧毁CPU。

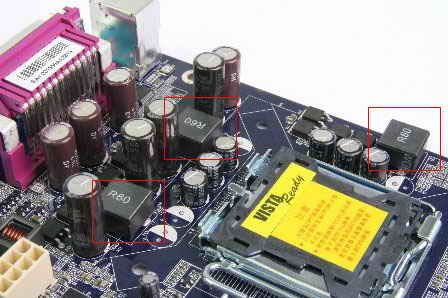

  而上图红框中的则是另一大元件――密闭式电感,而我们原有对电感的概念是几个裸露的线圈,现在为了能够使抗干扰能力更强,很多主板都采用了密闭式或者办密闭式的电感,这些比简陋的线圈式电感成本要增加,但同时带来了电流更加的稳定。

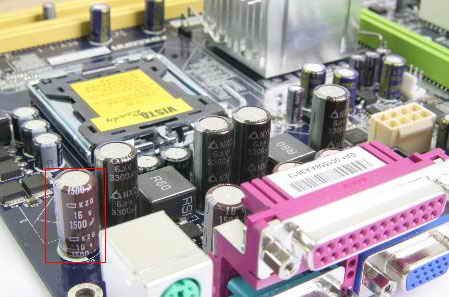

  而上面林立着的一个个圆柱体,就是大家相对熟悉的电容了,这块主板采用的都是大容量的KZG日系电容,容量大,保障供电稳定性,更持久耐用。上图红框中可以清晰的看到KZG字样。

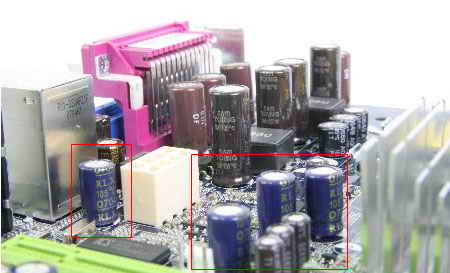

  上图蓝色的是日系的RLX电容,在采用的电容品牌中,KZG和RLX这两款日系电容是质量比较好的,比起韩系和台系的其他品牌的电容都要好的多。虽然我们痛恨小日本,但是在电子元件方面我们还是遵循拿来主义吧,不然的话,揪掉电容换来的只能是主板报废的结果,希望中国的电容早日赶超小日本。

  相信大家现在已经对供电电路了解很多了吧,知道了这些,选购的时候不管JS们吹得如何天花乱坠,至少我们已经明白他准备如何宰你了。
