UG怎么使用特殊视图? UG工程图特殊视图的使用方法

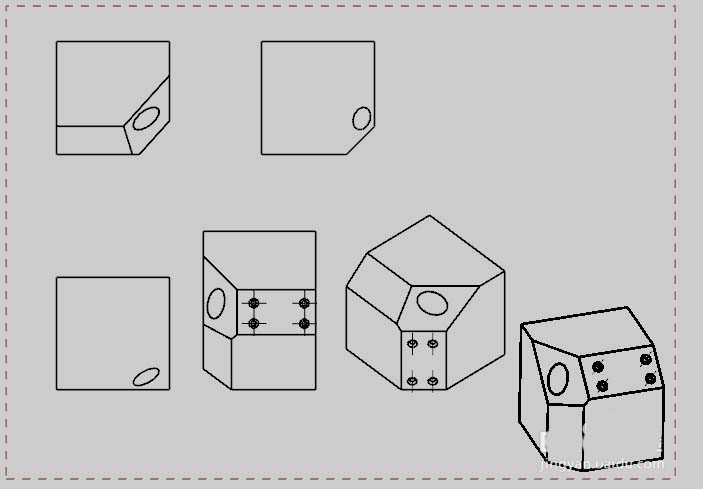

ug立体模型，想要转换成工程图，用普通的三视图没办法用来标注尺寸。今天我们就来看看UG特殊视图的使用方法。

方法一：

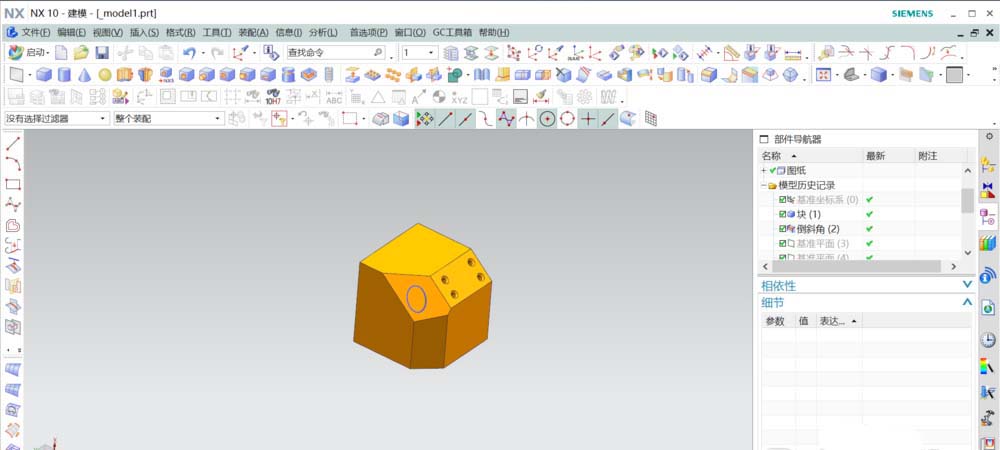

1、这里随便建了个模型作为例子。

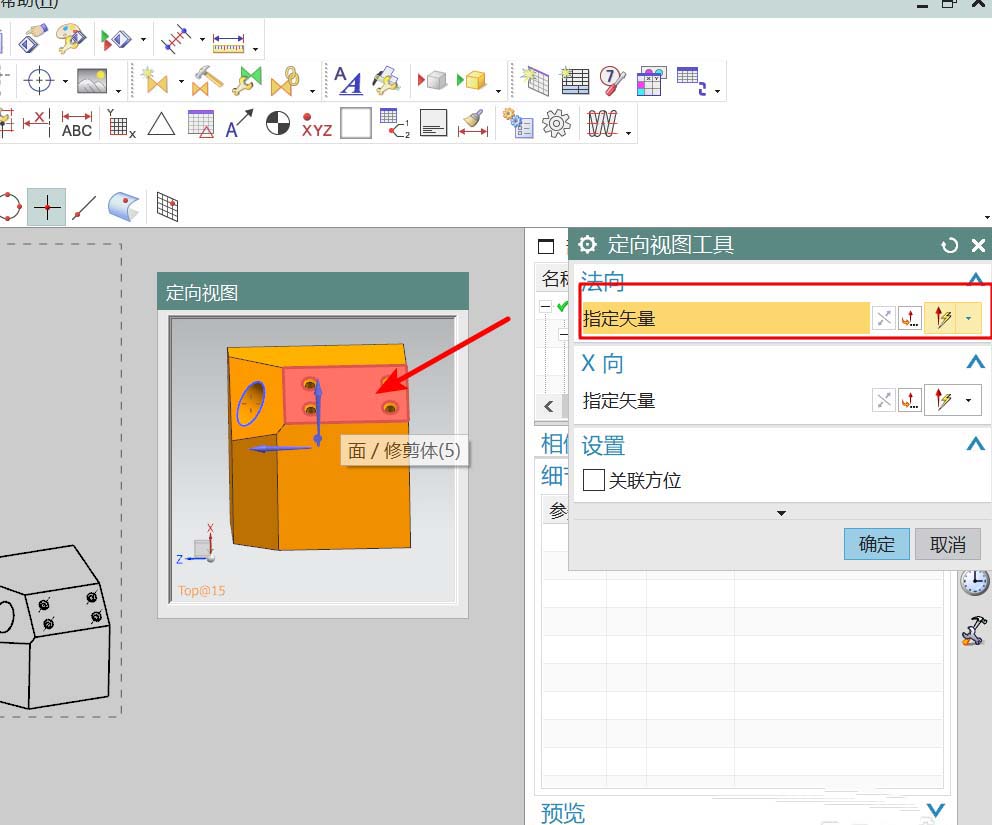

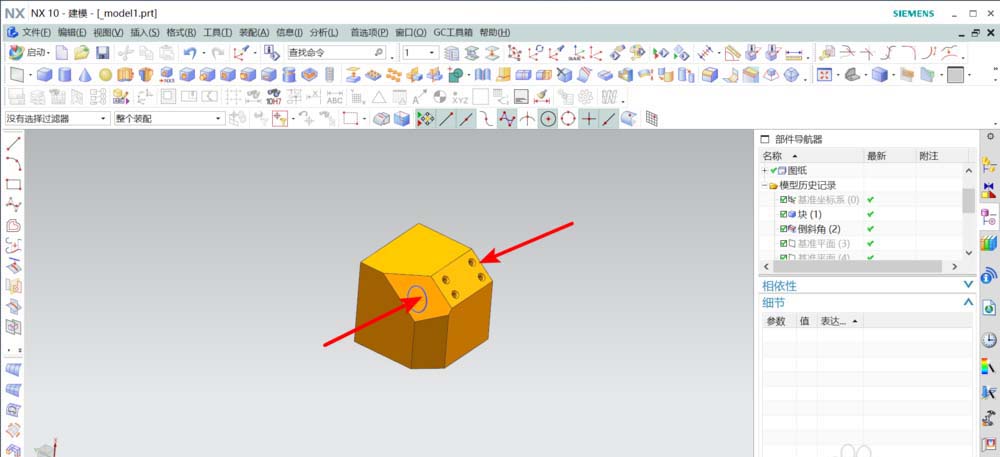

2、如图所标，想要将箭头所示面设为平面好标注尺寸，用普通的三视图是没有办法标注的。

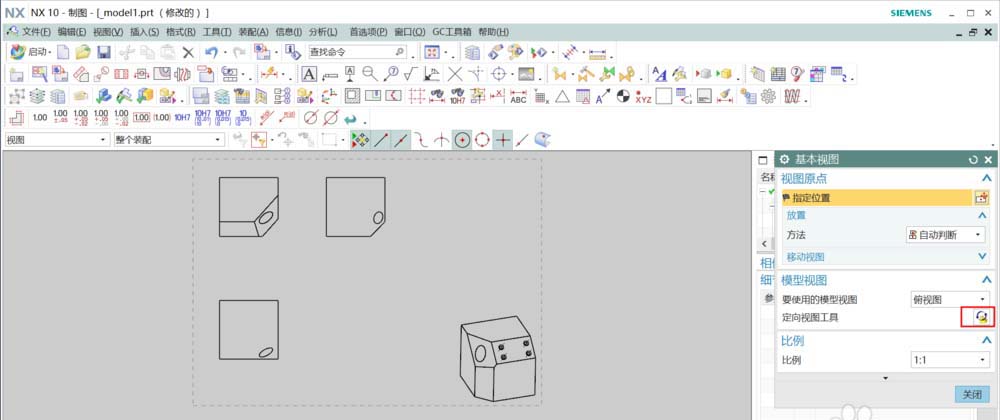

3、点创建基本视图，打开定向视图工具。

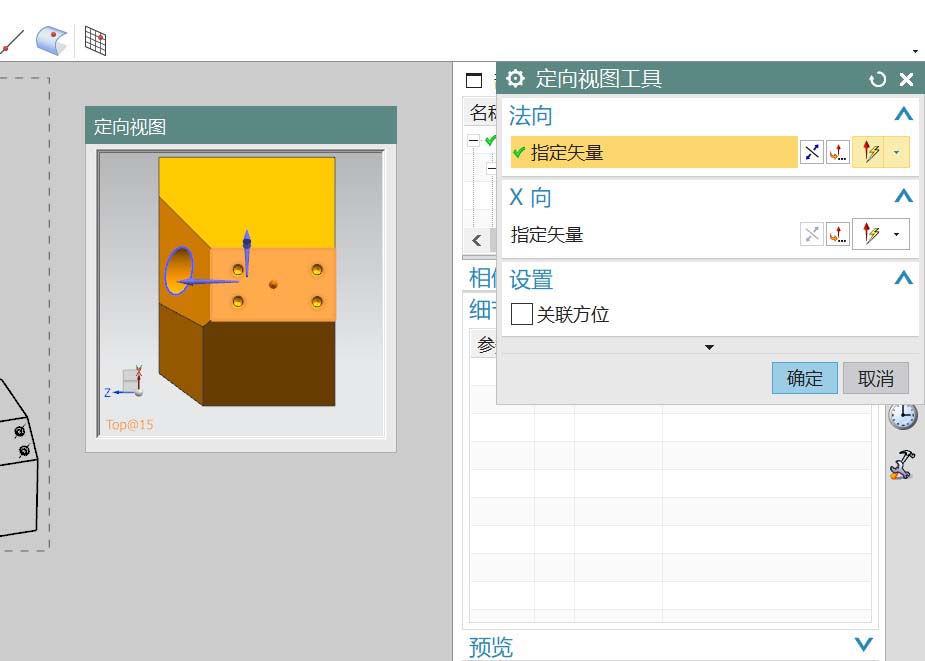

4、打开定向视图工具后，让法向矢量为自动判断，鼠标点选要定向的面；可以按中键摆好模型的方向，按F8摆正模型。即可得所要视图。

方法二：

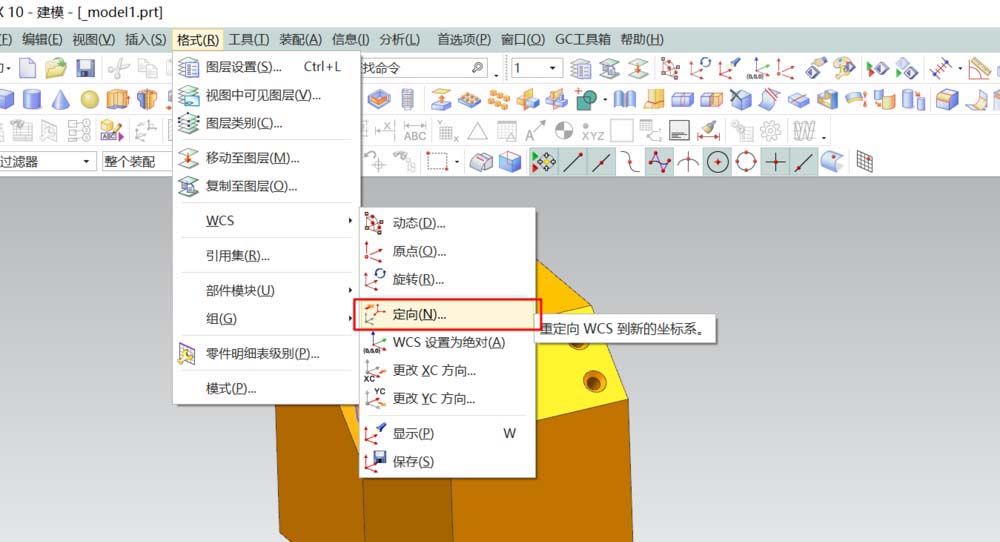

1、用WCS定位坐标来新建特殊视图。选格式--WCS--定向，选用三点定向。
