ug怎么画锥形螺纹? ug锥形螺纹模型的制作方法

在网上看了许多在UG NX软件中利用螺旋线再投影到锥面上来创建锥形螺纹，其实不用那么麻烦，UG NX这方面的功能是非常全面的，这里讲解一下如何简单创建锥形螺纹。

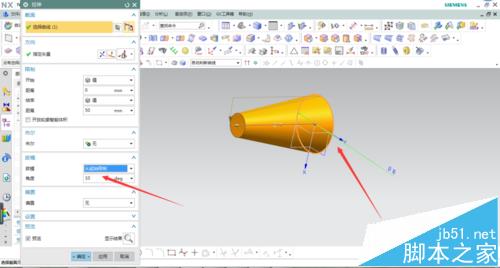

1、首先绘制一个圆锥体，可以拉伸拔模，也可以直接使用圆锥体命令生成，都是非常方便的。如果不知道上下圆的直径，可以先测量一下。

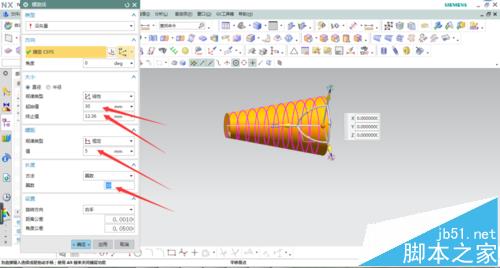

2、选择插入曲线/螺旋线，选择直径大小为线性，输入起始直径为下面圆直径，终止直径为上面圆直径。螺距为5，圈数为10.

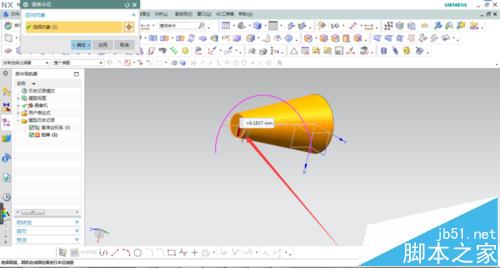

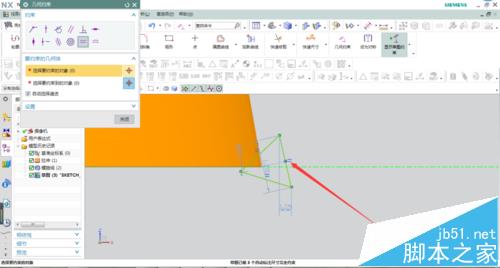

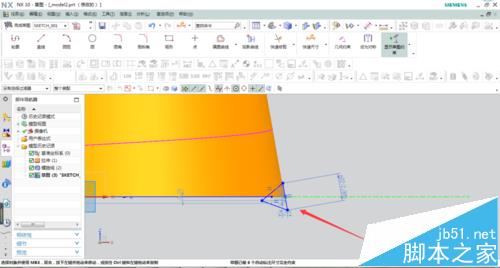

3、在螺旋线端点处绘制一个三角形截面，保持与锥面平行，如图所示。

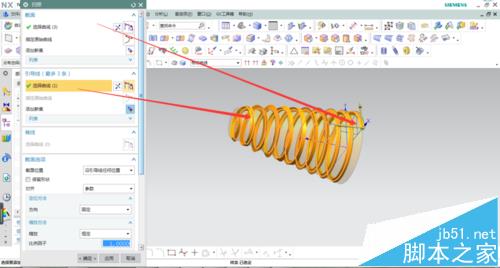

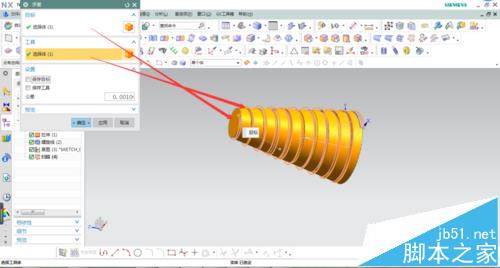

4、选择扫掠命令，选取草图为截面，螺旋线为引导线生成三角螺旋实体特征。选择求差命令，生成锥形螺纹。

注意事项：

注意螺旋线的参数设置，直径起始和终止变化，螺距和圈数相乘等于高度。
