3DMAX制作容积光

2020-07-21 13:17:07
字体:
来源:转载
供稿:网友
容积光
光柱和阴影是容积光创建的大气效果。它的效果好像在场景中有一层薄雾。要使一个光源出现容积光的效果,就必须通过环境对话框将它加入容积光的清单中。下面我们通过一个实例了解一下。
1)在场景中建立光源。
2)在Rendering菜单中选择Environment,在弹出的环境对话框中Atmosphere卷展栏中,单击Add按钮,在弹出的清单中选择Volume Light容积光,这时容积光已被添加在左侧的Effects清单中,容积光参数卷展栏也被添加在环境对话框中,如图7-4所示。


图7-4 容积光参数卷展栏3)在卷展栏中,单击Pick Light拾取光源,并将鼠标移至场景中单击一个光源加入容积光清单中。如果场景中有多个光源可重复这一操作。从清单中去掉一个光源,选光源名字,单击Remove Light去掉光源。
4)在参数卷展栏中可以通过以下控制器改变容积光的颜色的作用方式。
· Fog Color(雾颜色):单击色块使选择器可改变雾的颜色,这种颜色和容积光的颜色融合起来,通常使用缺省值。
· Attenuation Color(衰减颜色):设置方法和雾色相同,使衰减的范围内雾的颜色发生渐变。
· Exponential(指数):只有渲染场景中的透明对象时才使用。

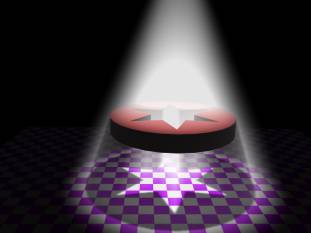

· Density(浓度):设置雾的浓度值越大,在光的容积内反射的光线越多,值为2~6较好,缺省为5。当值为2时效果如图7-5所示,值为6时效果如图7-6所示。

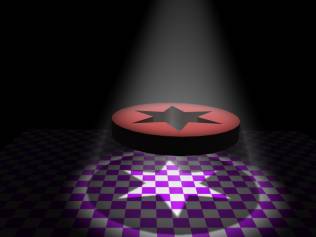

图7-5 Densyty=2.0时效果



图7-6 Density=6.0时效果· Max Light(最大光照):容积光最大光照,缺省值为90。值越小光线亮度越低。

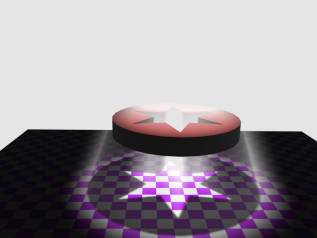

· Min Light(最小光照):值大于0,光照容积区外发光并使用雾色,就像加入容积雾,值大于0时效果如图7-7所示。


图7-7 Min Light > 0效果· Filter Shadows(过滤阴影):设置过滤阴影提高阴影质量。
· Sample Volume(取样容积):一个光的容积取样的个数,缺省状态设置为Auto自动。
· Attenuation(衰减):减小Start(起点),值使容积光源点移动,减小(End)值结束扩展光线投射的长度变小。缺省值为100%。对于点光源,需要在灯光总体参数的衰减区设置Use,对于泛光源可不设置使用衰减。

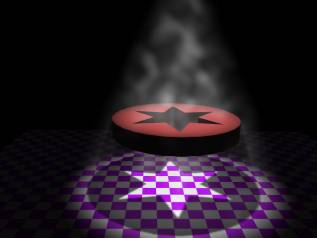

· Noise(噪声):可在容积光中加入雾的效果,如图7-8所示。


图7-8 加入Noise效果
