华硕主板Z97-A无法识别intel M.2 NVME固态硬盘的解决方法

2020-10-22 18:41:33
字体:
来源:转载
供稿:网友

硬件信息说明

主板:华硕Z97-A
固态硬盘:英特尔(Intel)760P系列 256G NVMe M.2 2280接口 SSD固态硬盘
BIOS:2015年发布的版本,点击下载最新的BIOS固件Z97-A-ASUS-3503.zip(测试版本,慎重更新)(华硕官网)
系统:Windows10专业版
硬盘优化工具:点击下载英特尔®固态硬盘工具箱Intel SSD Toolbox - v3.5.9.exe(访问官网)
说明:以上直接下载的工具是适用于Windows10系统的,如需下载其他版本,请自行访问官网进行下载。

升级BIOS

将下载好的Z97-A-ASUS-3503.zip解压缩,文件名为Z97-A-ASUS-3503.CAP

准备好U盘,注意U盘的格式为FAT32

将解压后的文件拷贝到U盘中(电脑的其他盘应该也可以,已验证);

重启电脑,按F2进入BIOS设置;

定位到BIOS升级界面,选择U盘中的升级固件,点击升级,等待升级完成,操作图如下;
进入到升级界面:
升级BIOS步骤 1 - 进入到升级界面

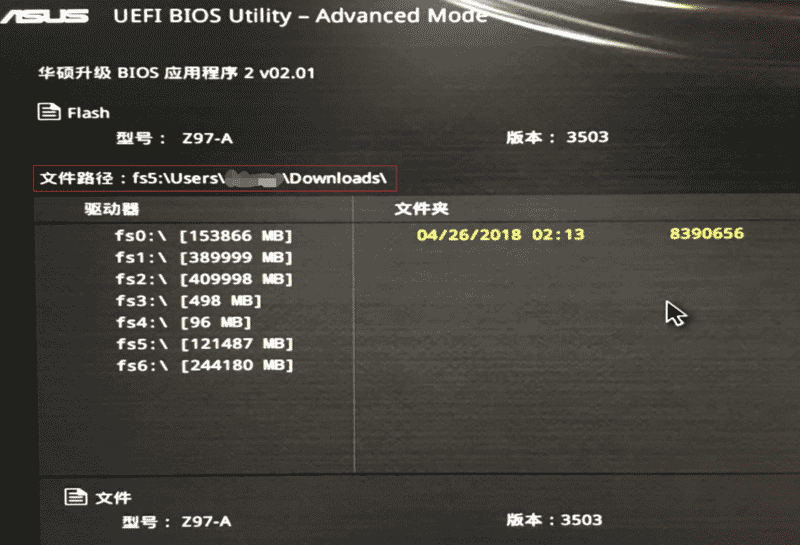

找到固件文件:
升级BIOS步骤 2 - 找到固件文件

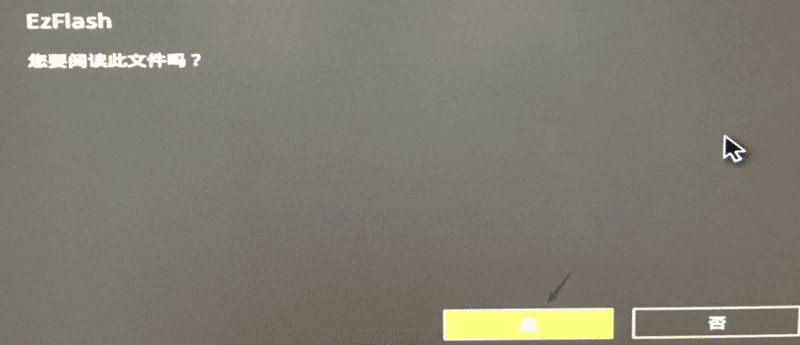

确定阅读此文件(请慎重!!):
升级BIOS步骤 3 - 确定阅读此文件(请慎重!!)

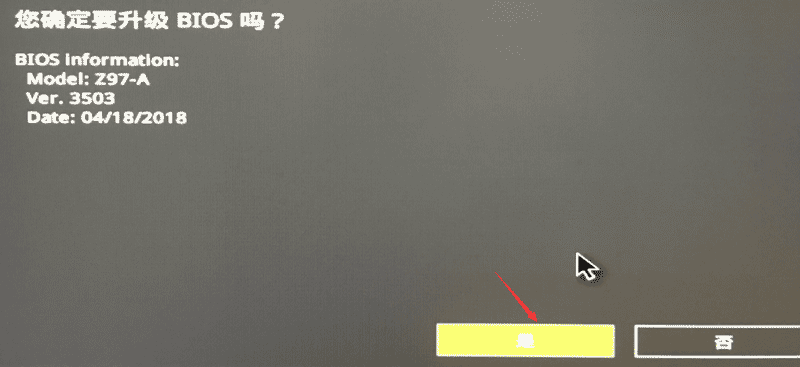

确定升级BIOS(请慎重!!):
升级BIOS步骤 3 - 确定升级BIOS(请慎重!!)

开启M.2模式

BIOS升级完成后重启电脑,按F2进入BIOS设置;

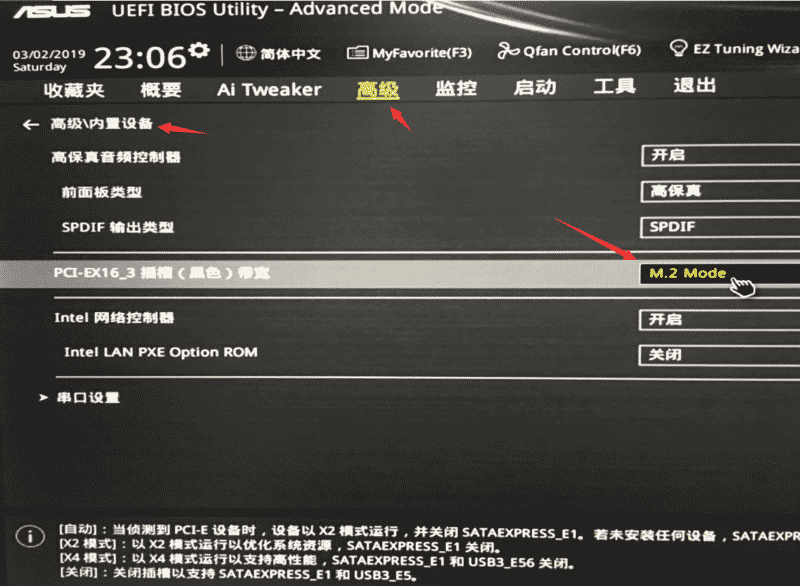

定位到高级-内置设备配置界面下,更改PCI-EX16_3插槽带宽M.2 Mode(如下图),按F10保存并退出,等待系统重启完成即可;
开启M.2 Mode
需要特别注意的是,这里的PCIeX1 1 and 2 slot at X1 ModeM.2 Mode只能二选一,也就是独立网卡和M.2 NVME固态只能生效一个,这里选择M.2 Mode后,固态可以正常使用,但是只能使用集成网卡(集成网卡本就是千兆网卡)。另外注意,网络属性配置中,如果链接速度速度和双工选项配置跟实际网络环境不匹配,网络适配器中会提示网络电缆被拔出。必须保证路由器或光猫的接口也是千兆网口,用的网线也是6类线。如果光猫只有一个千兆口,可用千兆路由或千兆分线器(交换机,家用可以选择4口千兆)增加千兆网接口。如我的家用带宽电信200M,光猫上只有一个千兆网口,我可以直接用6类线连接该网口与PC上的集成网卡接口,然后以太网属性中的配置下,链接速度速度和双工设置为1G/s全双工就可以正常使用。但是如果连接的是光猫的百兆口,上面的设置就只能设置为100Mbps 全双工

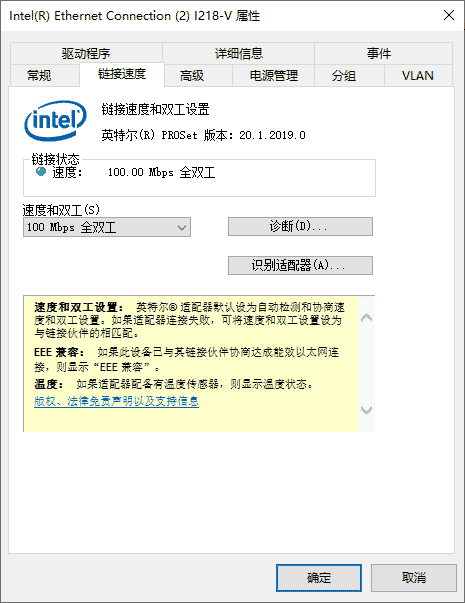

网络属性的配置

硬盘处理

启动系统,随意打开一个文件夹,右击此电脑,点击管理进入计算机管理界面;

点击左侧存储下的磁盘管理

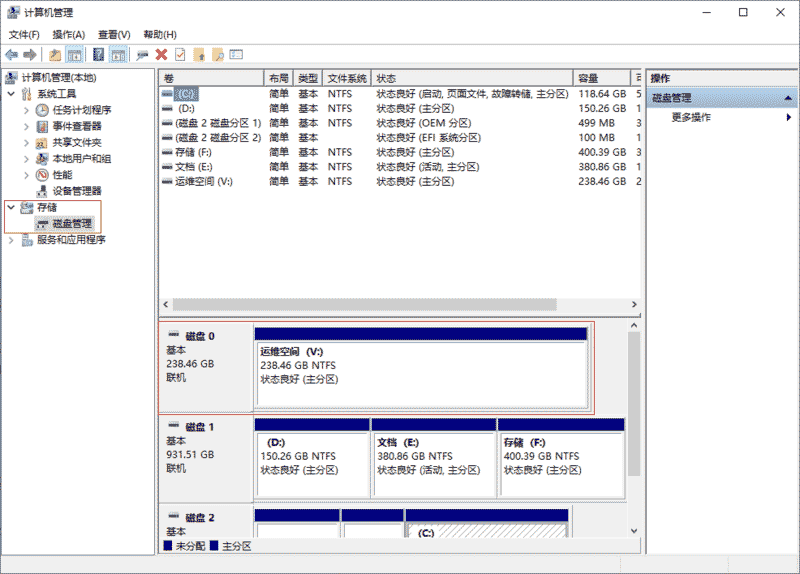

找到新装的M.2固态硬盘,创建分区并格式化,如下图;
分区并格式化

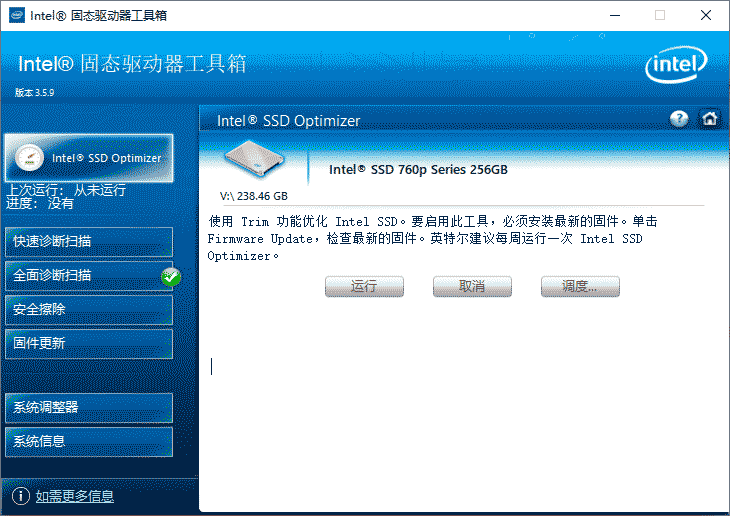

安装Intel固态硬盘工具箱,打开就可以看到硬盘诊断优化界面,如下图;
Intel固态硬盘工具箱

通过该工具就可以对Intel固态硬盘进行诊断和优化;
