主板电源线怎么接?组装电脑电源线接法(图文详解)

2020-10-22 18:58:45
字体:
来源:转载
供稿:网友

主板需要接电源的部件主要有:主板供电、CPU风扇供电、硬盘供电、独立显卡供电、以及主板跳线等。下面分别详细介绍下。

首先主板供电目前主板多数是24PIN接口,我们电源中也有24PIN接口,对应插入即可,该接法有防呆设计,因此一般都不会插错,如下图:


24PIN主板供电插槽

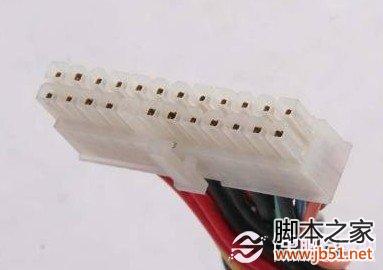

电源24PIN接口 用于连接主板24PIN插槽

连接的最终效果如下图:

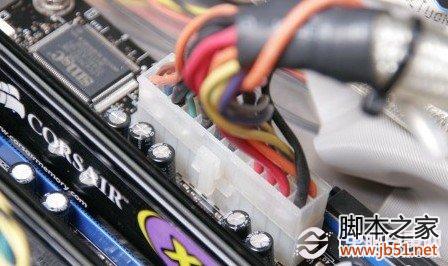

主板供电电源线连接图

主板供电连接完成之后,接下来将安装好的CPU供电4PIN接口连接到对应插槽位置即可,如下图:

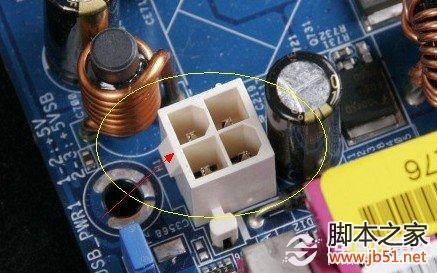

主板上CPU供电4PIN插槽

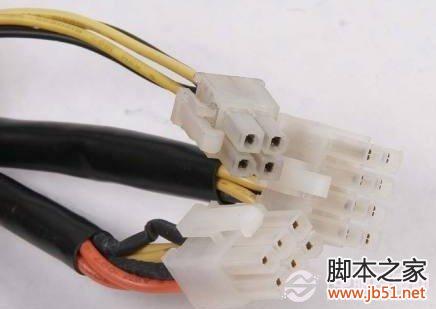

将电源中的4PIN接口插入以上对应CPU供电插槽即可 再接下来就是硬盘供电了,硬盘供电也是4PIN接口,电源接口如下图,只要对应接入硬盘接口即可:

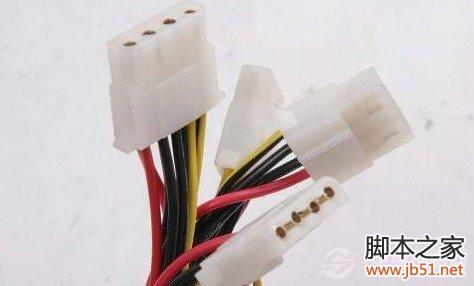

电源上硬盘供电接口

如果您电脑中还安装有独立显卡的话,一般比较好的独立显卡都需要电源单独供电,比较差的独立显卡则由插入的主板处主板供电。一般需要单独供电的显卡接口也为4PIN。类似与CPU供电接口。

最后介绍下主板跳线,这也是很多新手朋友装机十分头疼的问题,主要是涉及到电源机箱开机按钮、重新启动按钮以及机箱电源指示等线的连接。接法对照如下图:


主板跳线接法示意图

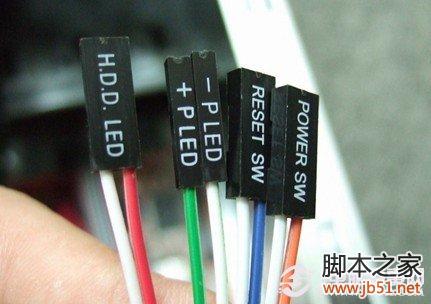

主板跳线接法对照

实际上可以乱接的接口主要都为主板连接机箱的接口,而且目前前置音频接口,USB接口以及1394接口都采用了非常标准的一体化模块设计,永远不会插错,唯一需要注意的仅仅剩下了前置面板的开关、重启以及开机、硬盘指示灯了。

    再说的细一点儿,在主板与机箱接线中,其中开关以及重启是不分正负级的,只要插对位置就好。而两个灯却是不可以插错的,但是如果插错也不会引起什么事故。此时如果不放心,最好的办法就是开着机箱盖,在开机状态下自己尝试各种插法,不会引起各种事故,敬请放心。

关于主板电源接法就为大家介绍到这里www.VeVB.COm,其实很多都相当简答,如果说需要注意的地方也就是属于后面的主板跳线了,不过搞清楚各自对应的含有,那也就相当简单了,另外对于还有不懂的朋友大家可以去翻阅下说明书,都有相当详细的介绍。
