电脑主板跳线图解

2020-07-02 12:56:52
字体:
来源:转载
供稿:网友

在主板上有很多的跳线,如果我们在组装电脑的时候插错了的话可就懵逼了,整个主板都可能会被烧坏,后果可是非常严重的哦。那么有没有电脑主板跳线图解来帮助大家呢?其实小编手里是有的,大家有兴趣的话就跟小编一起来看看下面这篇电脑主板跳线图解吧!

短路主板跳线开电脑

电脑主板跳线图解图1

只要熟悉了主板上的跳线,用钥匙开机的原理其实很简单

还记得你第一次配电脑的时候,商家将CPU、内存、显卡等插在主板上,然后从兜里掏出自己的钥匙(或者是随便找个铁制品)在主板边上轻轻一碰,电脑就运转起来了的情景吗?是不是感到很惊讶?面对一个全新的主板,商家总是不用看任何说明书,就能在1、2分钟之内将主板上乱七八糟的跳线连接好,是不是觉得很厉害?看完下面的介绍,你就会觉得其实这一点也不难。

主板跳线图解的安装教程

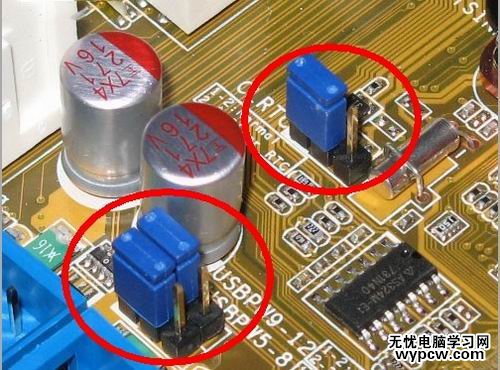

电脑主板跳线图解图2

这些才是真正的跳线

首先我们来更正一个概念性的问题,实际上主板上那一排排需要连线的插针并不叫做“跳线”,因为它们根本达不”到跳线的功能。真正的跳线是两根/三根插针,上面有一个小小的“跳线冒”那种才应该叫做“跳线”,它能起到硬件改变设置、频率等的作用;而与机箱连线的那些插针根本起不到这个作用,所以真正意义上它们应该叫做面板连接插针,不过由于和“跳线”从外观上区别不大,所以我们也就经常管它们叫做“跳线”。

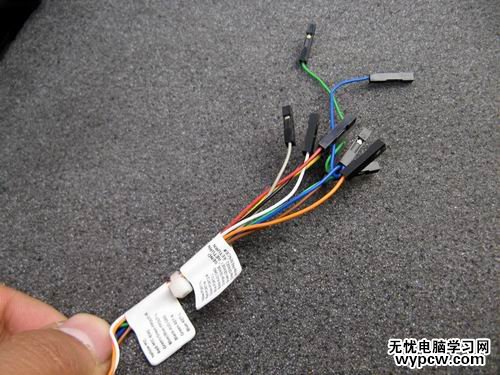

电脑PC的跳线

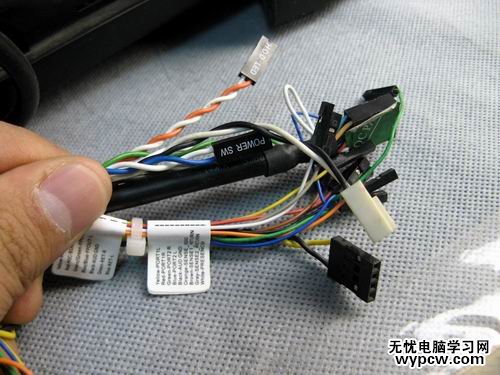

电脑主板跳线图解图3

这些乱七八糟的机箱跳线是不是让你很头大呢?

教你识别各连接线代表上面意思

为了更加方便理解,我们先从机箱里的连接线说起,一般来说,机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注,但是怎么识别这些标注,这是我们要解决的第一个问题。实际上,这些线上的标注都是相关英文的缩写,并不难记。下面我们来一个一个的认识一遍!

主办电源跳线

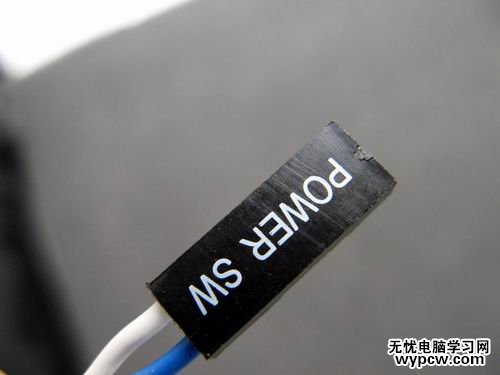

电脑主板跳线图解图4

电源开关:POWER SW

英文全称:Power Swicth

可能用名:POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等

功能定义:机箱前面的开机按钮

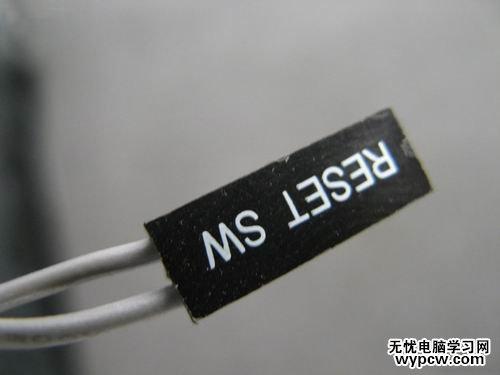

主办重启跳线

电脑主板跳线图解图5

复位/重启开关:RESET SW

英文全称:Reset Swicth

可能用名:RESET、Reset Swicth、Reset Setup、RST等

功能定义:机箱前面的复位按钮我爱电脑

主办电源指示灯跳线

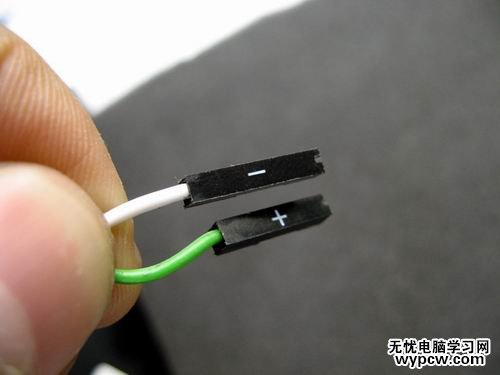

电脑主板跳线图解图6

电源指示灯:+/-

可能用名:POWER LED、PLED、PWR LED、SYS LED等

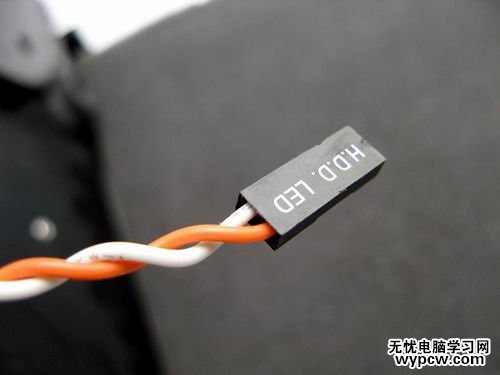

主板硬盘指示灯跳线

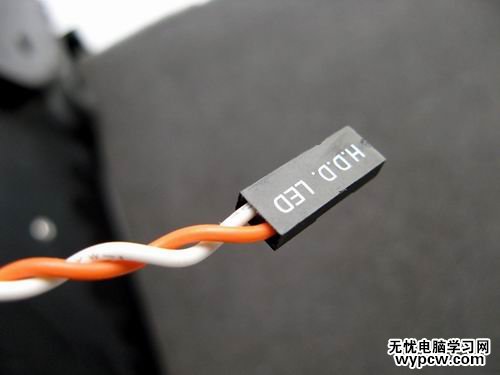

电脑主板跳线图解图7

硬盘状态指示灯:HDD LED

英文全称:Hard disk drive light emitting diode

可能用名:HD LED

主办喇叭跳线

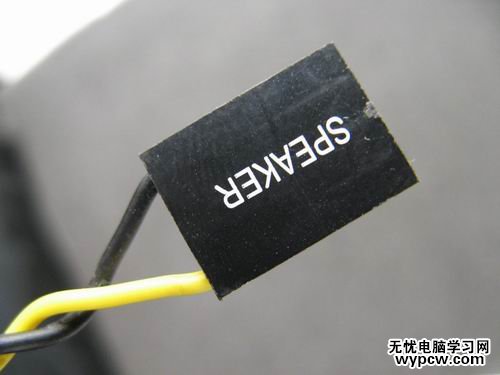

电脑主板跳线图解图8

报警器:SPEAKER

可能用名:SPK

功能定义:主板工作异常报警器

USB接口跳线

电脑主板跳线图解图9

这个不用说,连接前置USB接口的,一般都是一个整体

主板音频跳线

电脑主板跳线图解图10

音频连接线:AUDIO

可能用名:FP AUDIO

功能定义:机箱前置音频

看完上面的介绍后,大家都知道这些连线的意思了吧?其实真的很简单,就是几个非常非常简单英文的缩写,那么下面我们在来认识一下主板上的“跳线”。

识别主板跳线之“基础”篇

实际上,机箱上的线并不可怕,80%以上的新手感觉最头疼的是主板上跳线的意思,但实际上真的那么可怕吗?答案是否定的!并且这其中还有很多的规律,就是因为这些规律,我们才能做到举一反三,无论什么品牌的主板都不用看说明书插好复杂的跳线。

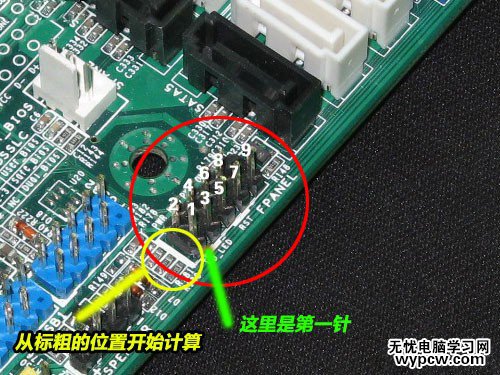

哪儿是跳线的第一针?

主办跳线插针

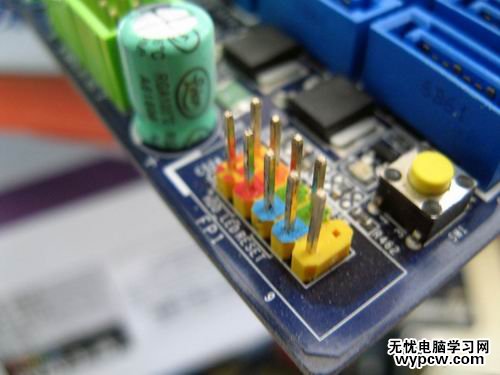

电脑主板跳线图解图11

要学会如何跳线,我们必须先了解跳线到底从哪儿开始数,这个其实很简单。在主板(任何板卡设备都一样)上,跳线的两端总是有一端会有较粗的印刷框,而跳线就应该从这里数。找到这个较粗的印刷框之后,就本着从左到右,从上至下的原则数就是了。

9针开关/复位/电源灯/硬盘灯定义

主办开关类跳线集成块

电脑主板跳线图解图12

这款主板和上一张图的主板一样,都采用9针定义开关/复位/电源灯/硬盘灯

9针的开关/复位/电源灯/硬盘灯跳线是目前最流行的一种方式,市场上70%以上的品牌都采用的是这种方式,慢慢的也就成了一种标准,特别是几大代工厂为通路厂商推出的主板,采用这种方式的更是高达90%以上。

主办跳线示意图

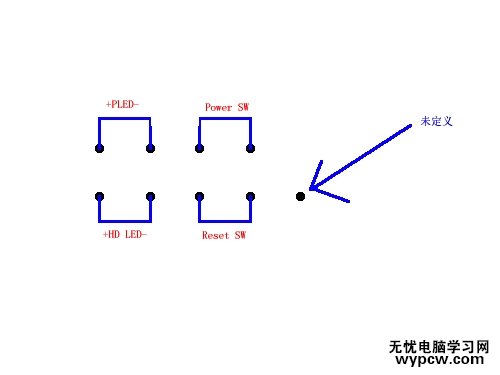

电脑主板跳线图解图13

9针面板连接跳线示意图

上图是9针定义开关/复位/电源灯/硬盘灯的示意图,在这里需要注意的是其中的第9针并没有定义,所以插跳线的时候也不需要插这一根。连接的时候只需要按照上面的示意图连接就可以,很简单。其中,电源开关(Power SW)和复位开关(都是不分正负极的),而两个指示灯需要区分正负极,正极连在靠近第一针的方向(也就是有印刷粗线的方向)。

硬盘指示灯跳线正负极介绍

电脑主板跳线图解图14

你能区分这根线的正负极了吗?

还有一点,机箱上的线区分正负极也很简单,一般来说彩色的线是正极,而黑色/白色的线是负极(接地,有时候用GND表示)。

记住上面的内容,你就可以搞定绝大部分主板的开关/复位/电源指示灯/硬盘指示灯的连接了,现在你可以把你机箱里的这部分线拔下来,再插上。一定要记住排列方式!为了方便大家记忆,这里我们用4句话来概括9针定义开关/复位/电源灯/硬盘灯位置:

1、缺针旁边插电源

2、电源对面插复位

3、电源旁边插电源灯,负极靠近电源跳线

4、复位旁边插硬盘灯,负极靠近复位跳线

下面来实战一款比较有代表性的主板

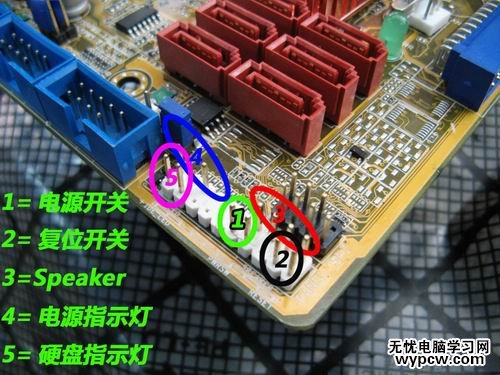

主办跳线位置介绍

电脑主板跳线图解图15

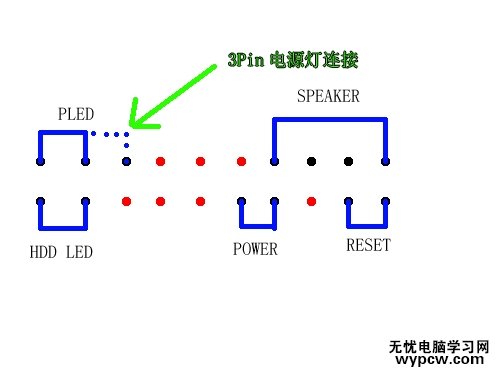

电源灯连接指示图

电脑主板跳线图解图16

上图就是这款主板的接线示意图(红色的点表示没有插针),实际上很好记。这里要注意的是有些机箱的PLED是3针线的插头,但是实际上上面只有两根线,这里就需要连接到3针的PLED插针上,如上图的虚线部分,就是专门连接3针的PLED插头的。

下面我们来找一下这个的规律。首先,SPEAKER的规律最为明显,4针在一起,除了插SPeaker其他什么都插不了。所以以后看到这种插针的时候,我们首先确定SPeaker的位置;第二,如果有3针在一起的,必然是接电源指示灯,因为只有电源指示灯可能会出现3针;第三,Power开关90%都是独立在中间的两个针,当然也可以自己用导体短接一下这两个针,如果开机,则证明是插POWER的,旁边的Reset也可以按照同样的方法试验。剩下的当然是插硬盘灯了,注意电源指示灯和硬盘工作状态指示灯都是要分正负极的,实际上插反了也没什么,只是会不亮,不会对主板造成损坏。

其他无规律主板的接线方式:

主板图

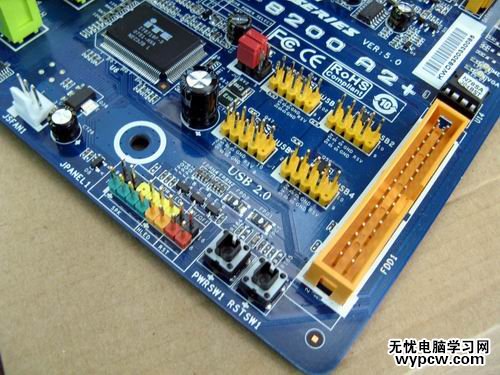

电脑主板跳线图解图17

除了前面那款主板,还有一些主板的接线规律并不太明显,但是这些主板都在接线的旁边很明显的标识除了接线的方法(实际上绝大多数主板都有标识),并且在插针底座上用颜色加以区分,如上图。大家遇到这样主板的时候,就按照标识来插线就可以了。

看到现在,相信你已经明白了装机员用钥匙开机的秘密了吧,实际上也就是POWER相应的插针进行短接,很简单。

前置USB接线方法

前置USB的接线方法实际上非常简单,现在一般的机箱都将前置USB的接线做成了一个整体,大家只要在主板上找到相应的插针,一起插上就可以了。一般来说,目前主板上前置USB的插针都采用了9针的接线方式,并且在旁边都有明显的USB 2.0/USB 3.0标志。

电脑主板跳线插接

电脑主板跳线图解图18

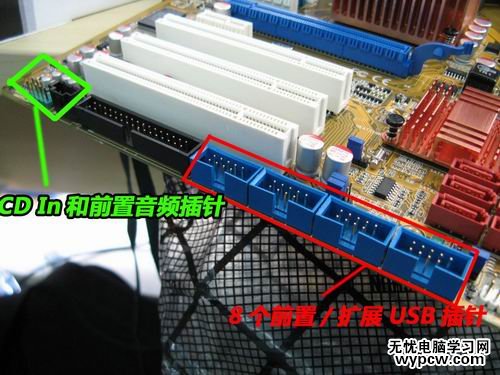

音频和USB插接处

电脑主板跳线图解图19

要在主板上找到前置USB的插针也非常简单,现在的主板一般都有两组甚至两组以上的前置USB插针(如上图),找前置USB的时候大家只要看到这种9针的,并且有两组/两组以上的插针在一起的时候,基本上可以确定这就是前置USB的插针,并且在主板附近还会有标识。

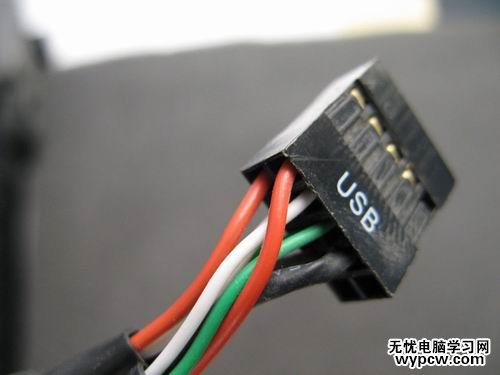

USB插接块

电脑主板跳线图解图20

现在一般机箱上的前置USB连线搜是这样整合型的,上面一共有8根线,分别是VCC、Data+、Data-、GND,这种整合的就不用多说了,直接插上就行。如果是分开的,一般情况下都本着红、白、绿、黑的顺序连接。如上图这根线,虽然是整合的,但同样是以红白绿黑的排序方式。

前置音频连接方法

主办跳线第一针

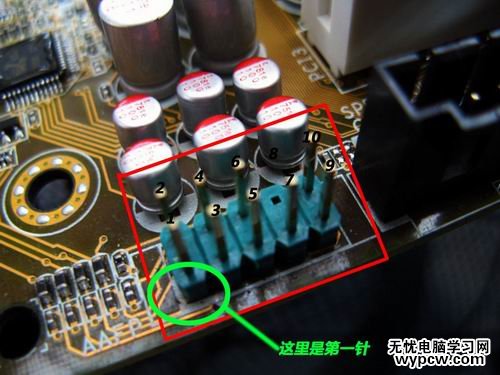

电脑主板跳线图解图21

从目前市场上售卖的主板来看,前置音频插针的排序已经成了一种固定的标准。从图上可以看出,前置音频的插针一共有9颗,但一共占据了10根插针的位置,第8针是留空的。

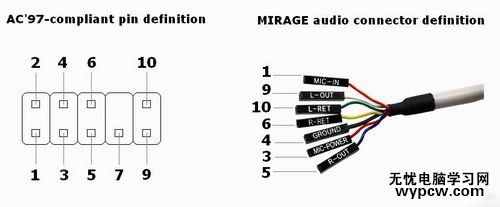

音频跳线介绍

电脑主板跳线图解图22

上图是比较典型的前置音频的连线,前置音频实际上一共只需要连接7根线,也就是上图中的7根线。在主板的插针端,我们只要了解每一根插针的定义,也就很好连接前置音频了。下面我们来看一下主板上每颗针的定义:

1——Mic in/MIC(麦克风输入)

2——GND(接地)

3——Mic Power/Mic VCC/MIC BIAS(麦克风电压)

4——NO pin

5——LINE OUT FR(右声道前置音频输出)

6——LINE OUT RR(右声道后置音频输出)

7——NO pin

8——NO pin

9——LINE OUT FL(左声道前置音频输出)

10——LINE OUT RL(做声道后置音频输出)

在连接前置音频的时候,只需要按照上面的定义,连接好相应的线就可以了。实际上,第5针和第6针、第9针和第10针在部分机箱上是由一根线接出来的,也可以达到同样的效果。

看起来线有点多,但是同样非常好记。首先记住前三根,第一根是麦克输入,第二根接地,第三根是麦克电压,然后第5针和第6针插右声道,第9针和第10针插左声道。从上往下数就是,Mic in、Mic电压、右声道、左声道,再外加一个接地。这么记是不是很简单?

现在很多的机箱跳线都是集成块,和上面的主板跳线图解不一样,我们主要看明白这个跳线是干什么的就可以了,而且现在的USB跳线和音频跳线如果你插错了是插不进去的,不像以前那样跳线都是一个一个的。
