虽然T400笔记本散热已经做的非常不错了,但是使用时间长了那也必须要清理,否则将大大影响整个笔记本的散热,笔者手里这台T400笔记本已经使用了1年多了,相比刚刚买来的时候虽然温度没有高多少,但是已经让风扇转速提高了不少了,所以再不清理的话这种情况将更加严重了,T400的设计几乎是和T61是一样的,三颗螺丝固定掌托,然后一颗螺丝固定键盘,基本上拆解出T400风扇的话只需要将键盘以及掌托以及上面的U型框架拆卸后就能很顺利的将T400的风扇拆下来,下面有详细的IBM笔记本拆解之T400拆机图片,我们也详细说明了每一步
红色的四个螺丝是用来固定掌托的,蓝色是固定键盘的,黄色两个螺丝是固定U型架的

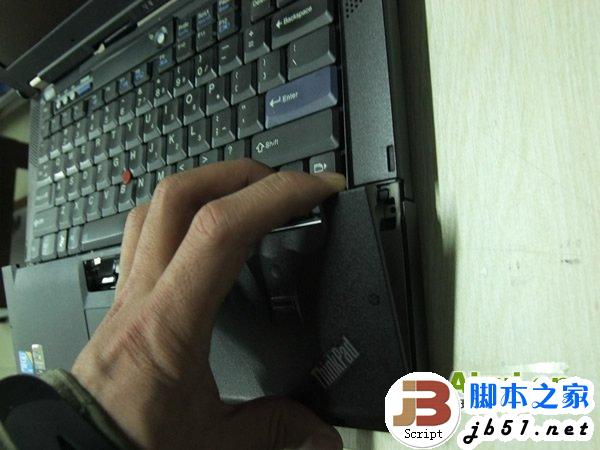

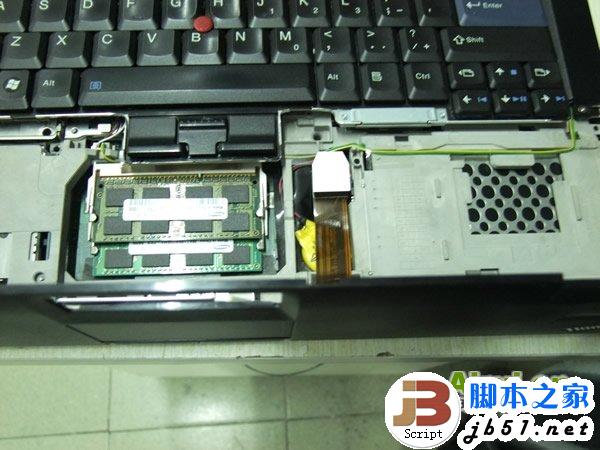

我们将上面说的螺丝全部拧开拆卸后,将掌托第一个拆下来

可以看到掌托的触摸板连接主板了

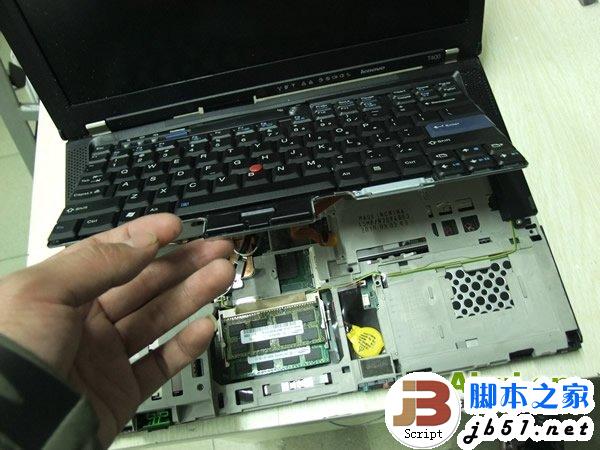

以及将键盘翻开,就能看到连接到主板的排线

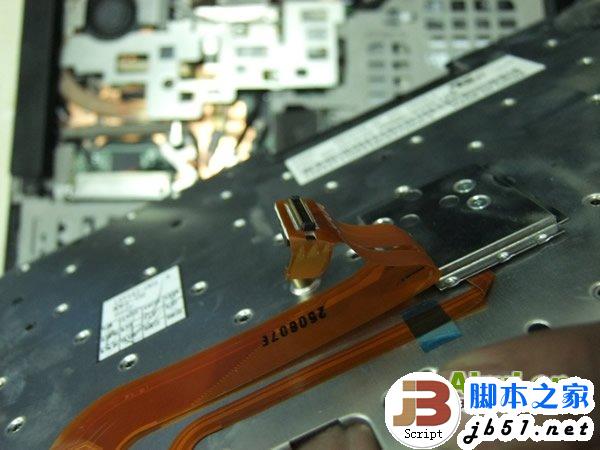

来一张T400键盘的排线特写(笔者这个键盘是后来换了T61键盘,T400键盘是镂空设计的)

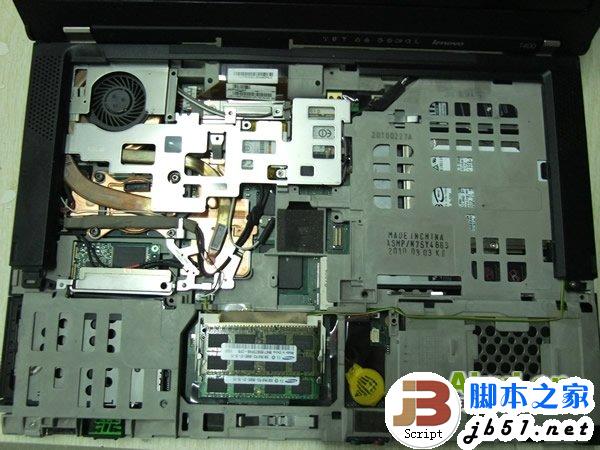

继续拆,将键盘下面的配件来张特写

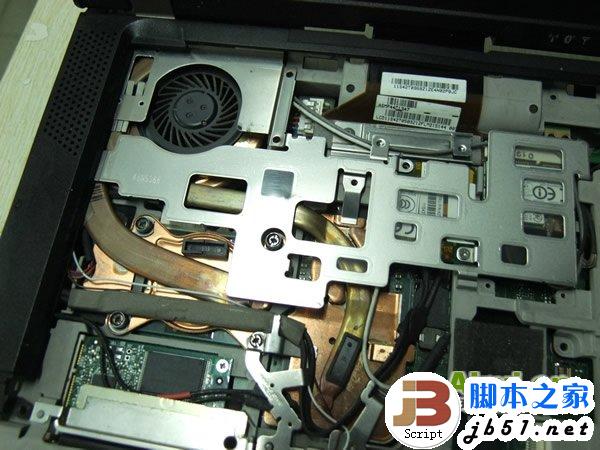

风扇上面有个钢结构的支架,是用来给T400键盘作为一个垫脚,主要由于T400键盘的镂空设计比较软

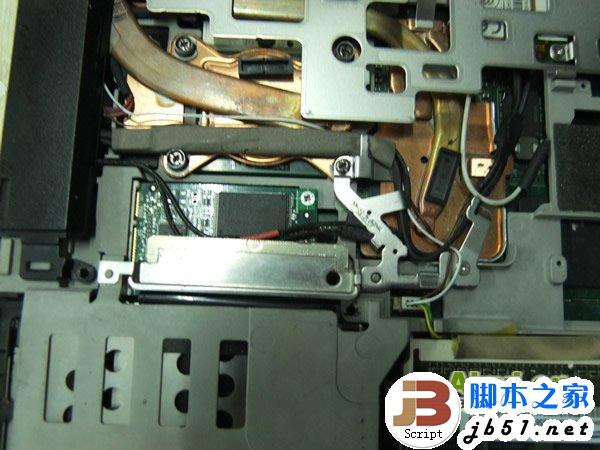

这台T400的迅盘是笔者自己的加上去的,其实T400是加在主板的中间位置,这里是用来加3G无线模块的

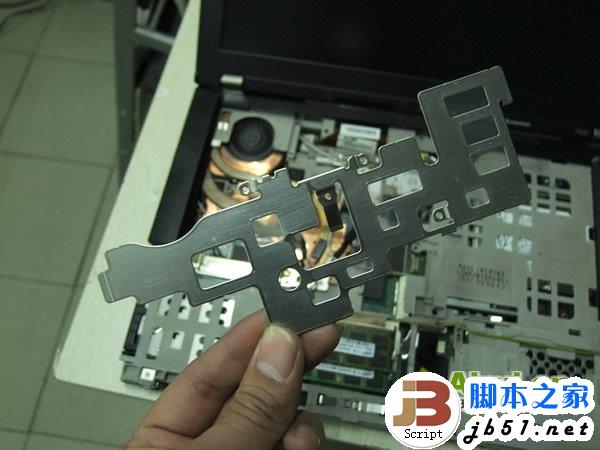

我们将钢结构的一个支架拆卸下来

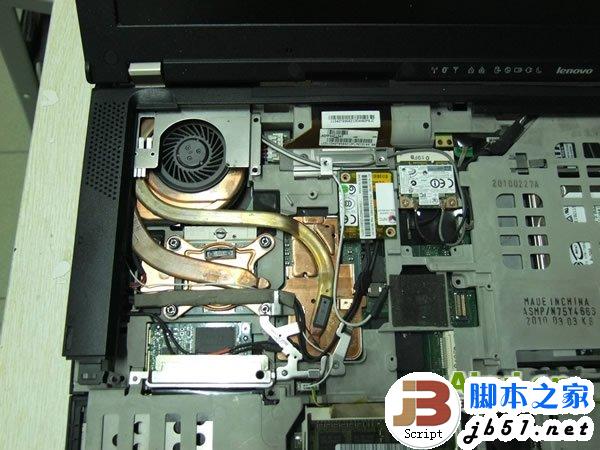

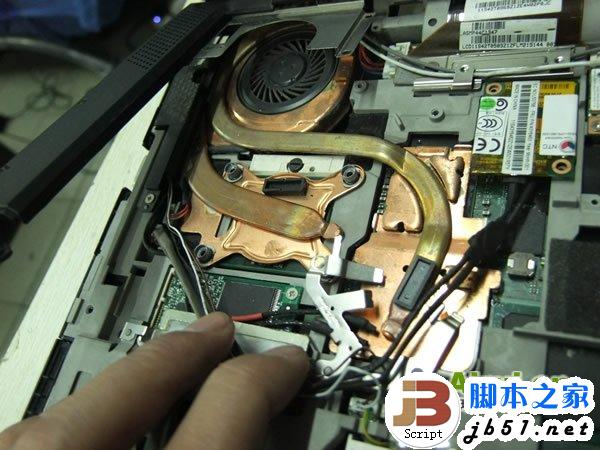

继续来张风扇的特写,将风扇上面的固定螺丝全部拧开

以及将固定U型框架背面的2个螺丝和前门的2个螺丝都拧开

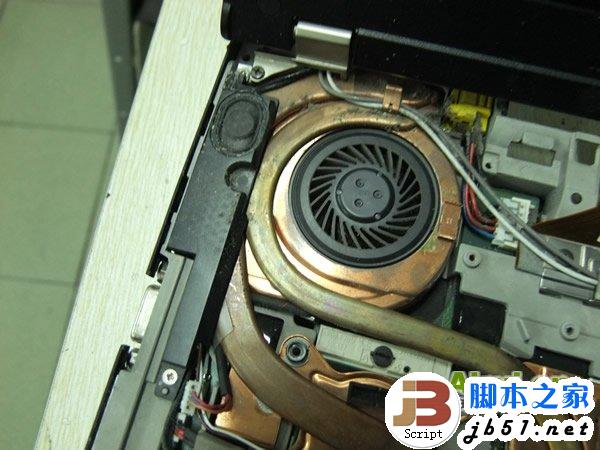

注意下面的这个喇叭

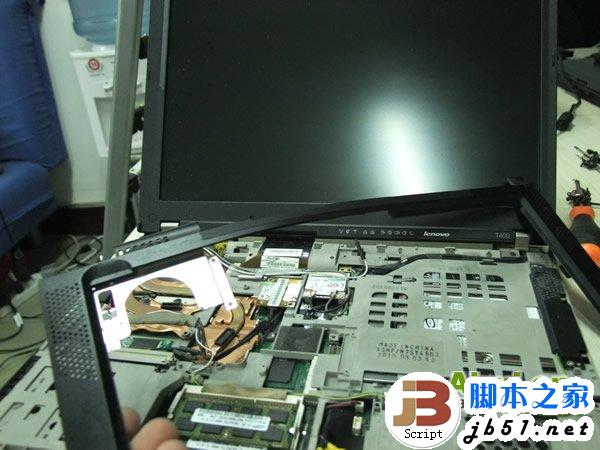

已经将T400的U型架从主板上拆卸下来了

注意我们如果要拆风扇的话就需要先将喇叭拆卸出来

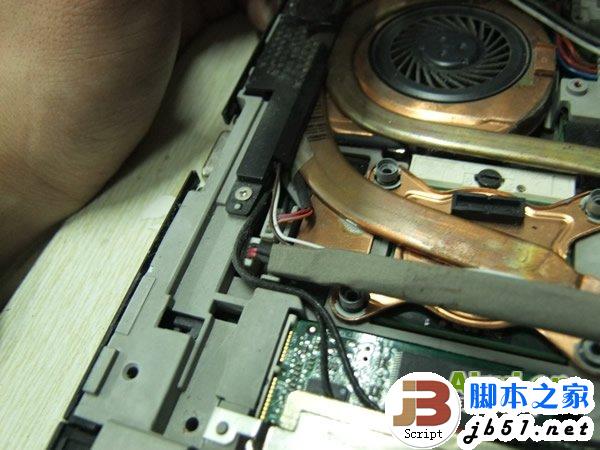

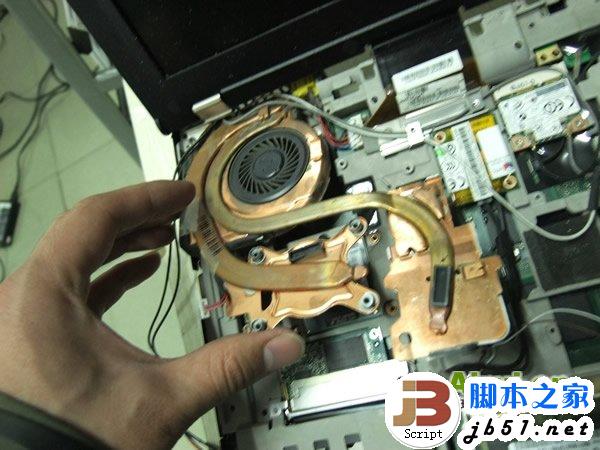

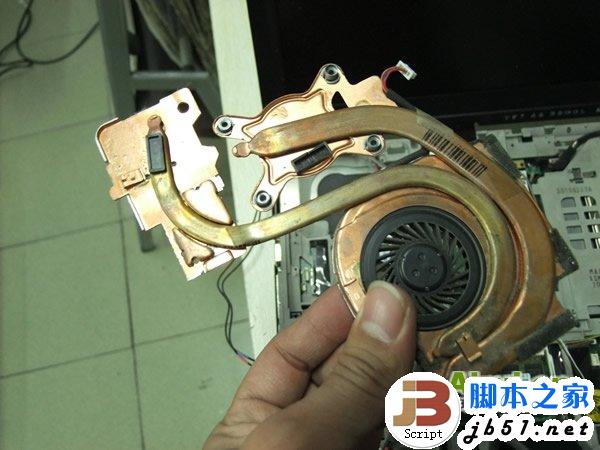

风扇电源拔掉后就可将风扇整个拿出来了

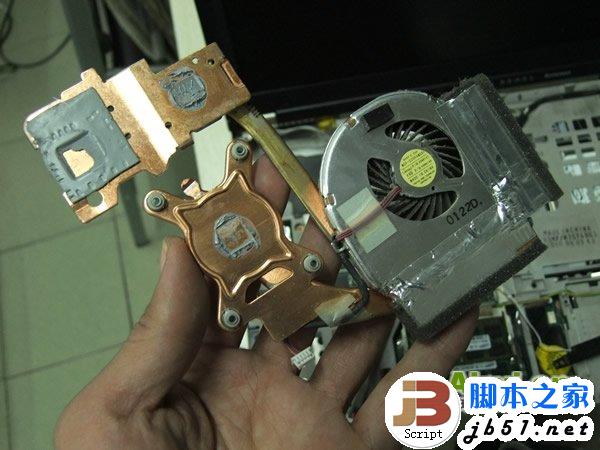

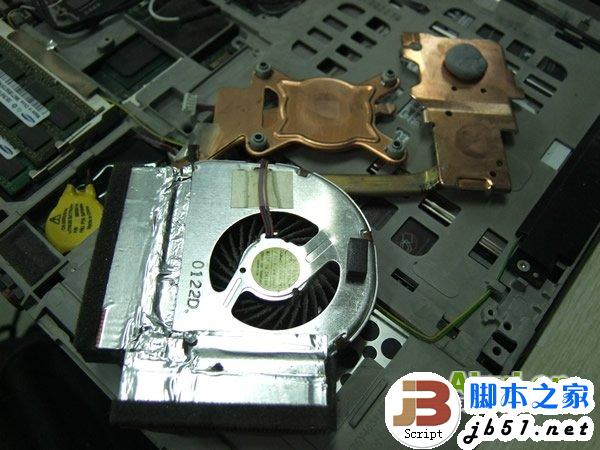

上面的硅脂很多已经干了应该需要更换了

这个就是T400独立显卡使用的散热风扇

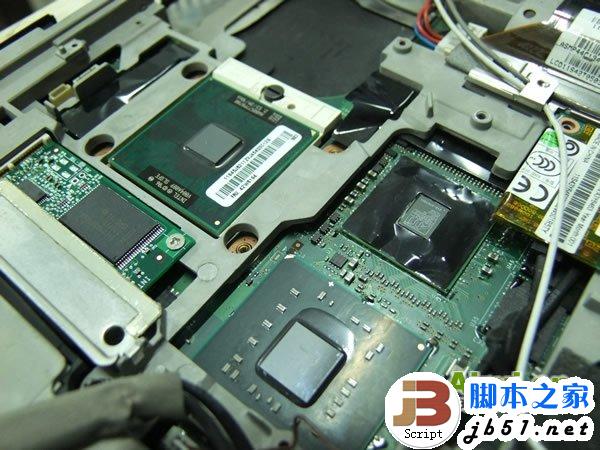

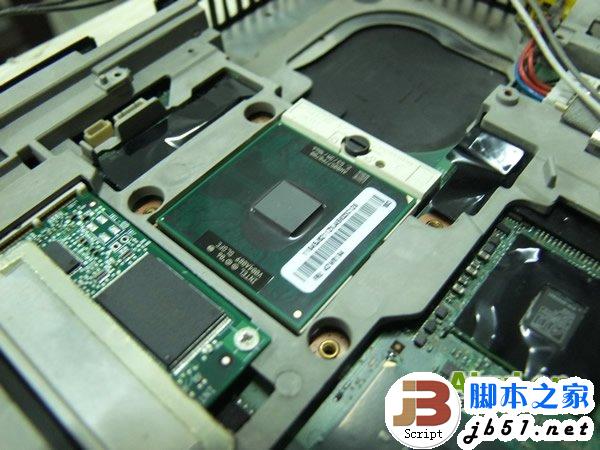

将处理器以及显卡芯片上面的老化硅脂全部擦除

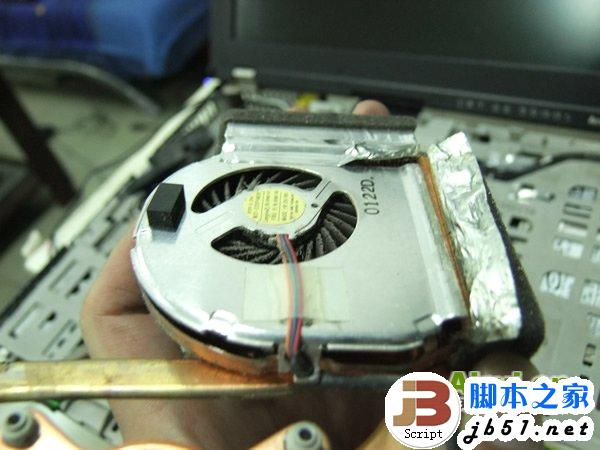

风扇是可以继续拆开清理的

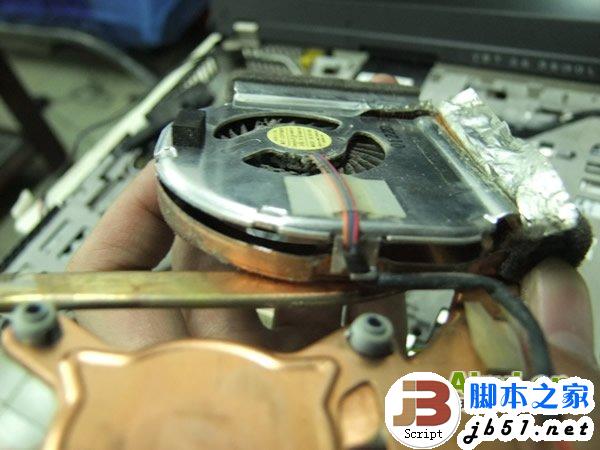

将风扇上面的小铜片掰直就可以打开T400风扇

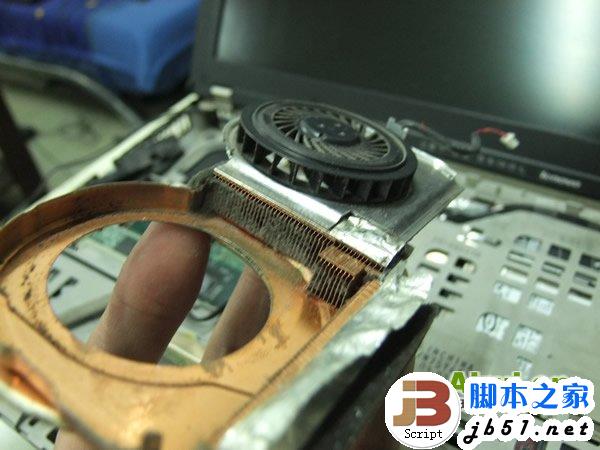

看到里面的灰尘很多快吧出风口堵上了,清理完毕后换上硅脂再装回去就可以了。T400拆解还是比较简单的。
