影驰GTX 1060 HOF名人堂显卡性能评测+拆解图

2019-10-28 20:02:03
字体:
来源:转载
供稿:网友

在本月中旬NVIDIA拿出了GTX 1060,这张显卡的性能是GTX 980级别而功耗只是GTX 960级别,而原厂的那张充满信仰的GTX 1060 Founders Edition目前在国内买不到,首批上市的全部都厂商自行设计的非公版,而在这些非公版产品当中,纯白色的影驰GTX 1060 HOF就显得相当独特,HOF名人堂是影驰显卡中最顶级的型号,这卡的用料和散热都相当优秀。下面就详情来看看影驰GTX 1060 HOF的性能规格情况吧!

影驰,GTX1060,HOF,名人堂,拆解,非公版

影驰GTX 1060 HOF的设计基本上沿用了之前GTX 1080/1070 HOF的风格,依然是TriMax三风扇散热器,外观依旧是相当有吸引力的纯白配色,显卡的基准频率是1582MHz,而Boost频率是1797MHz,显存频率2002MHz,显卡全长32cm,购买之前请看清楚自己机箱内部空间十分足够。

影驰,GTX1060,HOF,名人堂,拆解,非公版

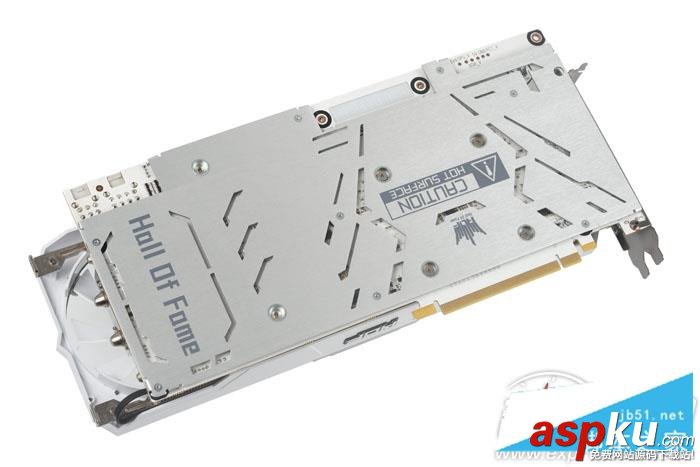

背板也是银白色的上面有印有HOF的LOGO

影驰,GTX1060,HOF,名人堂,拆解,非公版

显卡的PCB上镶嵌了一块LED屏,通电后会出现HOF的白色LOGO,这个设计在之前的GTX 1080 HOF上面是没有的,论颜值的话GTX 1060 HOF更高一些。

影驰,GTX1060,HOF,名人堂,拆解,非公版

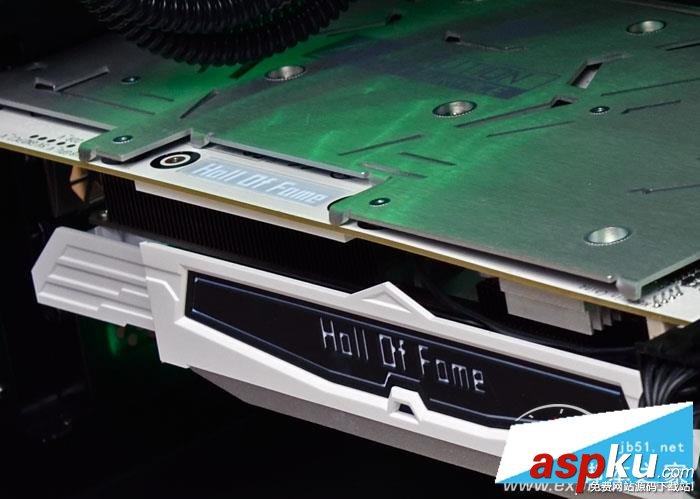

散热器侧面的Hall of Fame LED灯依然有保留,它是支持1600万种颜色的RGB LED灯,这些颜色和灯光效果都可以通过影驰的MagicPanel Plus来进行调节。

影驰,GTX1060,HOF,名人堂,拆解,非公版

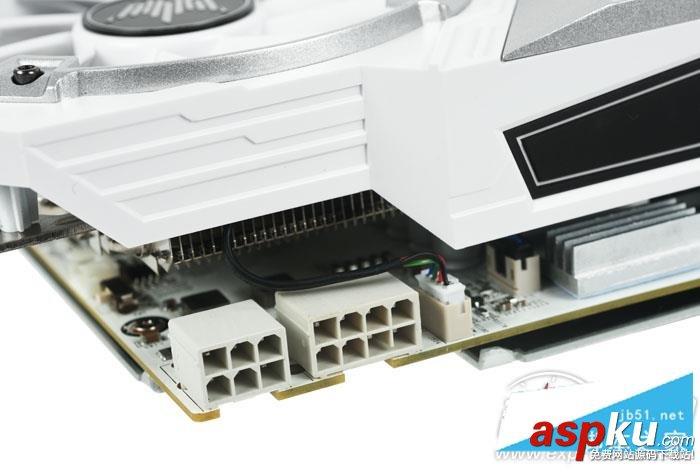

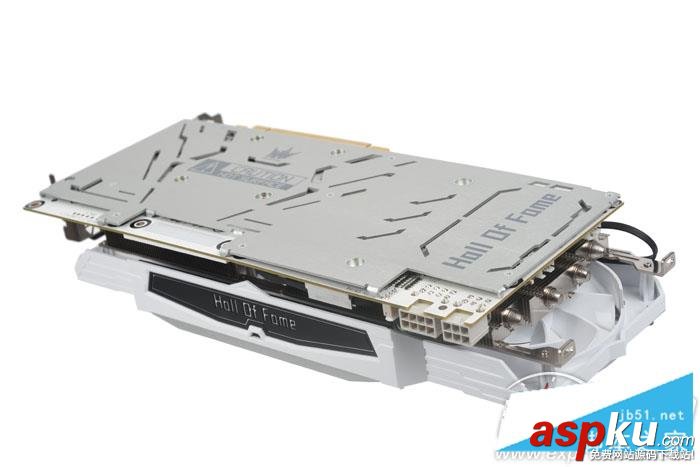

显卡采用6+8pin外接供电,两个接口是反转设计的

影驰,GTX1060,HOF,名人堂,拆解,非公版
侧面的灯光是可以用软件随意调节颜色和效果的,不过我还是觉得默认的白色效果最好

影驰,GTX1060,HOF,名人堂,拆解,非公版
镶嵌PCB背部的灯光在通电后也会亮起

影驰GTX 1060 HOF拆解

影驰,GTX1060,HOF,名人堂,拆解,非公版

显卡所用的TriMax散热器具备5个镀镍热管,当中有一个是6mm的另外四根是8mm的,纯铜底座,这种设计对于本身发热不大GTX 1060来说已经戳戳有余了,风扇方面则是3个9cm风扇,风量肯定足够。

影驰,GTX1060,HOF,名人堂,拆解,非公版

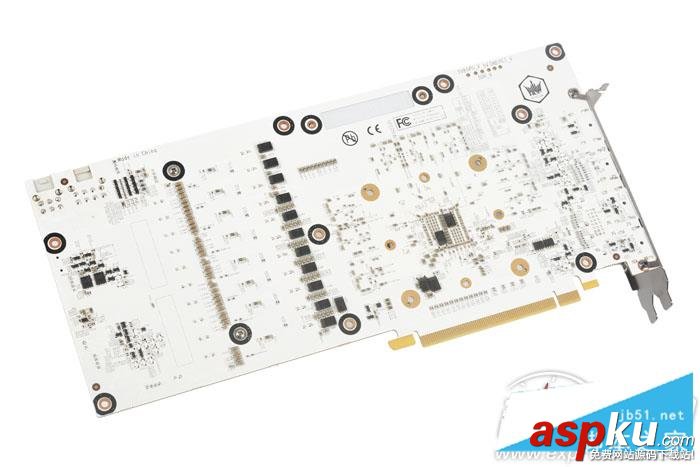

拆掉背板后可以看到PCB背面有不少聚合物电容和MLCC陶瓷电容

影驰,GTX1060,HOF,名人堂,拆解,非公版
GP106-400-A1核心与三星GDDR5显存

影驰,GTX1060,HOF,名人堂,拆解,非公版

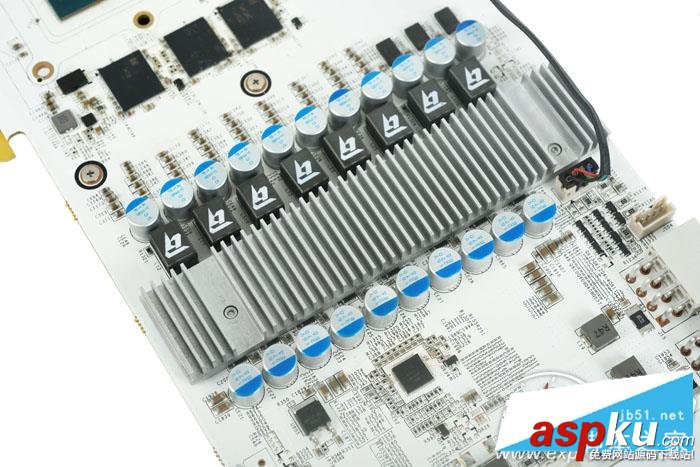

供电模块上面覆盖有铝质散热鳍片,可以更快的散去Mosfet工作时发出的高热

影驰,GTX1060,HOF,名人堂,拆解,非公版

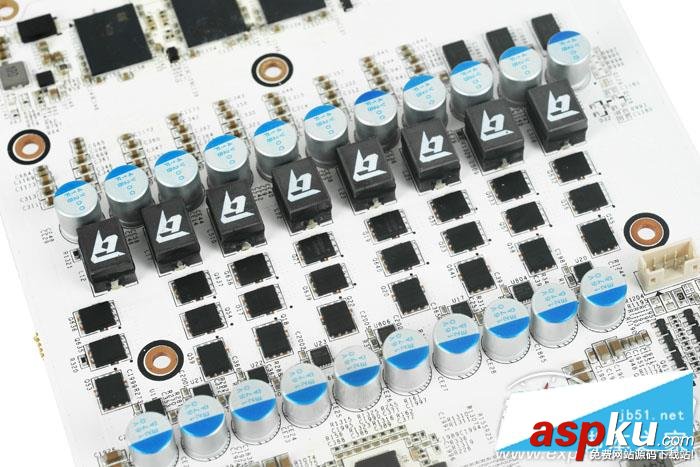

显卡采用6+2相供电设计,每相供电配备一上两下三个MosFet,使用定制的Anti-noise电感,采用8层PCB是设计,可让显卡在高频是工作更加稳定。

测试平台与说明

影驰,GTX1060,HOF,名人堂,拆解,非公版

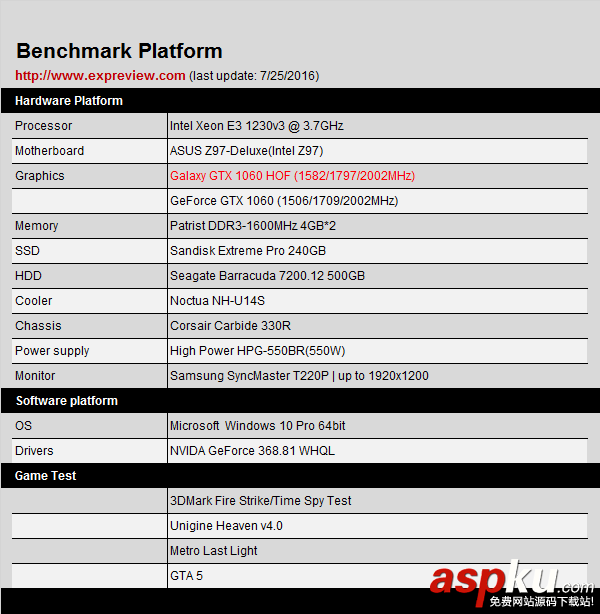

测试平台采用Intel Xeon E3-1230v3处理器,频率固定为3.7GHz,华硕Z97-Deluxe主板,DDR3-1600 4GB*2内存,测试系统Windows 10,采用GeForce 368.81驱动,测试的游戏项目如上表所示,另外还会测试显卡的温度、功耗和超频能力。

性能测试

影驰,GTX1060,HOF,名人堂,拆解,非公版

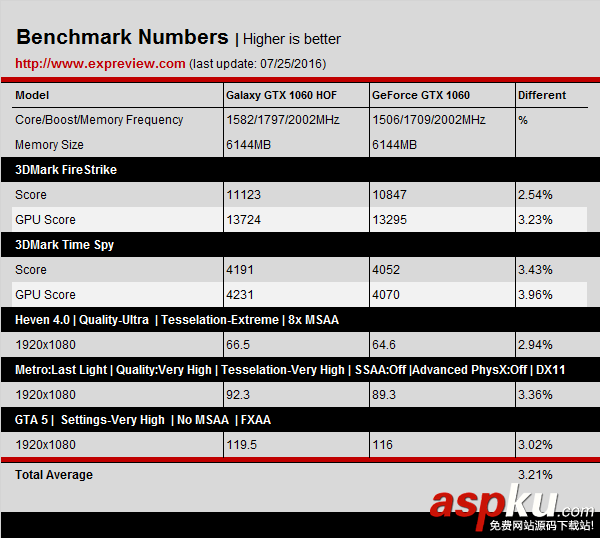

影驰GTX 1060 HOF的频率其实比公版卡高不了多少,显存频率还是一样的,所以显卡的性能就比公版卡高出3%左右,不过显卡的散热与超频表现都不错,玩家可以慢慢的自行发掘显卡的潜力。

温度与功耗测试

影驰,GTX1060,HOF,名人堂,拆解,非公版

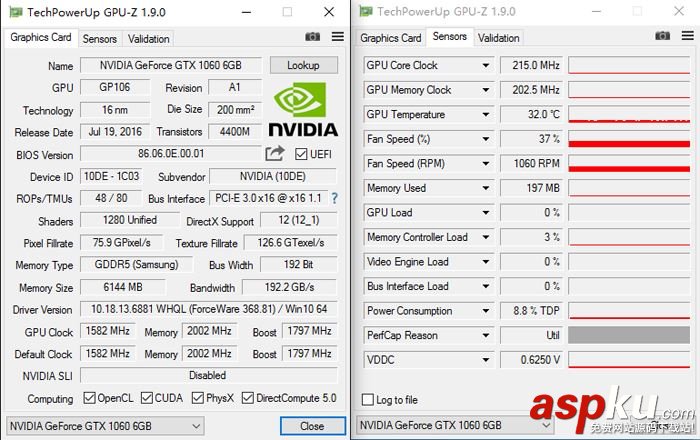

影驰GTX 1060 HOF在待机时频率会下降到215/202MHz,待机电压0.625V,核心频率比公版卡的139MHz要高,待机温度32℃,风扇转速1060RPM,相当安静。

影驰,GTX1060,HOF,名人堂,拆解,非公版

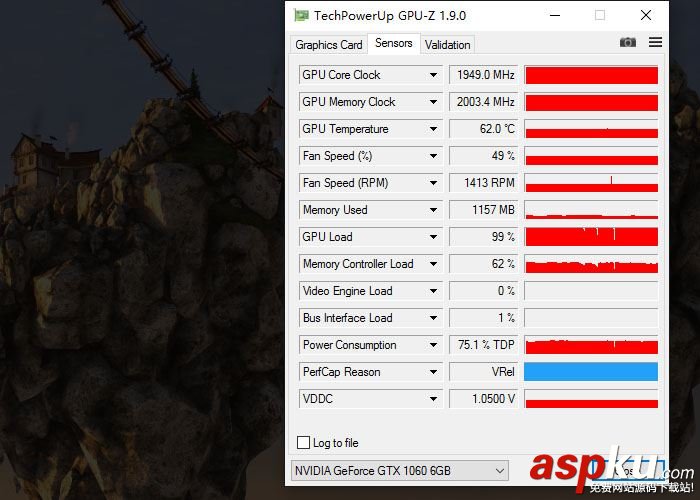

用Heaven 4.0来进行负载,待频率与温度稳定之后,影驰GTX 1060 HOF运行游戏频率是1949MHz,显存频率2003MHz,核心电压1.05V,此时显卡核心温度62℃,风扇转速1410RPM,依然没有什么声音。

功耗测试

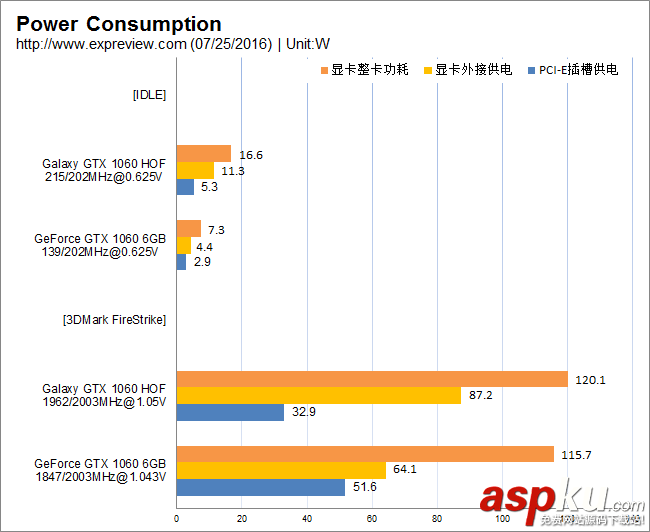

现在我们采用专用显卡功耗仪测试显卡的功耗,测试项目分为待机和负载测试,待机测试时关闭所有前台应用,在系统桌面待机5分钟后记录功耗数据;负载测试则使用3DMark Fire Strike的综合测试,循环运行5分钟后记录功耗数据。

影驰,GTX1060,HOF,名人堂,拆解,非公版

可以看到影驰GTX 1060 HOF的待机功耗比公版卡高出不少,原因就是它的待机频率偏高,导致功耗也偏高,不过这点待机功耗估计没多少人会介意的。而用3DMark负载时GTX 1060 HOF的的频率和电压都比公版卡要高,但是总体功耗却没高多少,而且可以看得到的是,GTX 1060 HOF会更多的从外接供电口取电,而PCI-E接口取电只有公版的3/5左右,这可以减少主板的供电负担。

超频测试与总结

影驰,GTX1060,HOF,名人堂,拆解,非公版

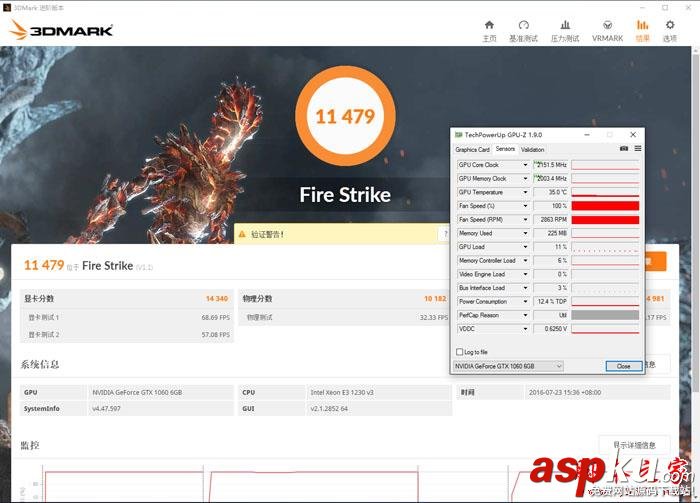

超频测试我们把显卡的TDP拉到上限的116%,风扇转速也调至最大,首先我们尝试了单独超GPU核心频率,最后我们把GTX 1060 HOF的核心频率超至1752MHz,运行时的最高频率达到了2151MHz,3DMark Fire Strike得分为11479,性能比默认频率时提升了3%。

影驰,GTX1060,HOF,名人堂,拆解,非公版

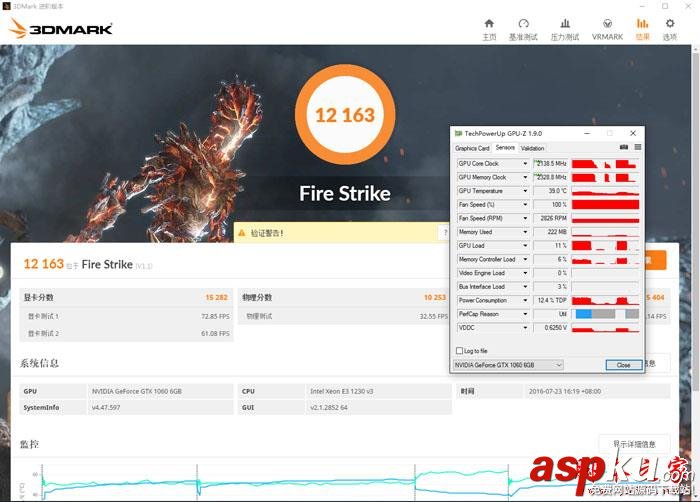

随后我们尝试超显卡的显存频率,显存频率可以提升到2328MHz,等效数据频率9315MHz,运行时GPU核心频率比之前稍微低一点,只有2138MHz,通过3DMark Fire Strike测试,得分为12163,性能提升了9%。

全文总结

影驰这一代的HOF新卡在外观上确实比上一代好了不少,RGB灯的加入让显卡有更多的玩法,1600万种颜色和五种效果可随个人喜欢而挑选,镶嵌在PCB上的LED LOGO更是让显卡增色不少。

GTX 1060 HOF是影驰最顶端的GTX 1060显卡,它无论用料和散热都比公版优秀得多,6+2相供电这对于GP106核心来说确实相当的豪华,三风扇五热管的散热器可以让显卡长期安静并低温运行,而且超频能力也相当的好,虽然它的默认频率不算高,但是超频后核心频率可到2.15GHz,可发掘潜力相当的大。

目前影驰GTX 1060 HOF还没有定价,就外形和用料来说确实是款不错的产品,现在也有白色的配件搭配这款白色的显卡,用它来打造一台白色主题主机是一个不错的选择。
