显卡全称显示接口卡(Video card,Graphics card),又称为显示适配器(Video adapter),显示器配置卡简称为显卡,是个人电脑最基本组成部分之一。显卡的用途是用计算机系统所就得的显示信息进行转换驱动,并向显示器提供行扫描信号,控制显示器的正确显示,是连接显示器和个人电脑主板的重要元件,是“人机对话”的重要设备之一。显卡作为电脑主机里的一个重要组成部分,承担输出显示图形的任务,对于根据事专业图形设计的人来说显卡非常非常重要。 民用显卡图形芯片供应商主要包括AMD(ATI)和Nvidia(英伟达)两家。

显卡

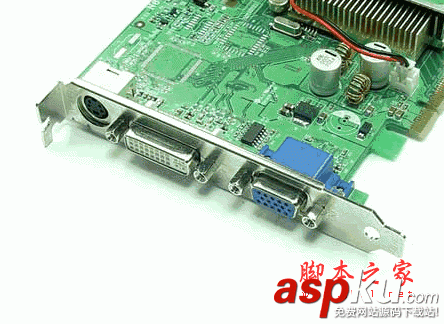

显卡1

显卡

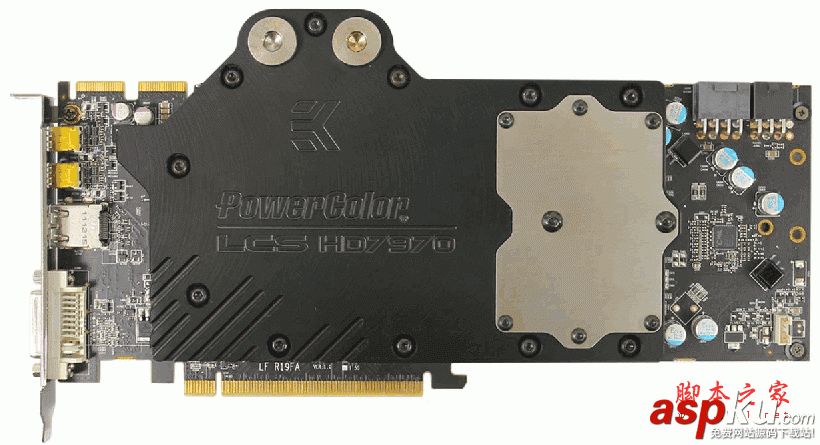

显卡2 主要看接口

电脑显卡的工作原理

数据(data) 一旦离开CPU,必须通过4个步骤,最后才会到达显示屏:

1.根据总线(bus)进入GPU (Graphics Processing Unit,图形处理器):用CPU送来的数据送到北桥(主桥)再送到GPU(图形处理器)里面进行处理。

2.根据 video chipset(显卡芯片组)进入video RAM(显存):用芯片处理完的数据送到显存。

3.根据显存进入Digital Analog Converter (= RAM DAC,随机读写存储数—模转换器):根据显存读取出数据再送到RAM DAC进行数据转换的工作(数字信号转模拟信号)。

4.根据 DAC 进入显示器 (Monitor):用转换完的模拟信号送到显示屏。

显示效能是系统效能的一部份,其效能的高低由以上四步所决定,它与显示卡的效能(video performance) 不太一样,如要严格区分,显示卡的效能应该受中间两步所决定,因为这两步的资料传输都是在显示卡的内部。第1步是由 CPU(运算器和控制器一起组成的电脑的核心,称为微处理器或中央处理器)进入到显示卡里面,最后一步是由显示卡,直接送资料到显示屏上。

集成显卡

集成显卡是用显示芯片、显存及其相关电路都做在主板上,与主板融为一体;集成显卡的显示芯片有单独的,但大面积都集成在主板的北桥芯片中;多数主板集成的显卡也在主板上单独安装了显存,但其空间较小,集成显卡的显示效果与处理能力比较较弱,不能够对显卡进行硬件升级,但能够通过CMOS调节频率或刷入新BIOS文件做的更好软件升级来挖掘显示芯片的潜能。

集成显卡的优点:是功耗低、发热量小、部分集成显卡的能力能够能够媲美入门级的独立显卡,所以不用花费额外的资金购买显卡。
集成显卡的缺点:不能够换新显卡,要说必须换,就只可以和主板,CPU一次性的换。

独立显卡

独立显卡是指用显示芯片、显存及其相关电路单独做在一块电路板上,自成一体而作为一块独立的板卡存在,它需占用主板的扩展插槽(ISA、PCI、AGP或PCI-E)。
独立显卡的优点:单独安装有显存,那么不占用系统内存,在技术上也较集成显卡先进得多,比集成显卡能够得到更好的显示效果和能力,简单进行显卡的硬件升级。

独立显卡的缺点:系统功耗有所加大,发热量也较大,需额外花费购买显卡的资金。


注:相关教程知识阅读请移步到显卡频道。
