Dynamic Multipoint Vpn for IPv6

2020-04-09 19:54:28
字体:
来源:转载
供稿:网友

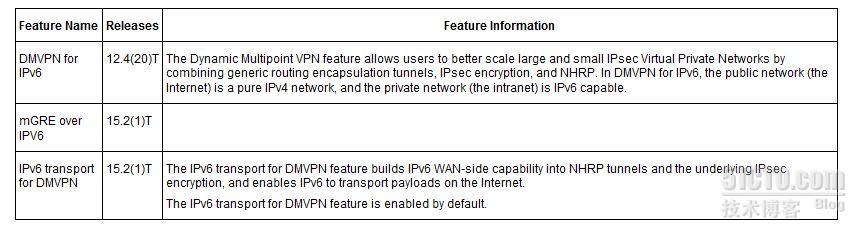

   根据思科技术配置需求,本次使用7206路由器高级企业版IOS Dynamic Multipoint Vpn for IPv6 武林网

  配置流程

  1.配置 network

  a、配置路由环境,保证ipv4路由条目互通

  ip route 0.0.0.0 0.0.0.0 200.0.10.1

  ip route 0.0.0.0 0.0.0.0 200.0.30.1

  ip route 0.0.0.0 0.0.0.0 200.0.40.1

  b、只有当配置完成默认路由后,之后ipv6环境才可以顺利开始配置

  关键命令:

  ipv6-unicast routing //启用ipv6 路由,这是基本命令,

  ipv6 cef      //启用ipv6 快速转发

  2.配置 crypto isakmp policy

  3.配置 keyring

  crypto keyring xxxx

  pre-shared-key address ipv6 ::/0 key xxxx

  4.配置 isakmp profile

  crypto isakmp profile xxxx

  keyring xxxx

  match id address ipv6 ::/0

  5.配置 crypto ipsec transform-set

  6.配置 crypto ipsec profile

  7.配置 interface tunnel (ipv4 nhrp and ipv6 nhrp、mgre)

  关键参数:

  ipv6 nhrp multicast dynamic

  ipv6 mtu xxxx //一般设为1400,必须有否则会造成隧道故障

  ipv6 nhrp shortcut   //当spoke向远端目标发起请求时,如果在nhrp cache中有存在条目,就会进行快速转发。

  ipv6 nhrp  redirect    // 允许spoke通过nhrp进行重定向

  ipv6 address //设定两个ipv6地址,一个为全局单播地址,一个链路本地地址

  config-if)#ipv6 enable //在接口上启用ipv6

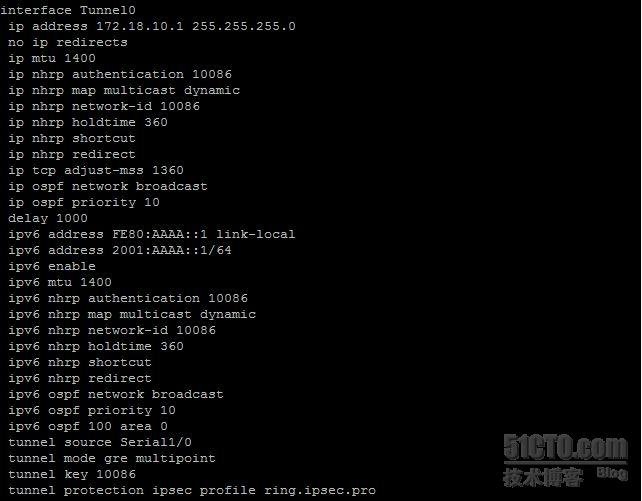

  hub tunnel 配置

  8.配置 ipv6 router

  在接口上启用ipv6动态路由协议(如果对ipv6 路由不熟悉,还是先得学学,然后再来配置此技术)

  config)#interface tunnel 0

  config-if)#ipv6 ospf network broadcast //在接口模式下配置ospf 在hub上配置为广播型

  config-if)#ipv6 ospf priority 10 //在接口模式下配置ospf 在hub上配置优先级为10,确保ospf 广播型网络中成为DR

config-if)#ipv6 ospf priority 0 //在接口模式下配置ospf 在spoke上配置优先级为0,确保ospf 广播型网络不参与选举,成为DRother,保证网络路由条目正常。

  9.show result

  查看ipv6 ospf neighbor情况,一切正常

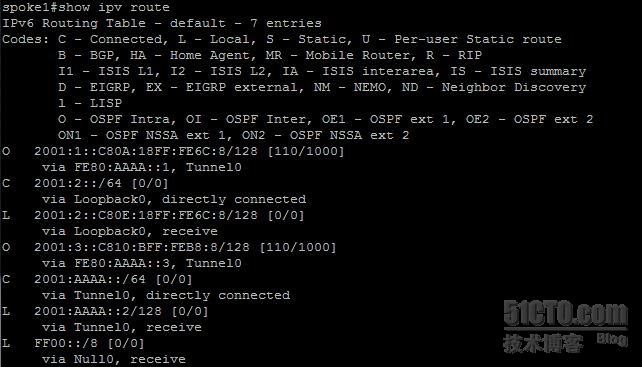

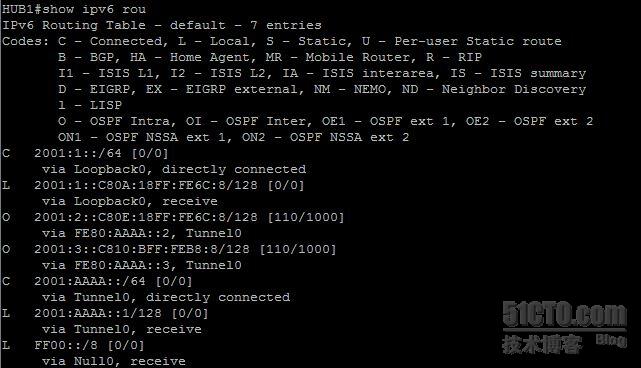

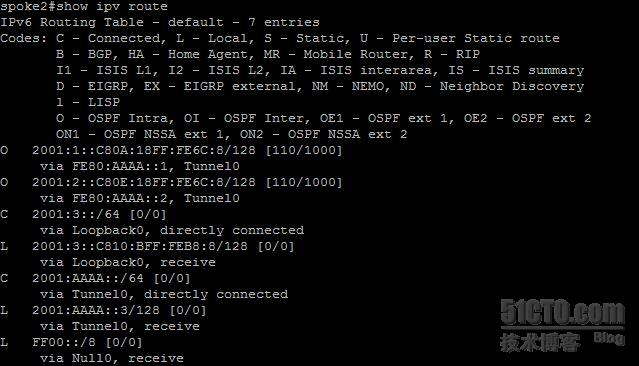

  查看ipv6路由表,路由全通

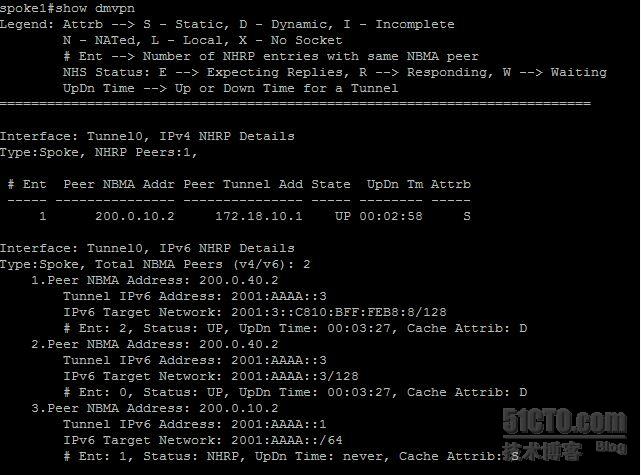

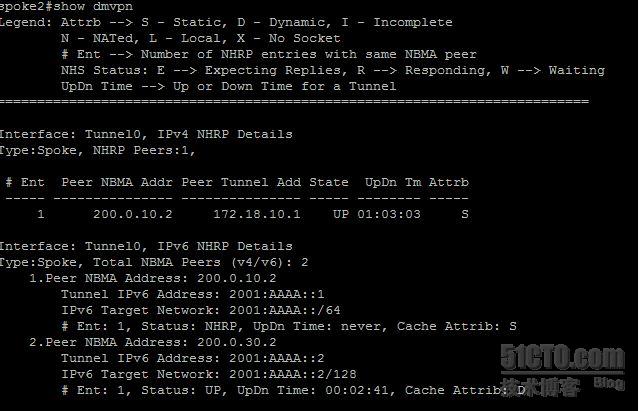

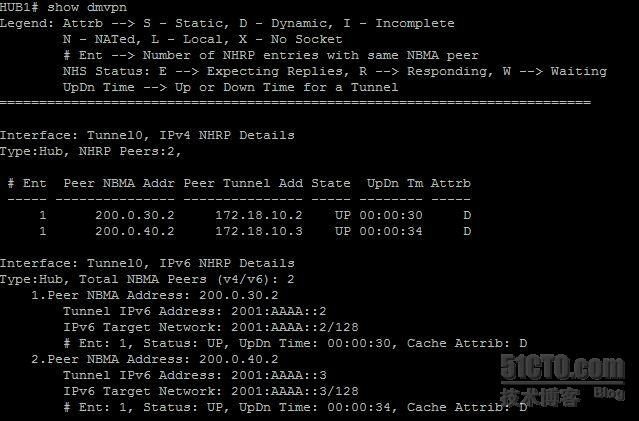

  查看dmvpn 建立情况,一切正常

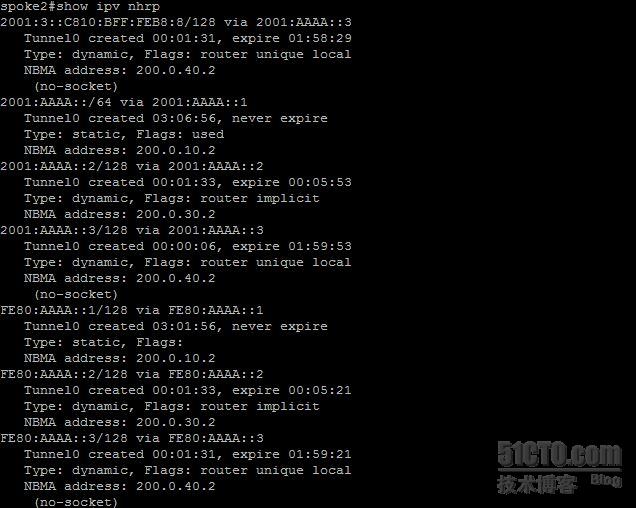

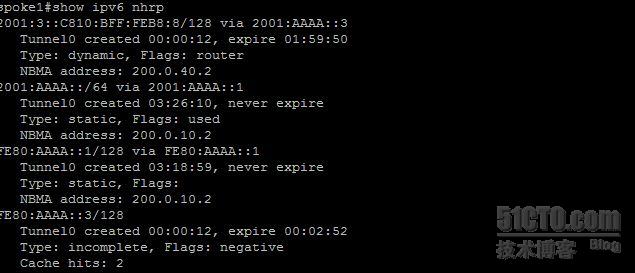

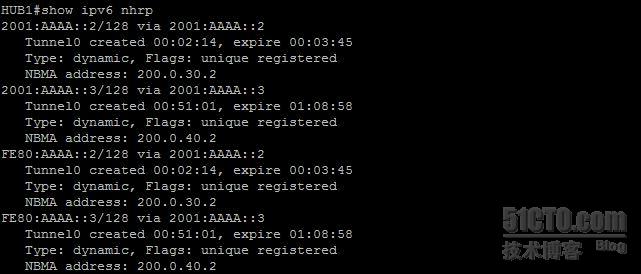

  查看ipv6 nhrp 条目情况,一切正常;同时可以看到spoke与spoke之间已经建立动态路径,可以直接进行通信,减轻hub负载。
