DIY入门篇 板载声卡损坏故障修复过程

2019-10-27 19:13:40
字体:
来源:转载
供稿:网友
一块p6isa-II主板,815芯片组,故障为无声,系统能检查到声卡,但怎么装驱动也装不上,属性里看声卡有感叹号。判断为:板载声卡损坏。这款主板为p6isa-II主板,采用815芯片组。


板载声卡

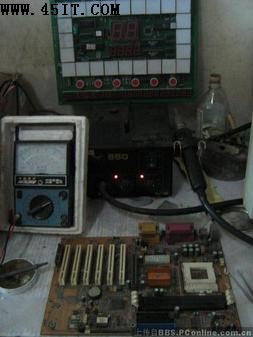

把待修主板放于工作台

板载声卡

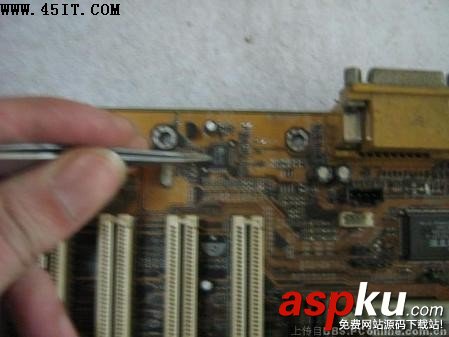

此为损坏之板载声卡

板载声卡

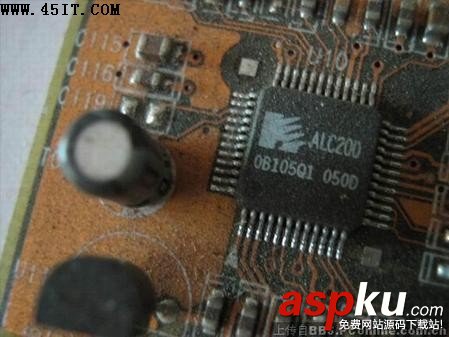

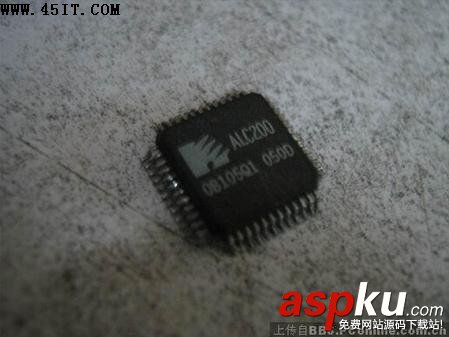

芯片型号为ALC200

板载声卡

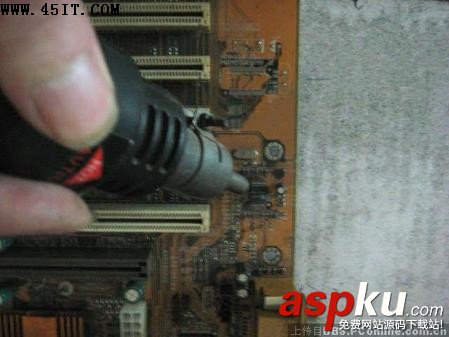

风枪温度调到300度,把坏的芯片吹下来

板载声卡

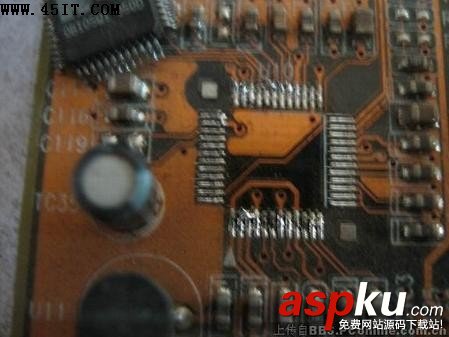

这是拆掉芯片的空位,要用电烙铁清理干净锡

板载声卡

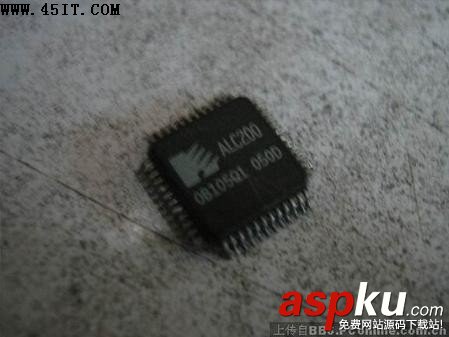

找出完好的芯片放到空位上对正,点上焊油

板载声卡
把风枪温度调到260度,对芯片均匀加热至锡溶化即停止

板载声卡

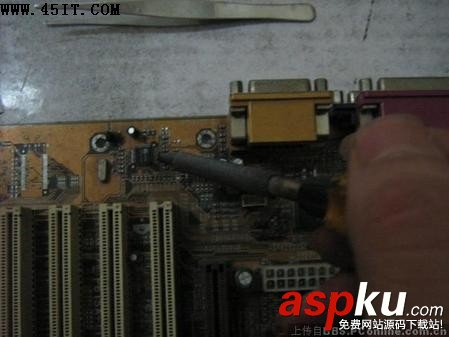

再用电烙铁补焊没有焊好的芯片脚(bga芯片不用补焊)

板载声卡

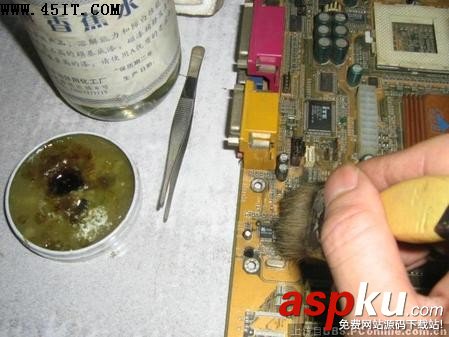

最后用酒精或香蕉水洗板,防止焊剂酸碱性短路

板载声卡
凉干即可上机测试
