英特尔于2017年初补全了第七代桌面级Kaby Lake处理器，不过其“挤牙膏”式的性能提升着实差强人意。和CPU一同上市的还有200系列芯片组，相较于100系列芯片组，200系列芯片组的升级主要体现在以下几个方面：
1、提升了对DDR4内存的支持频率，由2133MHz提升为2400MHz；
2、增加了PCI-E通道数量，Z270、H270、B250相较于Z170、H170、B150都增加了4条，主板能够容纳更多的设备；
3、支持Intel Optane Technology，也就是Intel最新的非易失性存储技术，能够同时拥有内存的读写性能和硬盘的断电存储能力，然而理想很丰满，现实很骨感，相关产品还没有上市；
4、RST（Intel Rapid Storage Technology，快速存储技术）版本由14升级为15，支持PCI-E SSD RAID。
和CPU相比，200系列芯片组的升级似乎有着更多的亮点，其中最实用的恐怕就是PCI-E通道数的增加了，4条PCI-E通道能够额外增加一个M.2接口的SSD，并且能够运行在PCI-E 3.0 x4模式上，PCI-E通道的增加无疑将主板的存储性能提到了一个新的高度。今天VEVB武林网小编为大家带来的就是技嘉AORUS旗下的Z270X-GAMING 5主板评测，说起AORUS，大家的第一反应可能是技嘉旗下的高端游戏笔记本品牌，但是现在，AORUS已经向板卡领域进军了。
评测大纲：本篇评测主要分为规格、外观、拆解、BIOS和评测总结五部分，点击下方图片即可跳转到相关评测环节。
一、规格解析：24条PCI-E最实用
AORUS曾经是技嘉旗下的高端游戏笔记本品牌，随着国内电竞事业的不断发展，技嘉敏锐地洞察到AORUS品牌所蕴含的巨大能量，于是对AORUS的产品线进行了调整，将键鼠、板卡等产品并入了AORUS。

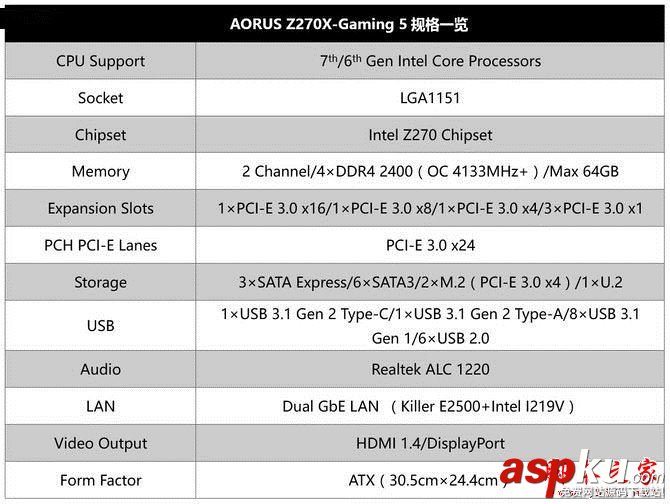

伴随英特尔200系列芯片组的上市，AORUS相继推出了多达6款的Z270主板，分别是Z270X-Gaming 9、Z270X-Gaming 8、Z270X-Gaming 7、Z270X-Gaming K7、Z270X-Gaming 5、Z270X-Gaming K5。今天的主角就是其中的AORUS Z270X-Gaming 5主板，具体规格见下表：
除了支持第七代Kaby Lake处理器外，200系列主板还向下兼容第六代Skylake处理器。内存频率方面提升到2400MHz，并且官方标称的最大超频频率为4133MHz。CPU的PCI-E通道数和Z170相比没有变化，都是1×16或2×8或1×8加2×4，反倒是芯片组的PCI-E通道数增加到了24条，如此便带来了2个M.2接口SSD，并且带宽全部为PCI-E 3.0 x4。USB接口方面原生+板载一共为16个，音频为创新X-Fi MB5音频强化套件+Realtek ALC 1220音频芯片，网络则是采用了Killer E2500+Intel I219V的双网卡方案。
二、外观解析：白色装甲+炫彩魔光

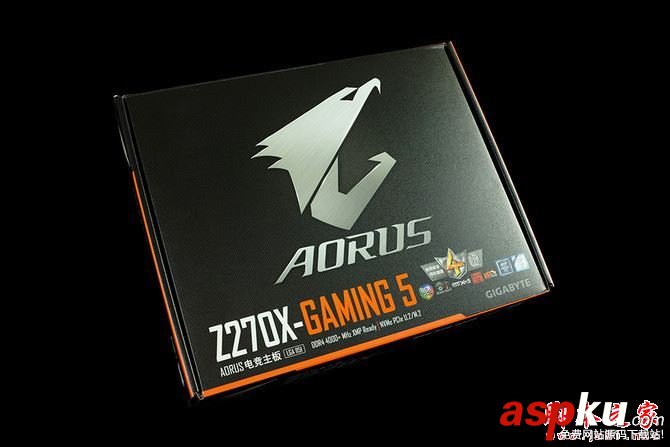

包装上，这款Z270X-GAMINGING 5主板以黑色为背景，辅以浅色斜纹填充。正面上方是一枚银色拉丝纹理的AORUS雄鹰logo，左下方标明了主板型号，并以橙色突出，整体设计十分简洁。

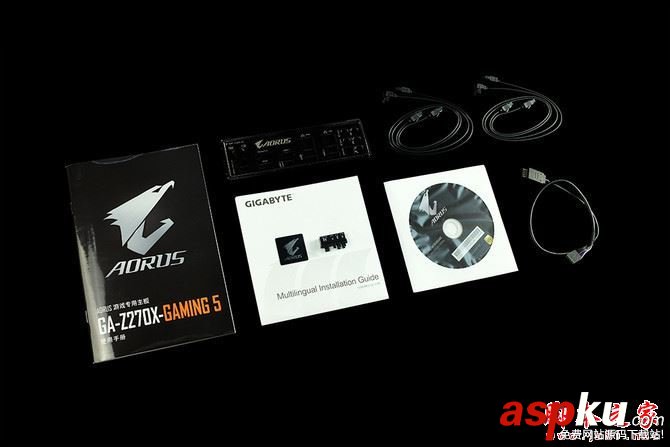

包装内含1本使用手册、1本硬件安装指南、1张驱动光盘、1个I/O挡板铁片（背面带有缓冲垫）、4条SATA线、1条LED灯条延长线、1枚AORUSlogo贴纸，此外还有一枚G Connector安装器，用来简化安装机箱前置面板的跳线。

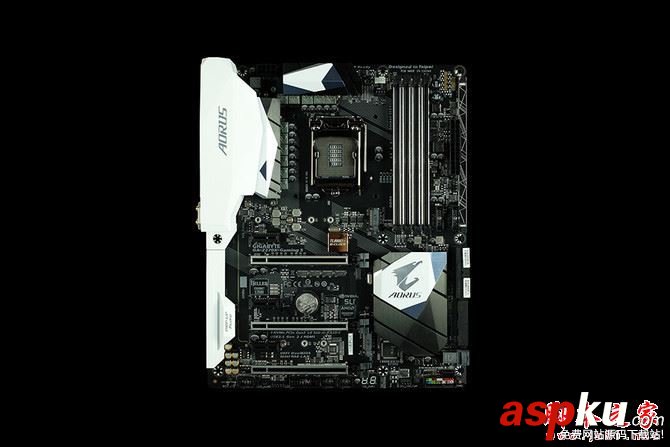

主板正面，这块Z270X-GAMING 5主板为ATX板型，尺寸为30.5cm×24.4cm，也就是通常所说的大板。背部I/O接口上方以及音频区域覆盖有白色塑料装甲，I/O接口上方标有AORUS字样，右下方的芯片组上也有一枚AORUSlogo。

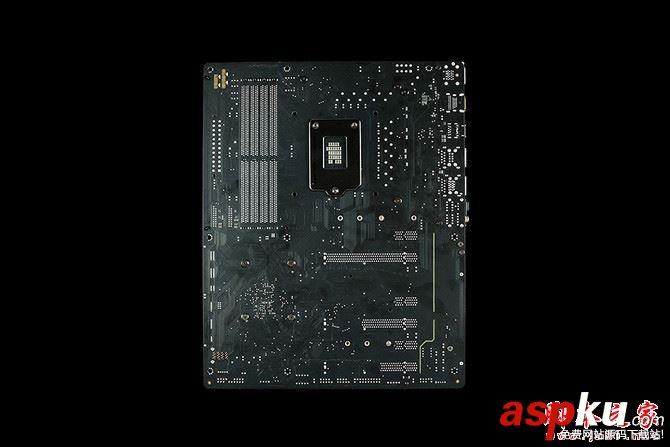

主板背面，除了各种焊点外，还可以看到右下方的音频区域隔离线。

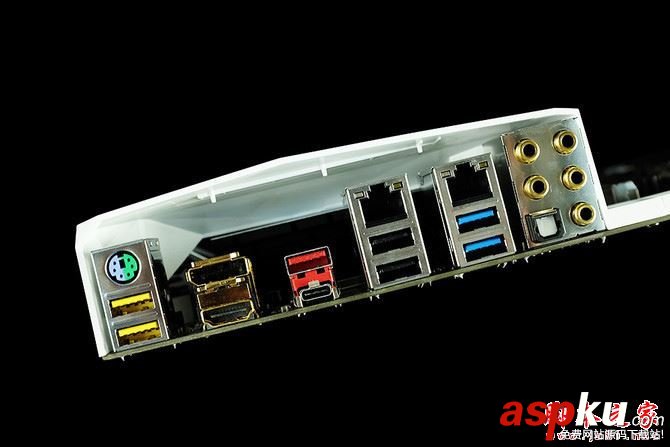

背部I/O接口一览，包括1个PS/2键盘/鼠标接口、1个DisplayPort接口、1个HDMI接口、1个USB 3.1 Gen 2 Type-A接口（红色）、1个USB Type-C接口、4个USB 3.1 Gen 1接口（黄色、蓝色）、2个USB 2.0接口、2个RJ-45网口、1个S/PDIF光纤输出接口，以及5个镀金音频接口。

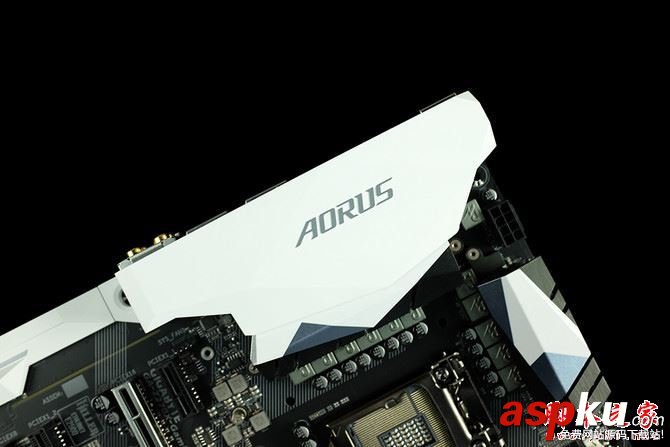

背部I/O上方的白色装甲细节，装甲下方为两段式散热片，散热片之间并没有通过热管进行连接。

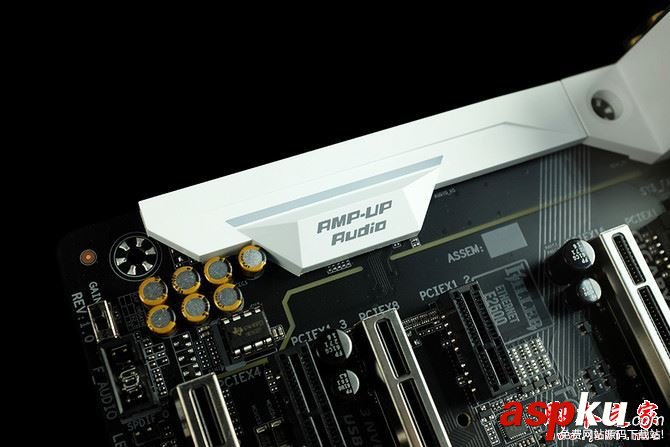

音频区域装甲细节，这块Z270X-GAMING 5主板采用了创新X-Fi MB5音频强化套件+Realtek ALC 1220音频芯片的解决方案，并且支持更换功放芯片。
散热片采用斜线切割处理，并且经过多次切削，呈现出多个截面。散热片表面为拉丝纹理，上方覆盖有白色+银色的不规则图案，整体质感十分优秀。

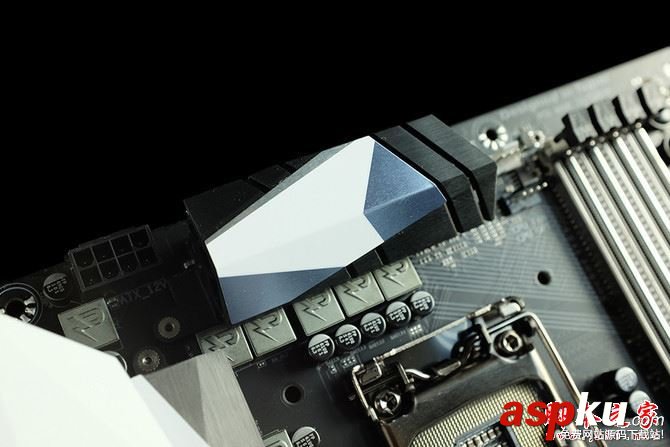

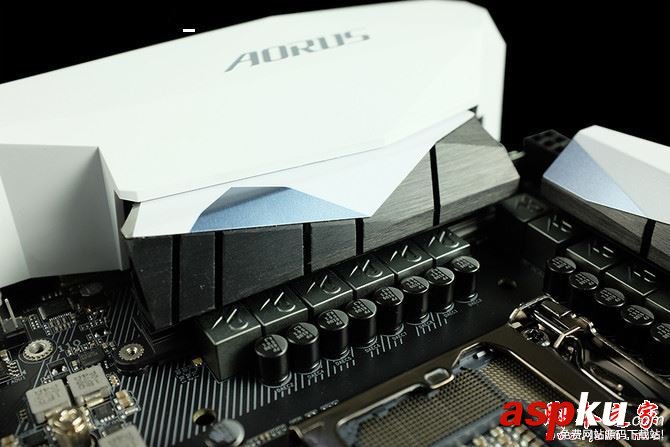

CPU插槽上方的散热片细节。

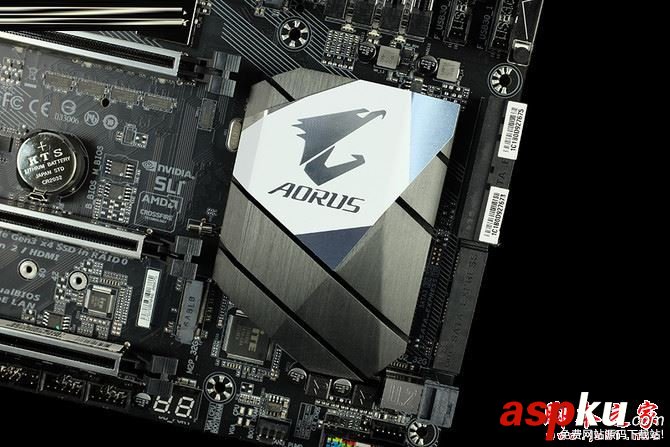

芯片组散热片，从明暗变化可以看出散热片上拥有至少3个横截面。AORUSlogo以立体斜纹填充，并且在灯光下有反光效果。

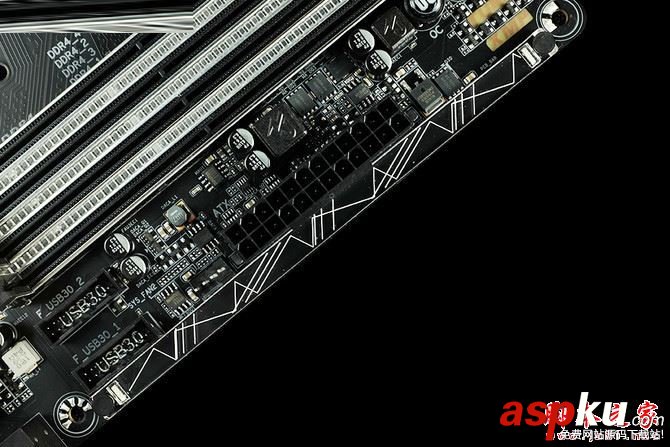

24PIN主板供电插座右侧的板边导光条，不仅能够发光，还支持自行更换，当然前提是你已经定制好一块。
灯光演示，这款主板将灯光系统引入了包括CPU供电、内存、主板装甲、显卡插槽、芯片组及板边导光条在内的6个区域，并且支持1600万色全彩RGB以及6种灯光模式，可以根据喜好调整颜色及闪烁速度。

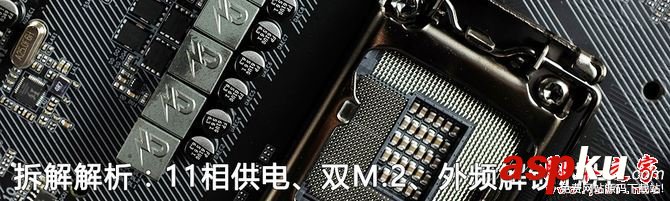

三、拆解解析：11相供电、双M.2、外频解锁芯片

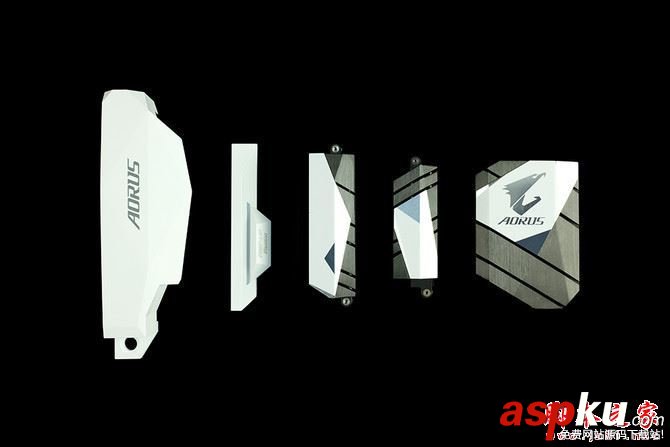

拧下主板背面的固定螺丝后就可以将装甲及散热片取下。

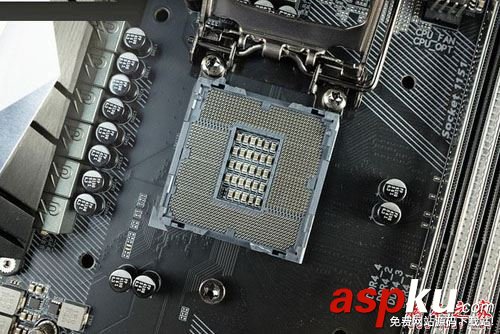

LGA1151 CPU插座，支持英特尔第七代Kaby Lake处理器，同时向下兼容第六代Skylake处理器。针脚处采用强化镀金设计，能够防止锈蚀和接触不良的状况。

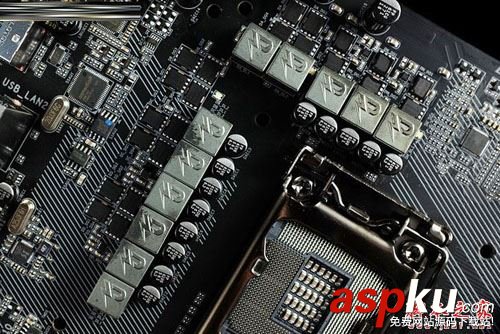

CPU采用8+3相供电设计，其中CPU核心为8相，核显为3相，总共11相。每相“一上一下”两个MOSFET、一个印有闪电logo的封闭式铁芯电感外加一个黑色FPCAP（富士通）固态电容。
供电主控芯片为Intersil ISL95866。

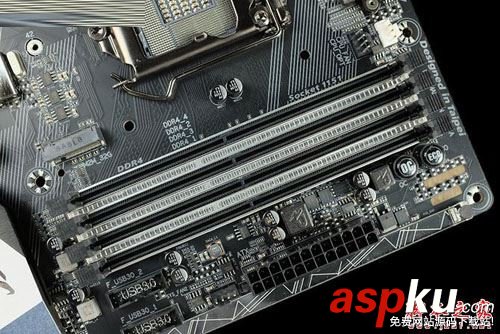

4条DDR4 DIMM插槽，最高支持64GB DDR4-2400，支持双通道、XMP，标称的最高超频频率能够达到4133MHz，当然这还得看内存的超频体质如何。插槽下方还覆盖有合金装甲以增加强度。

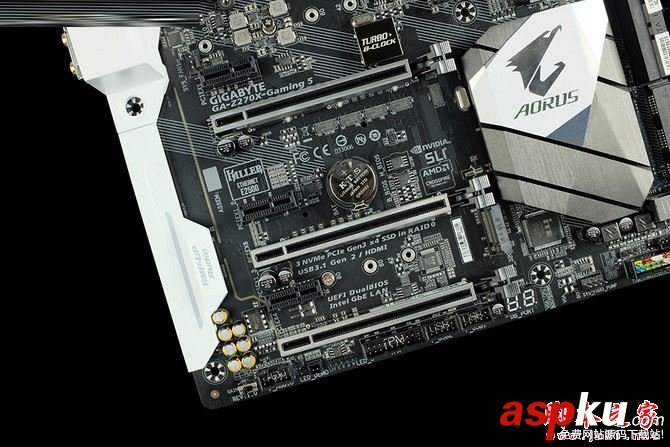

扩展插槽从上到下依次为PCI-E 3.0 x1、PCI-E 3.0 x16、PCI-E 3.0 x1、PCI-E 3.0 x16（最大x8）、PCI-E 3.0 x1、PCI-E 3.0 x16（最大x4），支持AMD CrossFire和NVIDIA SLI，其中3条PCI-E 3.0 x1和最下方的PCI-E 3.0 x16均由芯片组提供，3条PCI-E 3.0 x16插槽均覆盖有合金装甲。

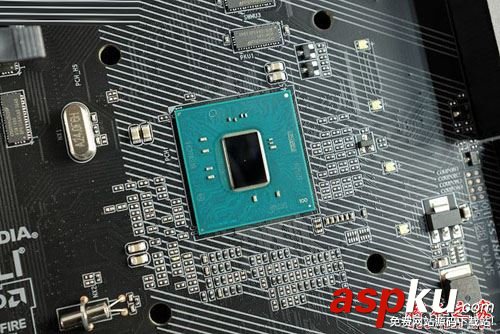

Z270芯片组。

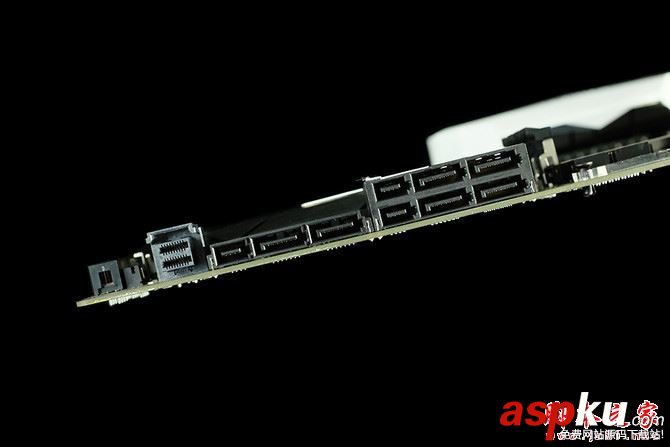

存储接口方面由芯片组原生提供3个SATA Express接口、6个SATA 3.0（6Gb/s）接口、1个U.2接口，其中第三条PCI-E 3.0 x1与SATA3_1共享带宽，也就是说当第三条PCI-E 3.0 x1使用时SATA3_1会失效。

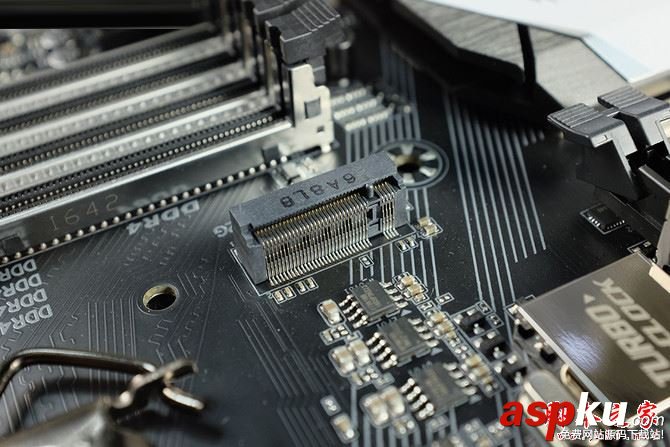

位于CPU插槽下方的第一个M.2接口，最大支持M.2 22110规格。相较于100系列芯片组，200系列芯片组普遍增加了PCI-E通道数量，体现到主板上就是增加了一个M.2接口，并且两个M.2接口全都运行在PCI-E 3.0 x4模式上，理论带宽达32Gb/s。需要说明的是，当此M.2接口使用时会导致SATA3_4/5失效。

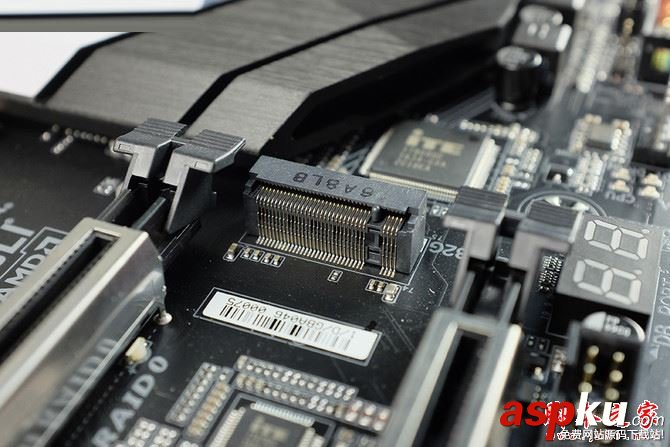

第二个M.2接口位于PCI-E 3.0 x8和PCI-E 3.0 x4插槽之间，最大支持M.2 2280规格，带宽同样为32Gb/s。当安装M.2 SATA SSD时会导致SATA3_0失效，在使用PCI-E SSD时会与PCI-E 3.0 x4插槽共享带宽，并且PCI-E 3.0 x4插槽的带宽会降为PCI-E 3.0 x2。

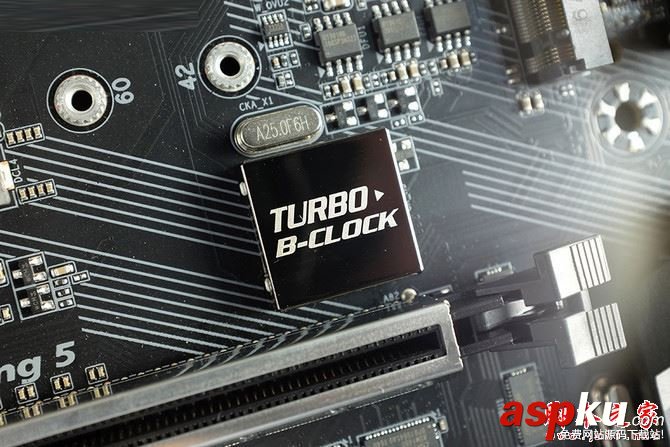

在超频方面，Z270X-GAMING 5主板还增加了一枚能够调节CPU外频的Turbo B-Clock外频解锁芯片，使CPU外频能够在90-500MHz之间调节，超频设置更加灵活。

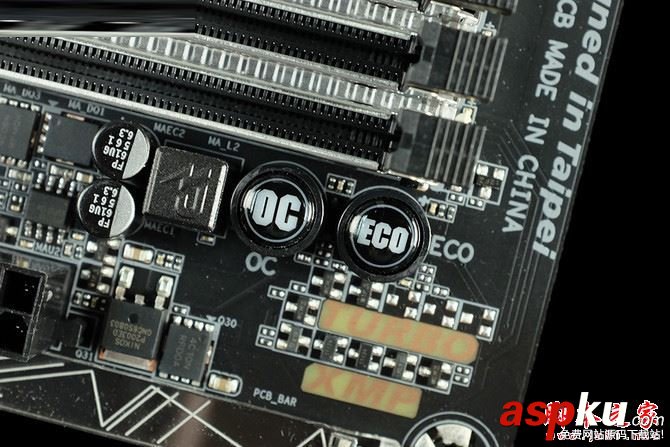

位于内存插槽旁边的一键省电（ECO）/超频（OC）按钮，ECO按钮按下后变为绿色，OC按钮按下后变为红色。

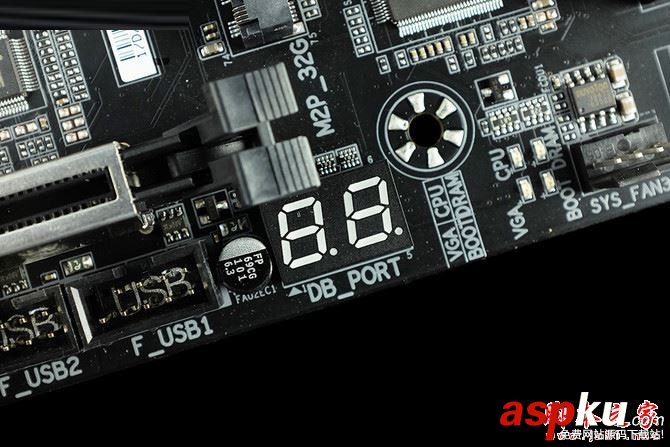

主板下方的两位Debug侦错指示器，右侧是4枚状态指示灯，分别是CPU、BOOT、DRAM和VGA，亮灯则表示有异常。

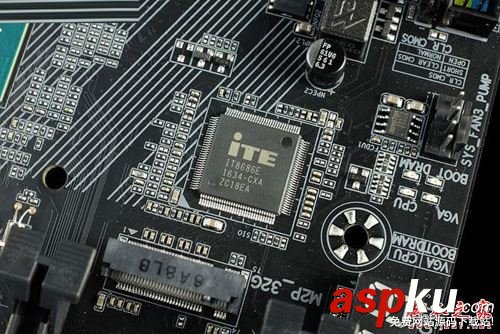

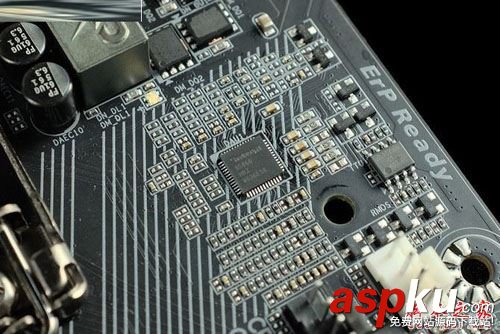

提供监控功能的iTE IT8686E Super I/O芯片。

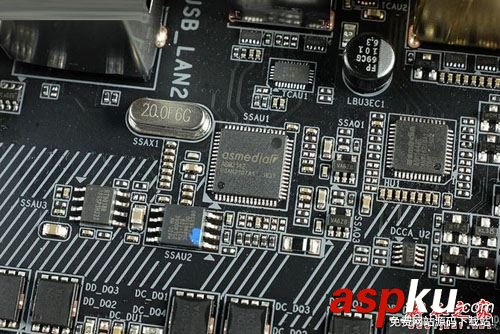

ASMedia ASM2142 USB 3.1 Gen 2芯片，右侧的是提供核显HDMI输出的ASM1442K芯片。

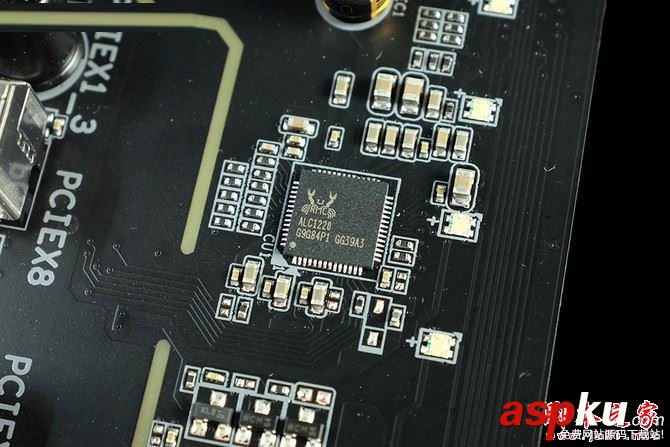

音频解码芯片为Realtek的ALC 1220，规格上支持120dB信噪比。

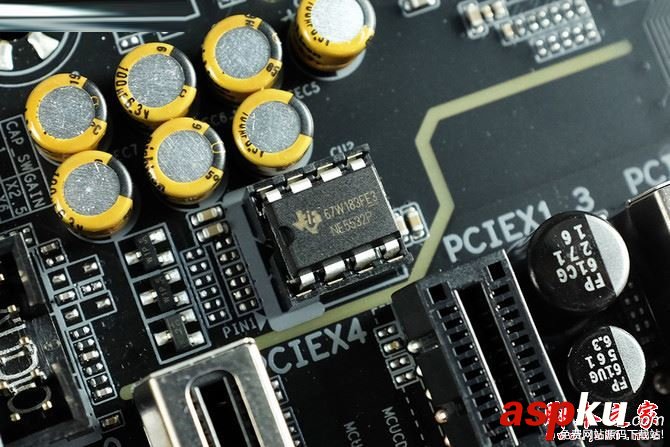

搭配TI NE5532双路低噪声高速音频运算放大器，并且支持更换。上方为nichikon音频电容。

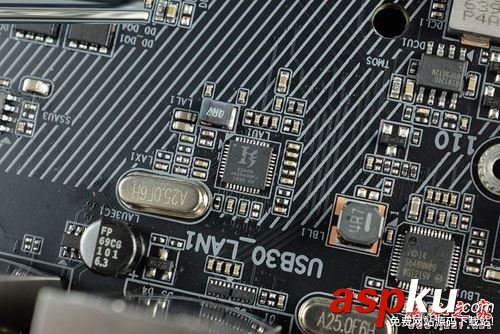

双网卡方案，Killer E2500+Intel I219V。

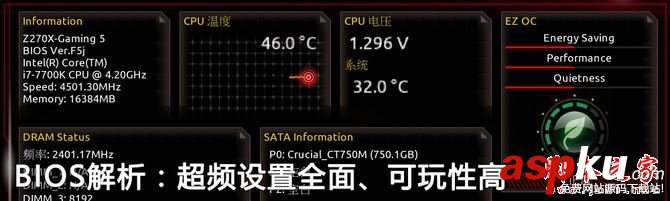

四、BIOS解析：超频设置全面、可玩性高

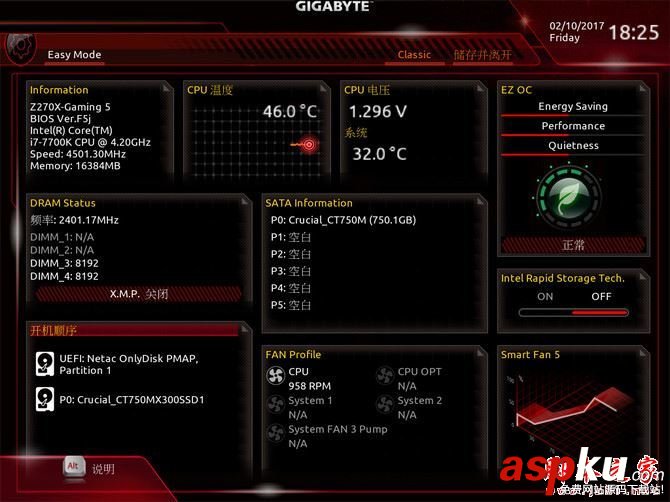

主板BIOS分为Easy Mode和Classic两种模式，Easy Mode主要是一些基本信息的展示和简单的功能操作，基本信息包括系统信息、CPU温度及电压、内存状态、硬盘信息等，简单操作包括开启X.M.P.、调整开机顺序、自动超频等。

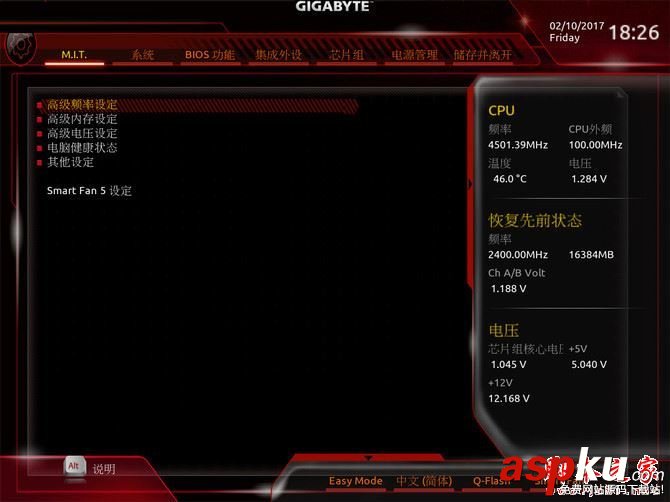

Classic模式菜单，右侧和下方有隐藏式的弹窗。

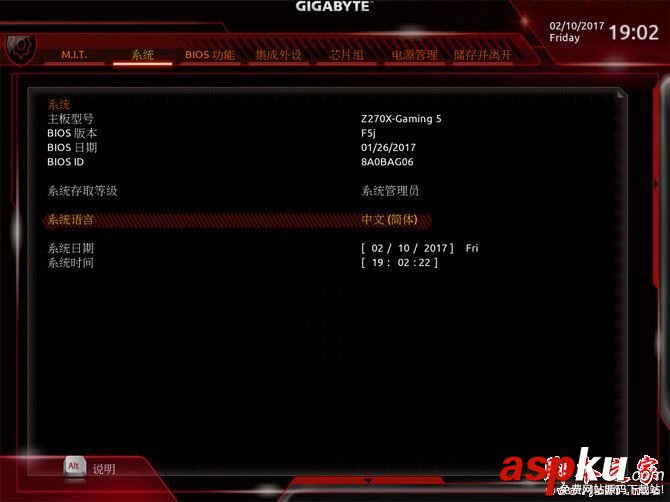

BIOS已经更新至最新版本F5j，属于Beta版本。BIOS更新还是比较简单的，从技嘉官网下载BIOS文件解压缩至U盘，之后在开机画面时按下END进入BIOS更新页面，按照流程逐步操作即可完成。

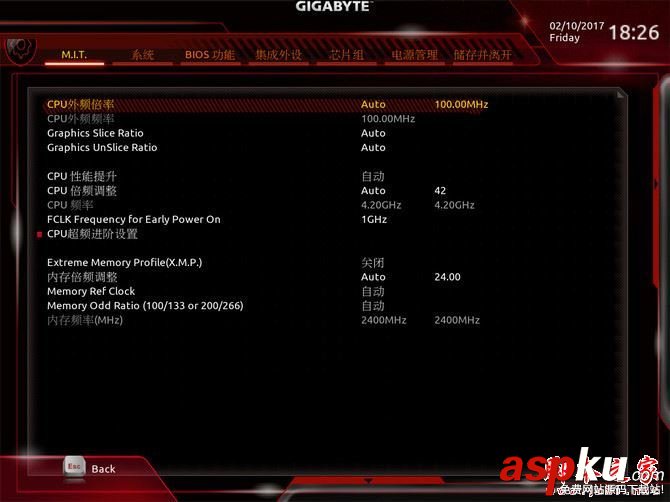

M.I.T.菜单可以对CPU外频、倍频、内存倍频等进行设置。CPU外频可以在80MHz和500MHz之间进行调节，步进为0.01MHz。CPU倍频的调节范围是8-127。内存倍频的调节范围在8-41.33之间。

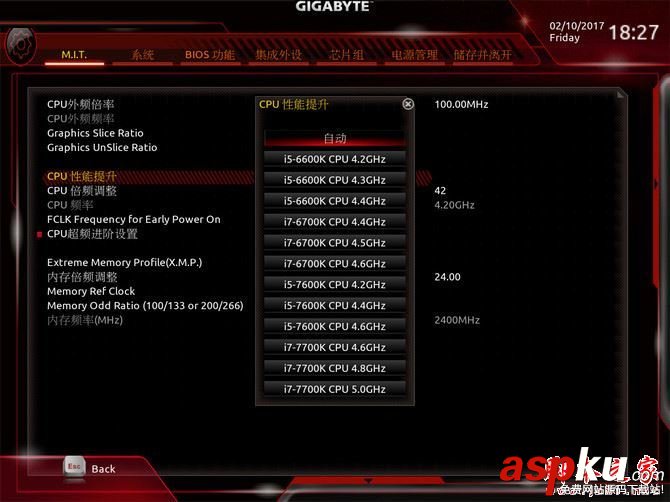

除了手动调节各种参数外，主板BIOS还预设了i5-6600K、i7-6700K、i5-7600K、i7-7700K四款处理器的不同频率的提升参数，每款处理器有3种频率可选，方便玩家自动超频。
CPU超频进阶设置菜单，能够对CPU进行更加细致的超频设置。
高级内存设定菜单。

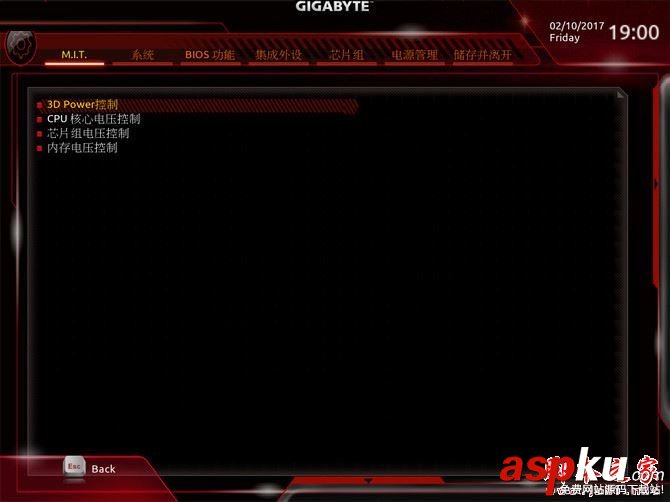

高级电压设置菜单，包括3D Power控制、CPU核心电压控制、芯片组电压控制和内存电压控制四项。

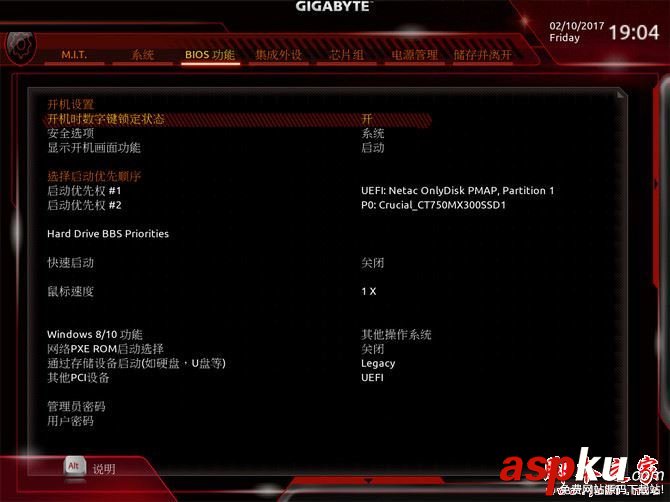

BIOS功能菜单，除了显示开机画面、快速启动等功能外还可以调节BIOS页面下的鼠标移动速度。

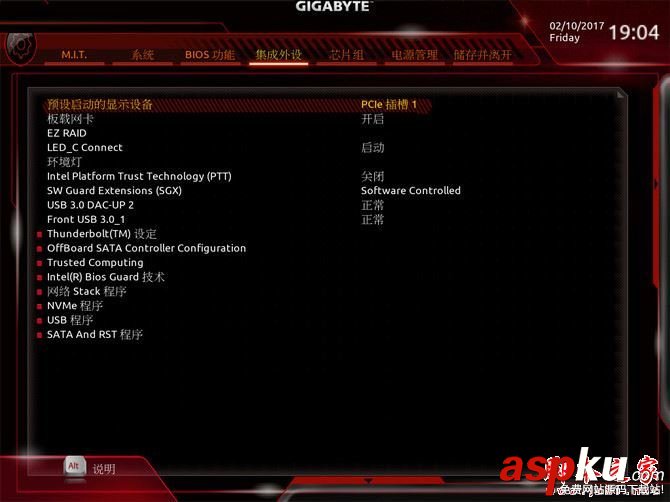

集成外设菜单，包括主板环境灯的设置。

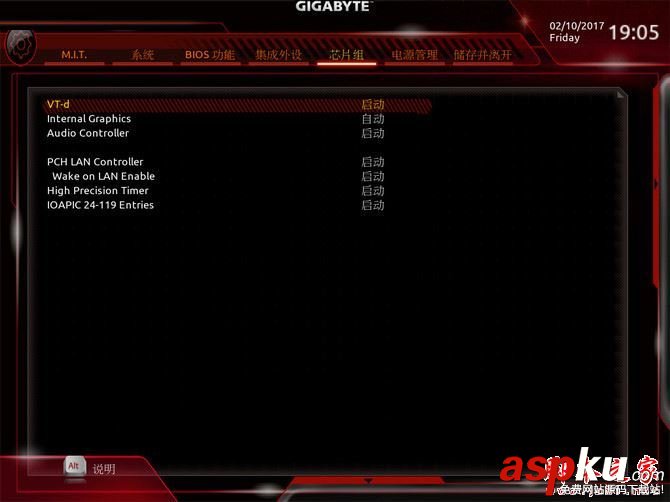

芯片组菜单。

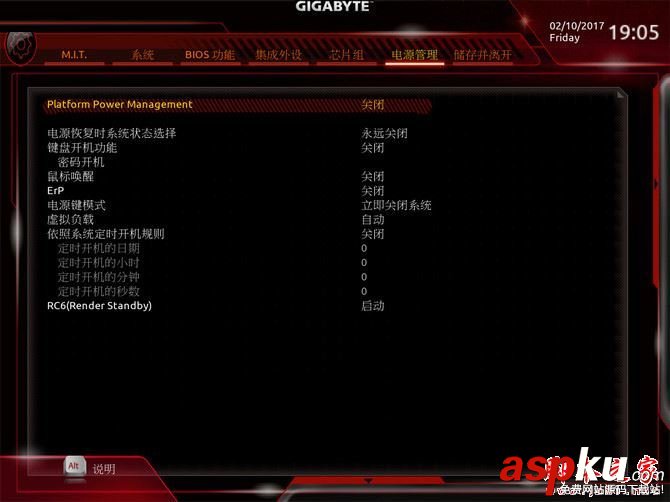

电源管理菜单。

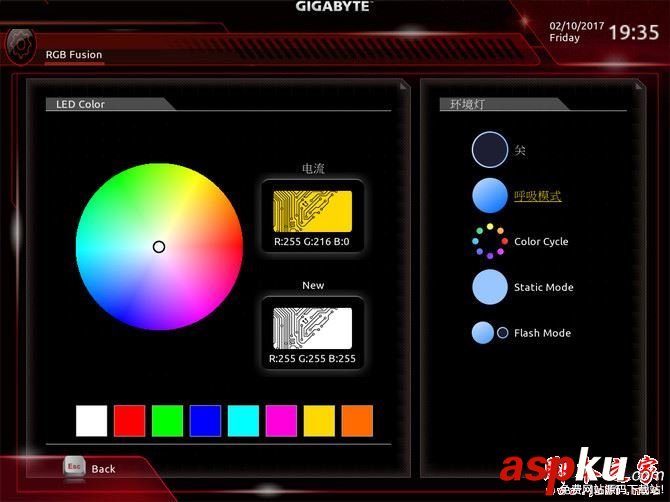

集成外设菜单下的环境灯设置，包括呼吸模式、Color Cycle、Static Mode和Flash Mode四种模式。

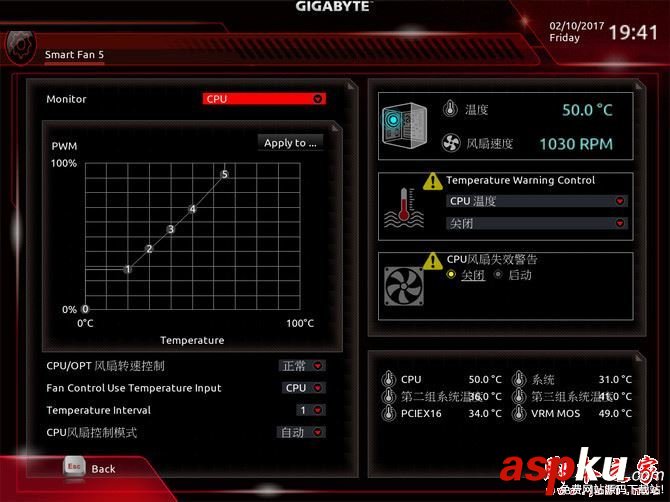

风扇调节菜单，可以调节主板上5个风扇的转速，除此之外，通过板载的6个温度传感器还可以实时监控各个位置的温度。

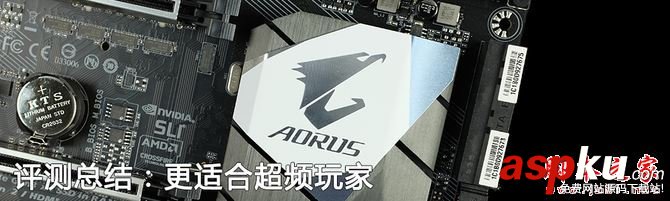

五、评测总结：更加适合超频玩家
得益于200系列芯片组PCI-E通道数的增加，Z270系列主板普遍增加了第二个M.2 SSD接口，并且能够运行在PCI-E 3.0 x4模式下，技嘉AORUS Z270X-GAMING 5自然也不例外，双M.2接口大大提升了主板的存储性能。供电方面，11相的供电设计能够为CPU带来更加稳定的电流供应。此外，炫彩魔光系统、丰富的BIOS功能都让主板有了更多的可玩性。
不可否认这款技嘉AORUS Z270X-GAMING 5主板拥有十足的竞争力，然而1799元售价也让其目标群体仅限于超频玩家，对一般用户而言仍然是B250主板+非K CPU具有更高的性价比。
