策略模式

在GOF的设计模式一书的第一章，作者讨论了若干条OO设计原则，这些原则包括了很多设计模式的核心。策略模式体现了这样两个原则——封装变化和对接口编程而不是对实现编程。设计模式的作者把策略模式定义如下：

Define a family of algorithms, encapsulate each one, and make them interchangeable. [The] Strategy [pattern] lets the algorithm vary independently from clients that use it.(策略模式定义了一系列的算法，并将每一个算法封装起来，而且使它们还可以相互替换。策略模式让算法独立于使用它的客户而变化。)

策略模式将整个软件构建为可互换部分的松耦合的集合，而不是单一的紧耦合系统。松耦合的软件可扩展性更好，更易于维护且重用性好。

为理解策略模式，我们首先看一下Swing如何使用策略模式绘制组件周围的边框。接着讨论Swing使用策略模式带来的好处，最后说明在你的软件中如何实现策略模式。

Swing 边框

几乎所有的Swing组件都可以绘制边框，包括面板、按钮、列表等等。Swing也提供了组件的多种边框类型：bevel(斜面边框)，etched(浮雕化边框)，line(线边框)，titled(标题边框)以及compound(复合边框)等。Swing组件的边框使用JComponent类绘制，它是所有Swing组件的基类，实现了所有Swing组件的常用功能。

JComponent实现了paintBorder()，该方法用来绘制组件周围的边框。假如Swing的创建者使用类似示例1的方法实现paintBorder():

// A hypothetical JComponent.paintBorder methodPRotected void paintBorder(Graphics g) {   switch(getBorderType()) {      case LINE_BORDER:   paintLineBorder(g);                          break;      case ETCHED_BORDER: paintEtchedBorder(g);                          break;      case TITLED_BORDER: paintTitledBorder(g);                          break;      ...   }}
示例1 绘制Swing边框的错误方式
示例1中JComponent.paintBorder()方法在JComponent硬编码了边框的绘制。
如果你想实现一种新的边框类型，可以想见这样的结果——需要修改JComponent类的至少三个地方：首先，添加与新边框类型相关的新的整数值。第二，switch语句中添加case语句。第三，实现paintXXXBorder()方法，XXX表示边框类型。
很显然，扩展前面的paintBorder()吃力不讨好。你会发现不仅paintBorder()很难扩展新类型，而且JComponent类不是你首先要修改的位置，它是Swing工具包的一部分，这意味着你将不得不重新编译类和重建全部工具包。你也必须要求你的用户使用你自己的Swing版本而不是标准版，Swing下一次发布后这些工作依然要做。此外，因为你为JComponent类添加了新的边框绘制功能，无论你是否喜欢每个Swing组件都可以访问该功能的现状——你不能把你的新边框限制到具体的组件类型。
可见，如果JComponent类使用示例1中的switch语句实现其功能，Swing组件就不能被扩展。
那么运用OO思想如何实现呢？使用策略模式解耦JComponent与边框绘制的代码，这样无需修改JComponent类就实现了边框绘制算法的多样性。使用策略模式封装变化，即绘制边框方法的变化，以及对接口编程而不是对实现编程，提供一个Border接口。接下来就看看JComponent如何使用策略模式绘制边框。示例2为JComponent.paintBorder()方法：
// The actual implementation of the JComponent.paintBorder() methodprotected void paintBorder(Graphics g) {   Border border = getBorder();   if (border != null) {      border.paintBorder(this, g, 0, 0, getWidth(), getHeight());   }}
示例2 绘制Swing边框的正确方式
前面的paintBorder()方法绘制了有边框物体的边框。在这种情况下，边框对象封装了边框绘制算法，而不是JComponent类。
注意JComponent把自身的引用传递给Border.paintBorder(),这样边框对象就可以从组件获取信息，这种方式通常称为委托。通过传递自身的引用，一个对象将功能委托给另一对象。
JComponent类引用了边框对象，作为JComponent.getBorder()方法的返回值，示例3为相关的setter方法。
...private Border border;...public void setBorder(Border border) {   Border oldBorder = this.border;   this.border = border;   firePropertyChange("border", oldBorder, border);   if (border != oldBorder) {      if (border == null || oldBorder == null || !(border.getBorderInsets(this).                                    equals(oldBorder.getBorderInsets(this)))) {         revalidate();      }             repaint();   }}...public Border getBorder() {   return border;}
示例3 Swing组件边框的setter和getter方法
使用JComponent.setBorder()设置组件的边框时，JComponent类触发属性改变事件，如果新的边框与旧边框不同，组件重新绘制。getBorder()方法简单返回Border引用。
图1为边框和JComponent类之间关系的类图。
图1 Swing边框
JComponent类包含Border对象的私有引用。注意由于Border是接口不是类，Swing组件可以拥有任意类型的实现了Border接口的边框(这就是对接口编程而不是对实现编程的含义)。
我们已经知道了JComponent是如何通过策略模式实现边框绘制的，下面创建一种新边框类型来测试一下它的可扩展性。
创建新的边框类型

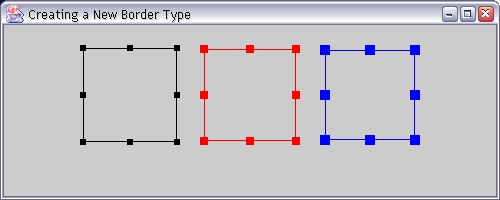

图2 新边框类型
图2显示了具有三个面板的Swing应用。每个面板设置自定义的边框，每个边框对应一个HandleBorder实例。绘图程序通常使用handleBorder对象来移动对象和改变对象大小。
示例4为HandleBorder类：
import java.awt.*;import javax.swing.*;import javax.swing.border.*;public class HandleBorder extends AbstractBorder {   protected Color lineColor;   protected int thick;   public HandleBorder() {      this(Color.black, 6);   }   public HandleBorder(Color lineColor, int thick) {      this.lineColor = lineColor;      this.thick = thick;   }   public void paintBorder(Component component,                                   Graphics g, int x, int y, int w, int h) {      Graphics copy = g.create();      if(copy != null) {         try {            copy.translate(x,y);            paintRectangle(component,copy,w,h);            paintHandles(component,copy,w,h);         }         finally {            copy.dispose();         }      }   }   public Insets getBorderInsets() {      return new Insets(thick,thick,thick,thick);   }   protected void paintRectangle(Component c, Graphics g,                           int w, int h) {      g.setColor(lineColor);      g.drawRect(thick/2,thick/2,w-thick-1,h-thick-1);   }   protected void paintHandles(Component c, Graphics g,                           int w, int h) {      g.setColor(lineColor);      g.fillRect(0,0,thick,thick); // upper left      g.fillRect(w-thick,0,thick,thick); // upper right      g.fillRect(0,h-thick,thick,thick); // lower left      g.fillRect(w-thick,h-thick,thick,thick); // lower right      g.fillRect(w/2-thick/2,0,thick,thick); // mid top      g.fillRect(0,h/2-thick/2,thick,thick); // mid left      g.fillRect(w/2-thick/2,h-thick,thick,thick); // mid bottom      g.fillRect(w-thick,h/2-thick/2,thick,thick); // mid right   }   }
示例4 HandleBorder类
HandleBorder类继承自javax.swing.border.AbstractBorder，覆盖paintBorder()和getBorderInsets()方法。尽管HandleBorder的实现不太重要，但是我们可以容易地创建新边框类型，因为Swing使用了策略模式绘制组件边框。
示例5为Swing应用。
import javax.swing.*;import javax.swing.border.*;import java.awt.*;import java.awt.event.*;public class Test extends JFrame {   public static void main(String[] args) {      JFrame frame = new Test();      frame.setBounds(100, 100, 500, 200);      frame.setDefaultCloSEOperation(JFrame.DISPOSE_ON_CLOSE);      frame.show();   }   public Test() {      super("Creating a New Border Type");      Container contentPane = getContentPane();      JPanel[] panels = { new JPanel(),                      new JPanel(), new JPanel() };      Border[] borders = { new HandleBorder(),                     new HandleBorder(Color.red, 8),                     new HandleBorder(Color.blue, 10) };      contentPane.setLayout(               new FlowLayout(FlowLayout.CENTER,20,20));      for(int i=0; i < panels.length; ++i) {         panels[i].setPreferredSize(new Dimension(100,100));         panels[i].setBorder(borders[i]);         contentPane.add(panels[i]);      }   }}
示例5 使用handleBorder
前面的应用创建了三个面板(javax.swing.JPanel实例)和三个边框(HandleBorder实例)。注意通过调用JComponent.setBorder()可以为面板简单设置具体的边框。
回想一下示例2，当JComponent调用Border.paintBorder()时，组件引用传递给组件的边框——一种委托方式。正如我前面提到的，开发人员经常将策略模式与委托共同使用。该HandleBorder类未使用组件引用，但是其他边框会用到引用从组件获取信息。比如示例6为这种类型边框javax.swing.border.EtchedBorder的paintBorder()方法：
// The following listing is from// javax.swing.border.EtchedBorderpublic void paintBorder(Component component, Graphics g, int x, int y,                          int width, int height) {   int w = width;   int h = height;   g.translate(x, y);   g.setColor(etchType == LOWERED? getShadowColor(component) : getHighlightColor(component));   g.drawRect(0, 0, w-2, h-2);   g.setColor(etchType == LOWERED? getHighlightColor(component) : getShadowColor(component));   g.drawLine(1, h-3, 1, 1);   g.drawLine(1, 1, w-3, 1);   g.drawLine(0, h-1, w-1, h-1);   g.drawLine(w-1, h-1, w-1, 0);   g.translate(-x, -y);}
示例6 从组件获取信息的Swing边框
javax.swing.border.EtchedBorder.paintBorder()方法使用它的组件引用获取组件的阴影和高亮颜色信息。
实现策略模式
策略模式相对比较简单，在软件中容易实现：
为你的策略对象定义Strategy接口编写ConcreteStrategy类实现Strategy接口在你的Context类中，保持对“`Strategy“对象的私有引用。在你的Context类中，实现Strategy对象的settter和getter方法。
Strategy接口定义了Strategy对象的行为；比如Swing边框的Strategy接口为javax.swing.Border接口。
具体的ConcreteStrategy类实现了Strategy接口；比如，Swing边框的LineBorder和EtchedBorder类为ConcreteStrategy类。Context类使用Strategy对象；比如JComponent类为Context对象。
你也可以检查一下你现有的类，看看它们是否是紧耦合的，这时可以考虑使用策略对象。通常情况下，这些包括switch语句的需要改进的地方与我在文章开头讨论的非常相似。
作业
一些Swing组件的渲染和编辑条件比其他的更加复杂。讨论如何在列表类(javax.swing.JList)使用策略模式渲染列表项。
上一次的作业
上一次的作业要求重新实现TableBubbleSortDecorator。在“装饰你的代码”一文首先讨论了JDK内建的对代理模式的支持。
简单来说，我创建了抽象类Decorator实现java.lang.reflect.InvocationHandler接口。Decorator类引用了装饰对象(或者说代理模式中的真实对象)。示例1H为Decorator类。
import java.lang.reflect.InvocationHandler;public abstract class Decorator implements InvocationHandler {   // The InvocationHandler interface defines one method:   // invoke(Object proxy, Method method, Object[] args). That   // method must be implemented by concrete (meaning not    // abstract) extensions of this class.   private Object decorated;   protected Decorator(Object decorated) {      this.decorated = decorated;   }   protected synchronized Object getDecorated() {      return decorated;   }   protected synchronized void setDecorated(Object decorated) {      this.decorated = decorated;   }}
示例1H 抽象装饰器类
尽管Decorator类实现了InvocationHandler接口，但是它没有实现该接口的唯一方法invoke(Object proxy, Method method, Object[] methodArguments)。因为Decorator类是抽象的，Decorator的扩展是具体类的话必须实现invoke()方法。
Decorator类是所有装饰器的基类。示例2H为Decorator类的扩展，具体的表排序装饰器。注意TableSortDecorator没有实现invoke()方法，它是抽象的。
import javax.swing.table.TableModel;import javax.swing.event.TableModelListener;public abstract class TableSortDecorator                                  extends Decorator                                  implements TableModelListener {   // Concrete extensions of this class must implement    // tableChanged from TableModelListener   abstract public void sort(int column);   public TableSortDecorator(TableModel realModel) {      super(realModel);   }}
示例2H 修正的TableSortDecorator
现在可以使用JDK内建的对代理模式的支持实现TableBubbleSortDecorator：
import java.lang.reflect.Method;import javax.swing.table.TableModel;import javax.swing.event.TableModelEvent;public class TableBubbleSortDecorator extends TableSortDecorator {   private int indexes[];   private static String GET_VALUE_AT = "getValueAt";   private static String SET_VALUE_AT = "setValueAt";   public TableBubbleSortDecorator(TableModel model) {      super(model);      allocate();   }   // tableChanged is defined in TableModelListener, which   // is implemented by TableSortDecorator.   public void tableChanged(TableModelEvent e) {      allocate();      }   // invoke() is defined by the java.lang.reflect.InvocationHandler   // interface; that interface is implemented by the    // (abstract) Decorator class. Decorator is the superclass   // of TableSortDecorator.   public Object invoke(Object proxy, Method method,                                          Object[] args) {      Object result = null;      TableModel model = (TableModel)getDecorated();      if(GET_VALUE_AT.equals(method.getName())) {         Integer row = (Integer)args[0],                  col = (Integer)args[1];         result = model.getValueAt(indexes[row.intValue()],                                            col.intValue());      }      else if(SET_VALUE_AT.equals(method.getName())) {         Integer row = (Integer)args[1],                 col = (Integer)args[2];         model.setValueAt(args[0], indexes[row.intValue()],                                   col.intValue());      }      else {         try {            result = method.invoke(model, args);         }         catch(Exception ex) {            ex.printStackTrace(System.err);         }      }      return result;   }   // The following methods perform the bubble sort ...   public void sort(int column) {      TableModel model = (TableModel)getDecorated();      int rowCount = model.getRowCount();      for(int i=0; i < rowCount; i++) {         for(int j = i+1; j < rowCount; j++) {            if(compare(indexes[i], indexes[j], column) < 0) {               swap(i,j);            }         }      }   }   private void swap(int i, int j) {      int tmp = indexes[i];      indexes[i] = indexes[j];      indexes[j] = tmp;   }   private int compare(int i, int j, int column) {      TableModel realModel = (TableModel)getDecorated();      Object io = realModel.getValueAt(i,column);      Object jo = realModel.getValueAt(j,column);      int c = jo.toString().compareTo(io.toString());      return (c < 0) ? -1 : ((c > 0) ? 1 : 0);   }   private void allocate() {      indexes = new int[((TableModel)getDecorated()).                          getRowCount()];      for(int i=0; i < indexes.length; ++i) {         indexes[i] = i;               }   }}
示例3H 修正的TableBubbleSortDecorator
使用JDK内建的对代理模式的支持和设计良好的基类，通过继承Decorator及实现invoke()方法很容易实现装饰器。
邮件
给我的一封邮件里这样写到：
根据我在树上选择的节点工具栏要显示特定的按钮。我创建了工具栏装饰器，它的构造函数参数为JToolBar工具栏。装饰器包含一个showButtonForNode()方法根据节点改变按钮。我调用在树的选择监听器的valueChanged()方法中调用showButtonForNode()方法。这样使用装饰器模式正确吗？
很多设计模式可以达到功能扩展的目的；比如在Java设计模式中，你已经知道如何使用代理模式，装饰器模式和策略模式来扩展功能。由于他们都可以实现相同的目标(功能扩展)，在具体情况下使用哪个模式就很难判断。
装饰器模式的主要解决问题的点在于：在运行时结合多种行为；比如理解代理设计模式一文的“上一次得作业”部分，我展示了Swing表格排序和过滤相结合的方法。
TableSortDecorator sortDecorator = new TableBubbleSortDecorator(table.getModel());TableFilterDecorator filterDecorator = new TableHighPriceFilter(sortDecorator);table.setModel(filterDecorator);
前面的代码中，过滤装饰器装饰了排序装饰器，排序装饰器装饰了表格模型；结果表格模型可以排序和过滤数据。
对于邮件中的问题，使用工具栏按钮与其他行为组合不太合适，所以装饰器模式可能不合适。这种情况代理模式看来更好，在编译阶段而不是运行时就可以获取代理和真实对象的关系，从而扩展功能。
