七类水晶头制作方法(七类网线制作过程)

2020-03-08 22:07:24
字体:
来源:转载
供稿:网友

七类水晶头制作步骤如下

第一步、剥除外皮

七类水晶头,七类网线

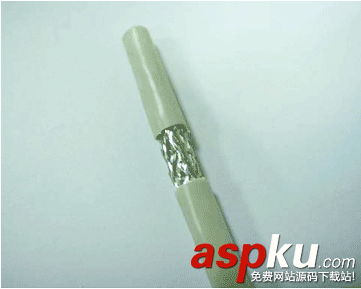

第二步、露出隔离层或地线

七类水晶头,七类网线

第三步、将隔离层或地线翻开

七类水晶头,七类网线

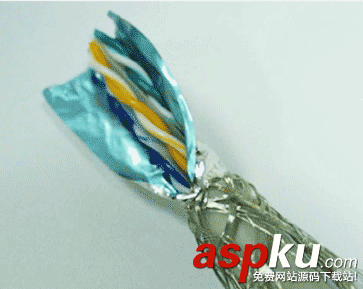

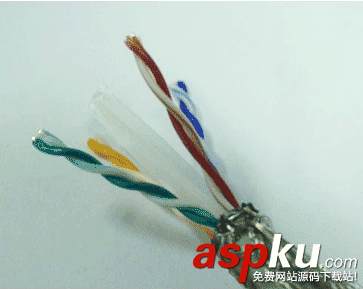

第四步、去除锡箔层或胶膜层

七类水晶头,七类网线

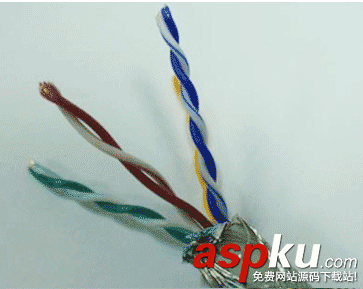

第五步、去除中间的十字隔板(如果有)

七类水晶头,七类网线

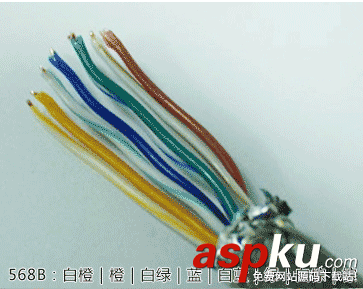

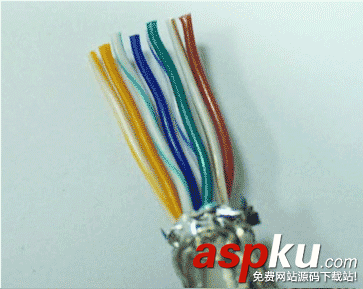

第六步、将外漏的线整直,并依TIA568B的线对排列

七类水晶头,七类网线

第七步、前端先行剪齐

七类水晶头,七类网线

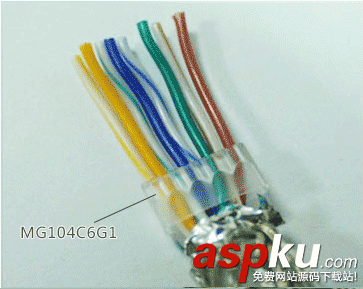

第八步、套入MG104C6G1的T套,宽口在后并推到底

七类水晶头,七类网线

第九步、前端再修剪,并保留外漏4.50MM

七类水晶头,七类网线

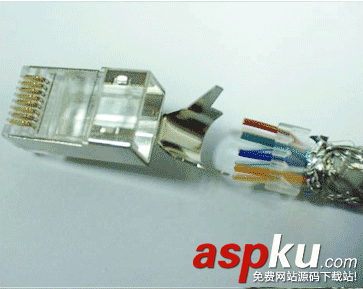

第十步、依方向插入PLUG(七类水晶头)

七类水晶头,七类网线

第十一步、插入线材并推到底,使芯线完全插入PLUG之芯线孔

七类水晶头,七类网线

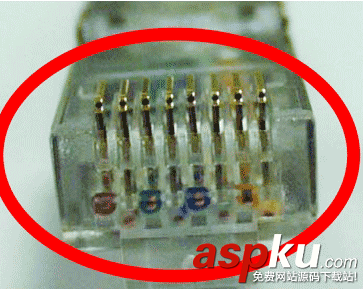

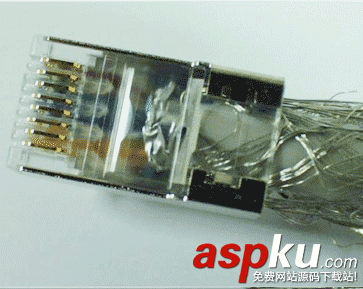

第十二步、可从前端检视,均完全顶至最前端PLUG之芯线孔

七类水晶头,七类网线

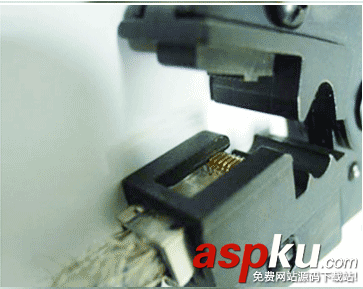

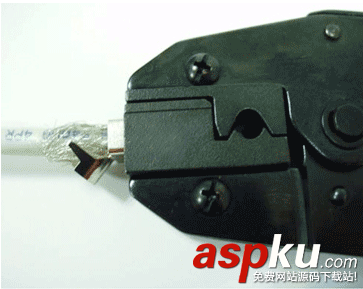

第十三步、放入手工具前端,压制金属片(保证你的网线钳支持七类网线才行)

七类水晶头,七类网线

第十四步、将手工具压制底部至标准深度,手工具会自动弹开

七类水晶头,七类网线

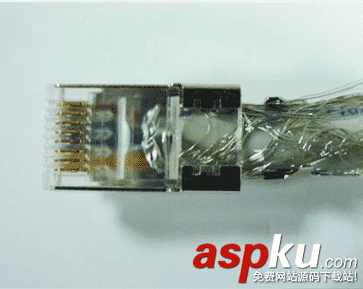

第十五步、将末端的固定扳平

七类水晶头,七类网线

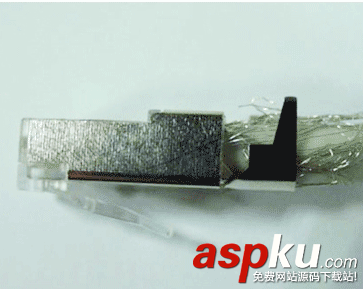

第十六步、将固定扣的两端略往内扳,并确定隔离层或地线有充分接触

七类水晶头,七类网线

到此就完成了,其实推荐大家使用万兆光纤,千M支持110M左右。
