如何实现同一路由器不同vlan之间的通信?vlan划分配置方法

2020-03-08 22:25:39
字体:
来源:转载
供稿:网友

VLAN(Virtual Local Area Network)的中文名为"虚拟局域网"。VLAN是一种将局域网设备从逻辑上划分成一个个网段,从而实现虚拟工作组的新兴数据交换技术。本文是小编带来如何实现同一路由器不同vlan之间的通信,大家可以参考了解下!

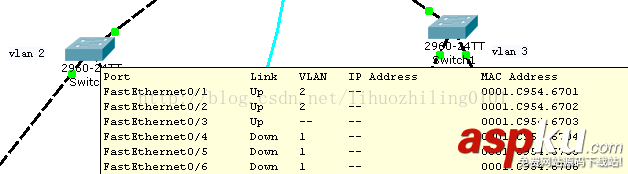

第一步,看拓扑图。

vlan,路由器,vlan划分

先把pc上的ip都配好。开始设置

switch0:

>en

>conf t

>vlan 2

>exit

>int fa 0/1

>switchport access vlan 2

>exit

>int fa 0/2

>switchport access vlan 2

>exit

>int fa 0/3

>switchport mode trunk

>end

vlan,路由器,vlan划分

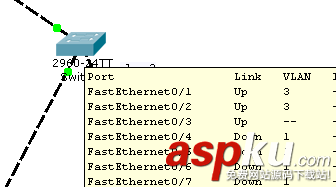

switch1:

>en

>conf t

>vlan 3

>exit

>int fa 0/1

>switchport access vlan 3

>exit

>int fa 0/2

>switchport access vlan 3

>exit

>int fa 0/3

>switchport mode trunk

>end

vlan,路由器,vlan划分

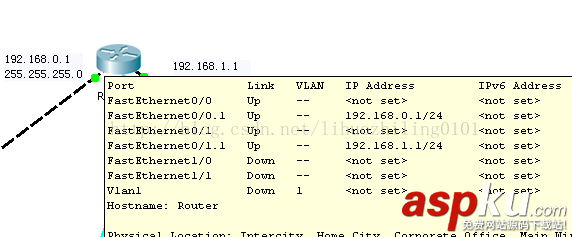

Router0:

>enable

>configure terminal

>interface fastEthernet 0/0

>no ip adderss //清除ip

>no shutsown

>exit

>interface fastEthernet 0/0.1 //子接口设置

>encapsulation dot1Q 2 //封装协议 连到vlan 2

>ip address 192.168.0.1 255.255.255.0

>exit

>interface fastEthernet 0/1

>no ip adderss //清除ip

>no shutsown

>exit

>interface fastEthernet 0/1.1 //子接口设置

>encapsulation dot1Q 3 //封装协议 连到vlan 3

>ip address 192.168.1.1 255.255.255.0

>end

vlan,路由器,vlan划分

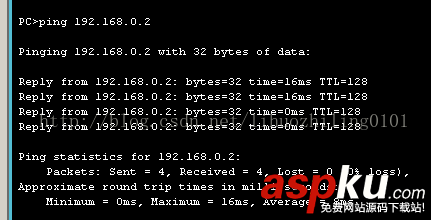

pc0 CMD:

ping PC1

vlan,路由器,vlan划分

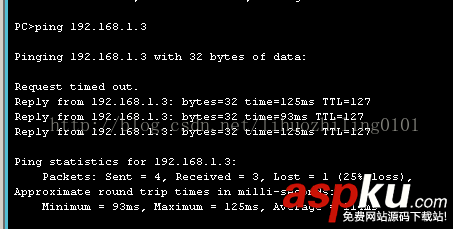

ping PC 3

vlan,路由器,vlan划分


注:相关教程知识阅读请移步到组网频道。
