Swift操作Quartz 2D进行简单的绘图与坐标变换的教程

2020-03-09 17:48:49
字体:
来源:转载
供稿:网友
这篇文章主要介绍了Swift操作Quartz 2D进行简单的绘图与坐标变换的教程,Quartz 2D是Core Graphics框架中的一个重要组件,经常被Mac OS或和iOS开发者用来绘图,需要的朋友可以参考下


Quartz 2D简介
Quartz 2D是苹果公司开发的一个二维图形绘制引擎,同时支持iOS和Mac系统。

它是一套基于C的API框架,提供了低级别、轻量级、高保真度的2D渲染。它能完成的工作有:

  • 绘制图形 : 线条/三角形/矩形/圆/弧等
  • 绘制文字
  • 绘制/生成图片(图像)
  • 读取/生成PDF
  • 截图/裁剪图片
  • 自定义UI控件

Quartz 2D进行绘图
iOS绘图技术主要有UIKit,Quartz 2D,Core Animation和OpenGL ES。我们平常对UIKit应该不陌生,而Quartz 2D与UIKit的一个区别是:
Quartz 2D的坐标原点在左下角,而UIKit的坐标原点在左上角。
在开始前作下准备工作:创建一个新的Cocoa Touch Class,继承自UIView,然后去StoryBoard把view视图关联下新创建的类。

1.填充和描边
重写绘图方法drawRect(),添加代码:

复制代码代码如下:

 override func drawRect(rect: CGRect) {
     //填充背景
     UIColor.brownColor().setFill()
     //填充矩形
     UIRectFill(rect)
     UIColor.whiteColor().setStroke()
     //矩形描边
     let frame = CGRectMake(10, 24, 100, 300)
     UIRectFrame(frame)
}

运行效果:



Swift,Quartz 2D



2.绘制三角形
确定三个点就能绘制出三角形,当然其他的图形(如矩形)也是类似。
在drawRect()里添加代码:

复制代码代码如下:

override func drawRect(rect: CGRect) {
    let context = UIGraphicsGetCurrentContext()
    //绘制起始点
    CGContextMoveToPoint(context, 120, 104)
    //从起始点到这一点
    CGContextAddLineToPoint(context, 150, 204)
    CGContextAddLineToPoint(context, 200, 104)
    //闭合路径
    CGContextClosePath(context)
    UIColor.blackColor().setStroke()
    UIColor.greenColor().setFill()
    //绘制路径
    CGContextDrawPath(context, CGPathDrawingMode.FillStroke)
}

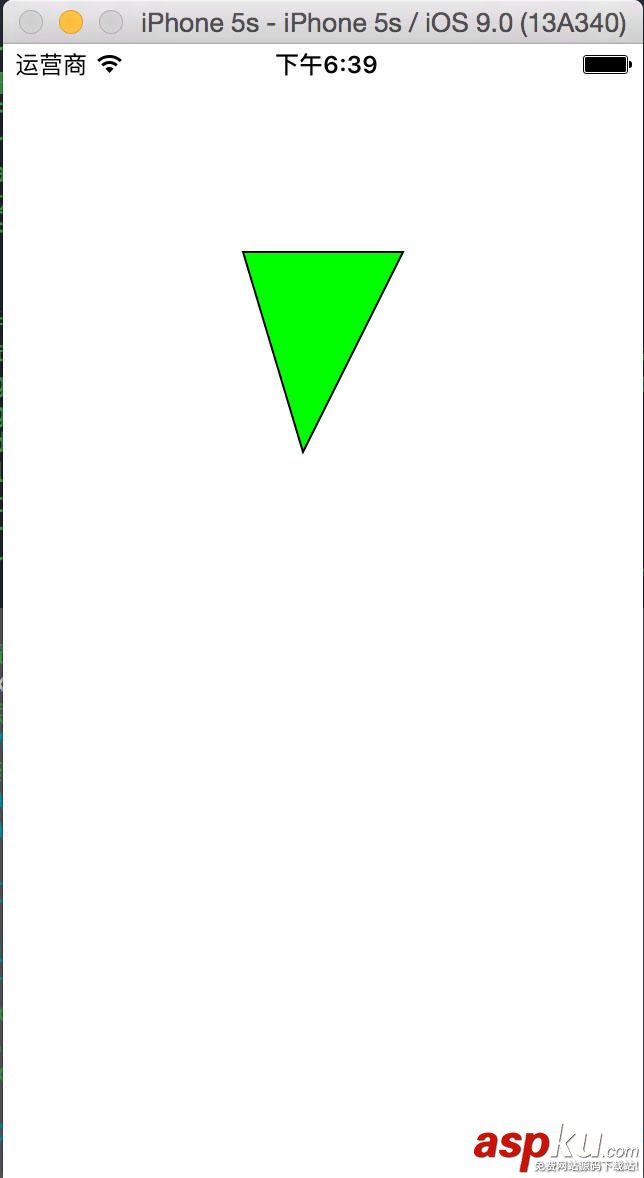

运行效果:



Swift,Quartz 2D

依此类推,大家可以试试怎么去画长方形,正方形和不规则多边形。

3.绘制图片和文字
首先准备一张图片放入工程中,注意不要放在Assets.xcassets文件夹下,因为这里寻找的路径是在工程文件夹。而如果把图片放在Assets.xcassets文件夹下,就要使用另外的一种方法。
在drawRect()里添加代码:

复制代码代码如下:

override func drawRect(rect: CGRect) {
    //绘制图片和文字
    //这种方式添加图片需要把图片放到根目录下,而不是Assets.xcassets下
    let imagePath = NSBundle.mainBundle().pathForResource("头像004", ofType: "jpg")
    let image = UIImage(contentsOfFile: imagePath!)
    //具体位置根据你的图片来调整
    image?.drawInRect(CGRectMake(100,100, 200, 200))
    let src="/uploads/allimg/160425/1A64G546-2.jpg?2016318141042" style="border: 1px solid rgb(204, 204, 204); border-image-source: none; vertical-align: bottom; padding: 1px; overflow: hidden; max-width: 650px;" />




Quartz 2D中的坐标变换
注意:坐标变换操作必须要在添加图形之前,如果设置在添加图形之后的话会无效。

我们先画一个正方形做完参考:

复制代码代码如下:

override func drawRect(rect: CGRect) {
    let context = UIGraphicsGetCurrentContext()
    CGContextSetLineWidth(context, 2.0)
    CGContextSetStrokeColorWithColor(context, UIColor.redColor().CGColor)
    let rectangle = CGRectMake(125, 50, 50, 50)
    CGContextAddRect(context, rectangle)
    CGContextStrokePath(context)
}



Swift,Quartz 2D

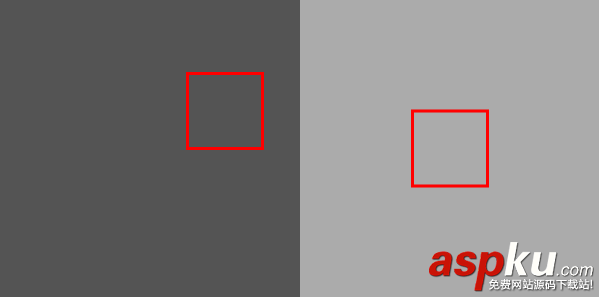

1、平移
func CGContextTranslateCTM(c: CGContext?, _ tx: CGFloat, _ ty: CGFloat)
该方法相当于把原来位于 (0, 0) 位置的坐标原点平移到 (tx, ty) 点。在平移后的坐标系统上绘制图形时,所有坐标点的 X 坐标都相当于增加了 tx,所有点的 Y 坐标都相当于增加了 ty。

复制代码代码如下:

override func drawRect(rect: CGRect) {
    let context = UIGraphicsGetCurrentContext()
    CGContextSetLineWidth(context, 2.0)
    CGContextSetStrokeColorWithColor(context, UIColor.redColor().CGColor)
    CGContextTranslateCTM(context, -50, 25) // 向左向下平移
    let rectangle = CGRectMake(125, 50, 50, 50)
    CGContextAddRect(context, rectangle)
    CGContextStrokePath(context)
}



Swift,Quartz 2D



2、缩放
func CGContextScaleCTM(c: CGContext?, _ sx: CGFloat, _ sy: CGFloat)
该方法控制坐标系统在水平方向和垂直方向上进行缩放。在缩放后的坐标系统上绘制图形时,所有点的 X 坐标都相当于乘以 sx 因子,所有点的 Y 坐标都相当于乘以 sy 因子。

复制代码代码如下:

override func drawRect(rect: CGRect) {
    let context = UIGraphicsGetCurrentContext()
    CGContextSetLineWidth(context, 2.0)
    CGContextSetStrokeColorWithColor(context, UIColor.redColor().CGColor)
    CGContextScaleCTM(context, 0.5, 1)
    let rectangle = CGRectMake(125, 50, 50, 50)
    CGContextAddRect(context, rectangle)
    CGContextStrokePath(context)
}



Swift,Quartz 2D

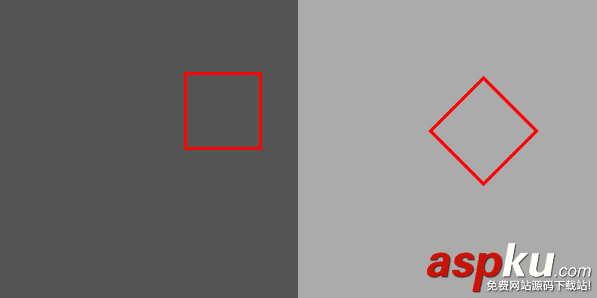

3、旋转
func CGContextRotateCTM(c: CGContext?, _ angle: CGFloat)
该方法控制坐标系统旋转 angle 弧度。在缩放后的坐标系统上绘制图形时,所有坐标点的 X、Y 坐标都相当于旋转了 angle弧度之后的坐标。

复制代码代码如下:

override func drawRect(rect: CGRect) {
    let context = UIGraphicsGetCurrentContext()
    CGContextSetLineWidth(context, 2.0)
    CGContextSetStrokeColorWithColor(context, UIColor.redColor().CGColor)
    CGContextRotateCTM(context, CGFloat(M_PI_4))
    let rectangle = CGRectMake(125, 50, 50, 50)
    CGContextAddRect(context, rectangle)
    CGContextStrokePath(context)
}



Swift,Quartz 2D

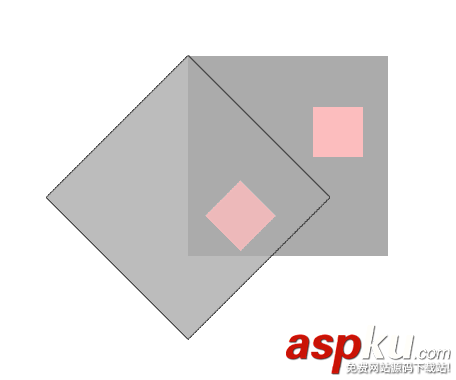

注意:旋转的时候,是整个 layer 都旋转了,所以 layer 看起来应该是这样的:

Swift,Quartz 2D

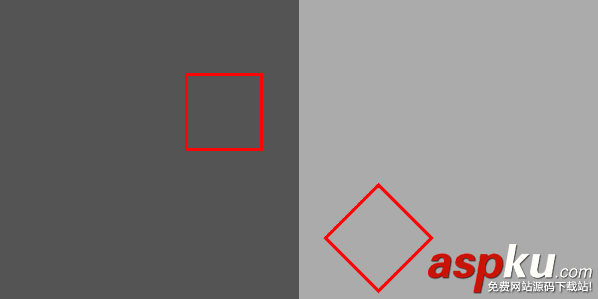

这个时候若想移动 view ,就应该按照这个旋转过的坐标系来移动:

复制代码代码如下:

override func drawRect(rect: CGRect) {
    let context = UIGraphicsGetCurrentContext()
    CGContextSetLineWidth(context, 2.0)
    CGContextSetStrokeColorWithColor(context, UIColor.redColor().CGColor)
    CGContextRotateCTM(context, CGFloat(M_PI_4))
    CGContextTranslateCTM(context, 0, -100) // 在新坐标系中向上移动100点,视图上看起来像是向右向上都移动了
    let rectangle = CGRectMake(125, 50, 50, 50)
    CGContextAddRect(context, rectangle)
    CGContextStrokePath(context)
}



Swift,Quartz 2D



注:相关教程知识阅读请移步到swift教程频道。
