用CAD画图时效率有点慢怎么办?那这几个作图原则和技巧你必须要掌握!

2020-07-04 10:04:25
字体:
来源:转载
供稿:网友

  CAD是利用计算机以及其图形设备来帮助设计人员进行设计工作的软件,对于设计类的人员,想必用到这款软件会用到的比较多,而对于普通人来说,可能我们都不会接触到这款软件。

  而对于设计类的人员来说,使用CAD来

  进行工作的话,不管你是新手小白,还是老员工,掌握了CAD画图的这几个技巧,就能够让我们的工作效率大大提升。今天小编就来为大家分享CAD的画图原则与技巧,希望能够提高你的制图速度。

  首先我们要说的书使用CAD画图的几个原则:

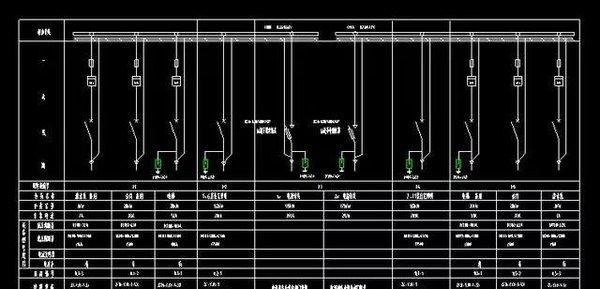

  1、我们在作图的时候,需要根据【设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图】这一的一个步骤来进行。

  2、在绘图的时候,始终使用1:1这样的一个比例。而为了改变图样的大小,我们可以在打印时,在图纸空间内设置不同的打印比例就可以了。

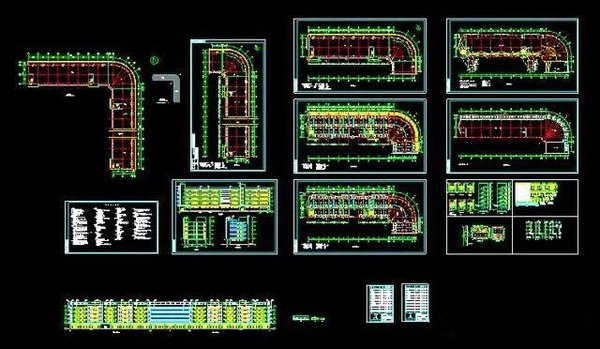

  3、最后,我们不要最好不要讲图框与图形绘制在同一幅图当中,应该在布局(LAYOUT)当中,插入图框按块,最后打印出图。

  然后我们要说的是画图的几个技巧:

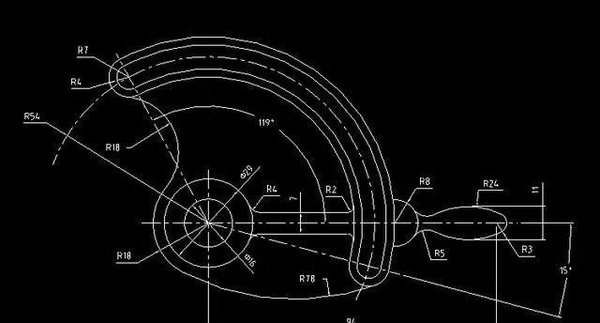

  技巧1:

  我们首先需要熟练地掌握CAD当中的各种命令,因为在CAD里干同一件事情的话,可以通过使用多种命令来实现,这样我们就可以以最快的速度来达到目的了,所以此时我们必须熟练地掌握各种命令的功能特点。

  技巧2:

  作图姿势要正确。我们在画图时,左手应该放在键盘的【回车键】旁边,因为我们日常在作图时使用到的最多的“L(直线)”、“M(移动)”、“O(偏移)”、“H(填充)”、“I(插入图块)”、“Enter(确认、执行上一命令)”均在此,而我们的右手握住鼠标。

  技巧3:

  建立常用的图块。在使用CAD画图时,有的团我们经常会用到,所以此时如果将它建成图块健在模板里,这样就可以在使用时插入的过程当中节约更多的时间了。

  技巧4:

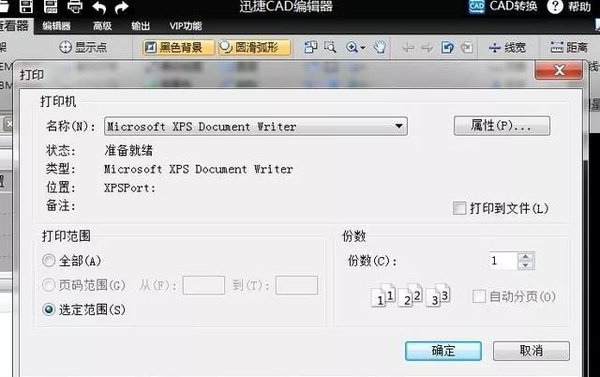

  CAD打印功能巧用。图绘制好以后,我们将图纸打印出来进行查看,最方便也最直观。所以在打印图纸的设置当中,就需要选择合适的打印机和适合的打印范围,打印出最好的图纸。

  技巧5:

  能使用最高版本的软件就尽量使用。这是因为高版本的软件,肯定要比低版本的要好。而且许多低版本上的功能也都被高版本所兼容了,使用起来一样方便。同时,新的功能多多进行实践学习就能够掌握了。

  技巧6:

  可以去适当地使用ACAD二次开发程序,必要时可以自己编制Lisp以用于自己经常要完成的繁琐的工作。但是,这一点一定要建立在熟悉CAD各种自身命令的基础上,不要当花费了大量时间编制出了一个程序,结果CAD就有此命令,得不偿失还浪费时间。

  技巧7:

  AutoCAD快捷键,如果你想要提高自己工作时的绘图效率,相信没有人不想的,那就只有一个办法了,那就是熟练的对AutoCAD快捷键进行操作,只有熟练的进行操作,才能让我们在日积月累的过程当中,更好地熟悉它们,而AutoCAD的熟练操作同样需要键盘输入。同时,熟悉CAD中的快捷键命令,也可以简化操作步骤,提高绘图效率。

  以上呢就是小编为大家总结的关于使用CAD制图的一些窍门了,不管你是一名新手还是老油条,掌握本文中所说的这些技巧,才能让你在日常画图的工作中提升效率,同时希望通过本文的介绍,能够给对你的工作有所帮助才是最好的。
