使用 powerdesigner 15的Object Oriented Model生成 nhibernate实体类，映射文件和数据访问层

以前一直是通过powerdesigner 的Object Oriented Model生成数据库表，再通过代码Generator生成nhibernate实体类，映射文件。感觉不是很直接。

使用powerdesigner 15的内置功能，就可以生成nhibernate的数据访问层。不过默认的用在实际环境中不是很好，可以改一下模板生成自已需要的。下面是实际步骤。

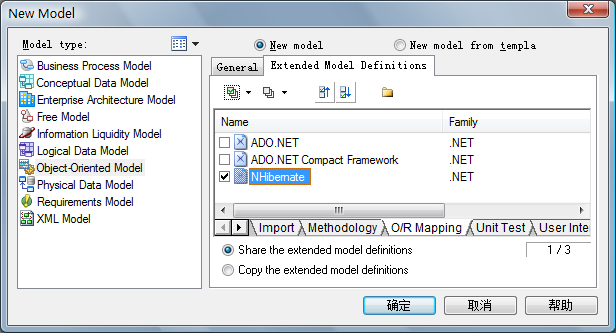

建立一个object oriented model,选c#2.0和nhibernate

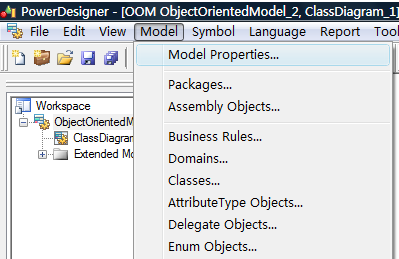

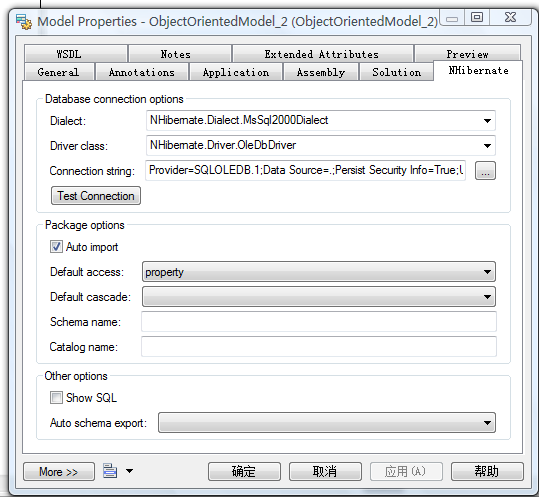

 改变model properties，修改其中的nhibernate设置

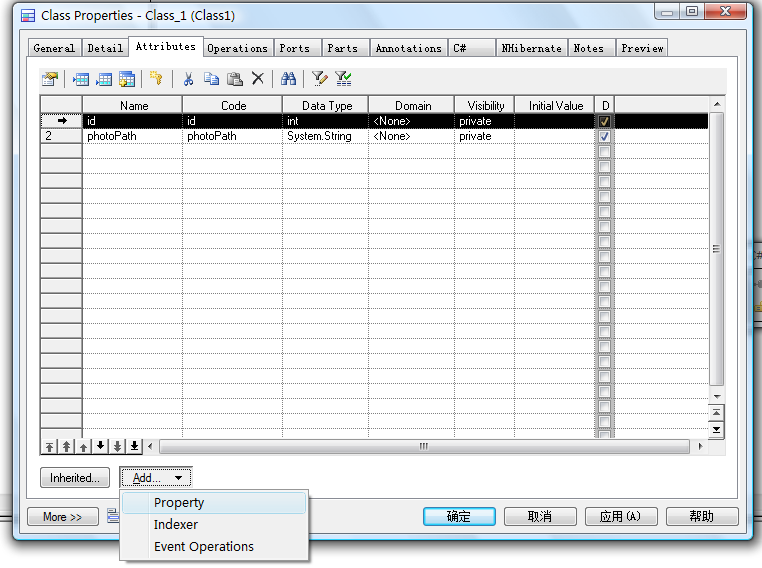

 给类加上property，并设置一个id

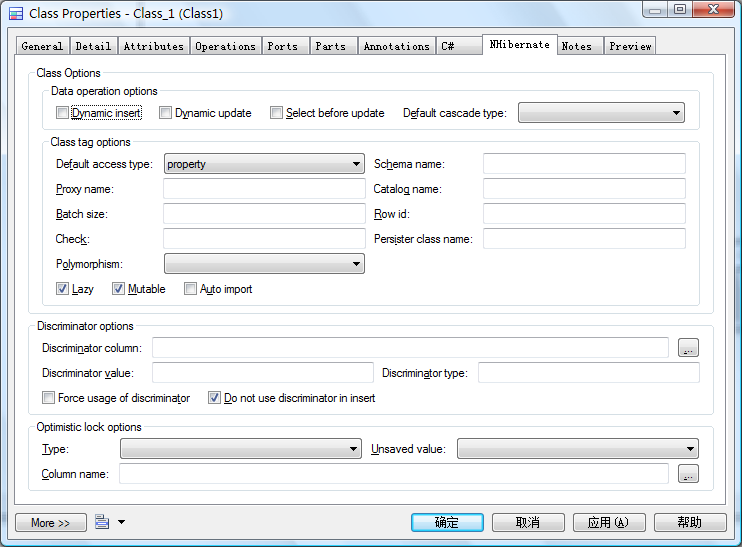

 谡饫锟梢约由吓渲梦募柚?/p>

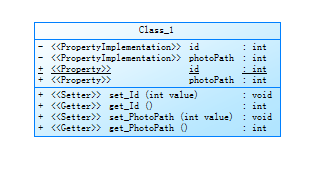

设计的类图

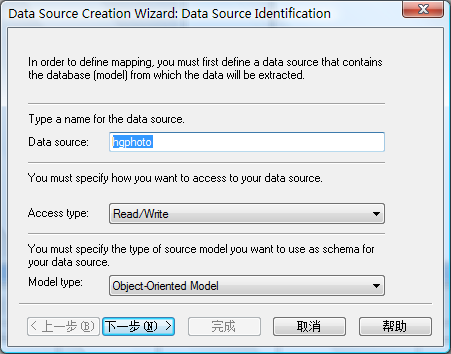

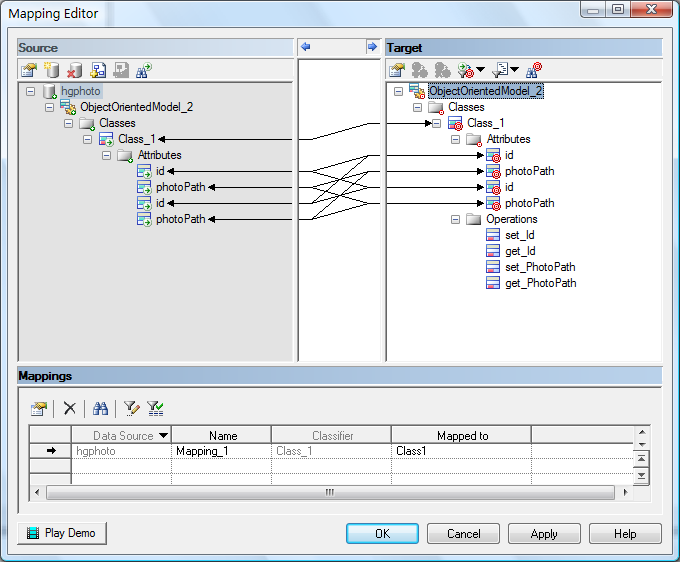

最关键的一步，设置mapping editor，在tool菜单设置，不然生成不了 nhibernate映射文件和数据访问层。

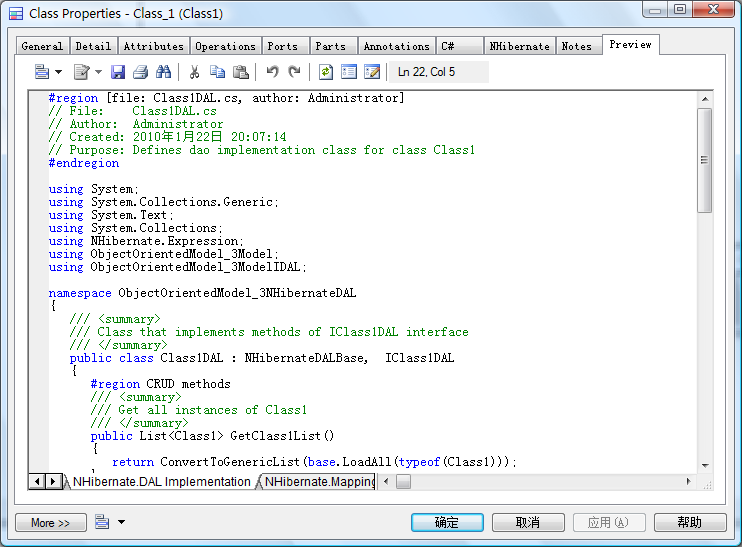

 可以看到preview代码，用language菜单中的generation c# 2 code生成物理文件。物理数据库最好是通过object oriented model转换生成。


 可以设置生成nhibernate代码的vs版本，包括vs2005和vs2008。

类似用扩展模型的方式，也可以生成ado.net数据访问层和单元测试。

选择java语言则可以生成的基于hibernate或ejb3的数据访问层。
