图解组建硬盘阵列raid的方法

2023-07-22 11:48:36
字体:
来源:转载
供稿:网友

Raid的安装基本步骤如下:

1、BIOS设置打开Raid功能;

2、开机画面按相应热键进入Raid模式设置;

3、制作Raid驱动;

4、安装操作系统过程中加载Raid驱动;

5、系统里面安装Raid管理软件。

(1)Intel平台XP Raid设置和组建;

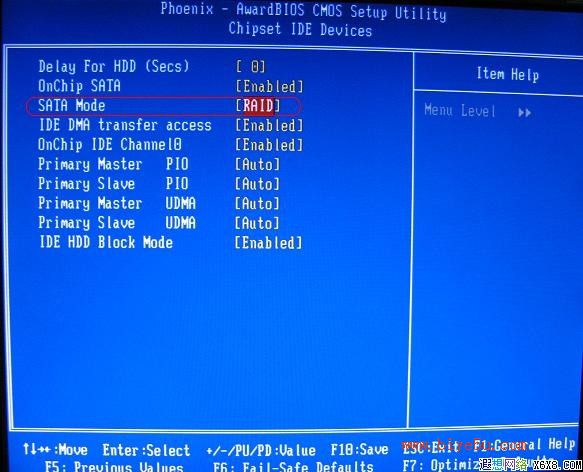

BIOS—>Integrated Peripherals—>Chipset IDE Device—>SATA Mode—>Raid Mode

保存CMOS设置重新启动计算机,在开机画面会提示按“Ctrl+I”热键进入Raid模式设置界面:

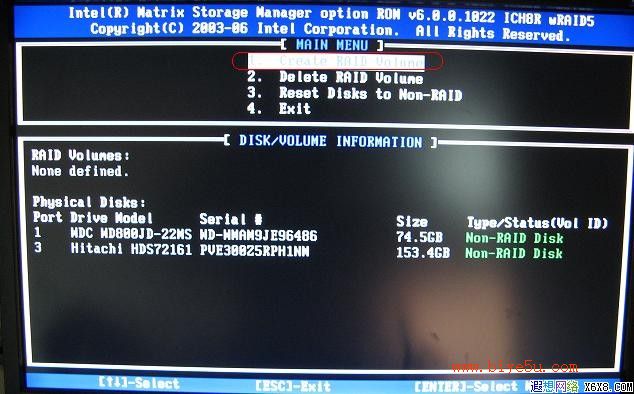

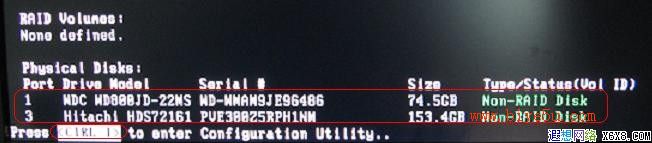

由上面图片可以看到硬盘提示为Non-RAID Disk,还没有组建Raid,画面最后一句就是提示按“Ctrl+I”进入Raid架构设置界面,如下图:



图中:

1、Create RAID Volume  (注:创建RAID。)

2、Delete RAID Volume (注:删除RAID。)

3、Reset Disks to Non-RAID  (注:将磁盘重新设置非RAID模式)

4、Exit  (注:退出)

所以要组建Raid就选择1、回车进去,到下图:

图中:

Name:Volume0  (注:Raid名字)

RAID Level:Raid0(Stripe) (注:RAID模式,包括Raid1(Mirror)、0+1、5等)

Disks:Select Disks  (注:选择硬盘,因为只有两个硬盘,所以就没什么选择的啦)

Strip Size:128KB  (注:控制器写到逻辑卷中一个物理磁盘的大小,建议采用默认值)

Capacity:149.1GB  (注:Raid最终总容量。在这里插入各种模式Raid容量的计算公式)

RAID 0 N*单位硬盘容量

RAID 1 硬盘总容量/N

RAID 0+1 硬盘总容量*2/N

RAID 5 硬盘总容量*(N-1)/N

注:N指硬盘数量。单位硬盘容量指一块硬盘的容量,但是以最小容量那一块做标准。硬盘总容量=N*单位硬盘容量。

设置好这些参数后,按下“[F7]-Finish”,就会跳出是否清空硬盘的对话框。一定要选择“Y”,不然组成的Raid会使用不稳定,例如,蓝屏、死机、系统无法启动等等。

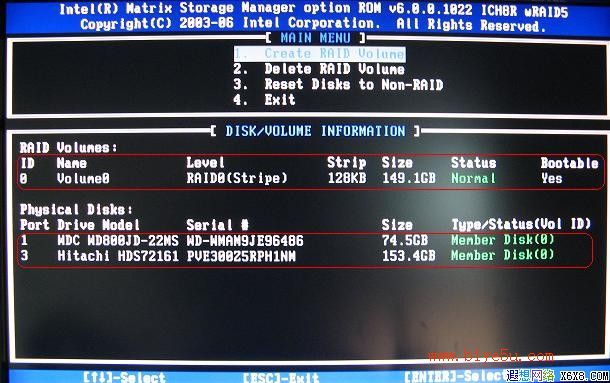

选择“Y”,回车后,就回到第一个画面,但是跟之前可不一样罗,注意看下图红线框部分跟这前的图对比,区别就在于Raid模式组建成功了:

保存退出就开始安装系统了。

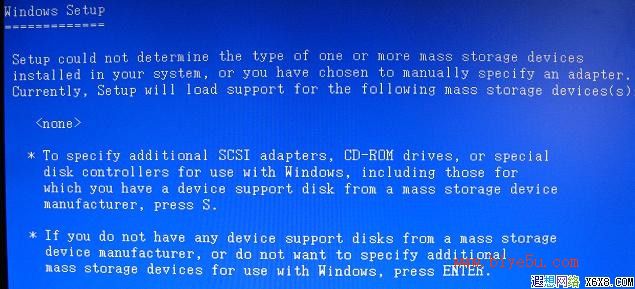

XP安装Raid驱动的步骤所有芯片都一样,但驱动加载稍有不同。即在安装过程中按“F6”键启动Raid驱动加载,然后用软驱把制作好的软盘驱动安装进去就行了,其它部分跟正常安装XP系统无异。什么时候按“F6”?系统光盘启动到蓝色背景安装界面,显示的第一话“Press F6…………”这个时候按。什么时候加载软盘驱动?出现下图的时候按“S”键进入加载程序:

I965+ICH8R(如:5P965+GLI、AP965+GLI)平台需要加载的驱动如下图:

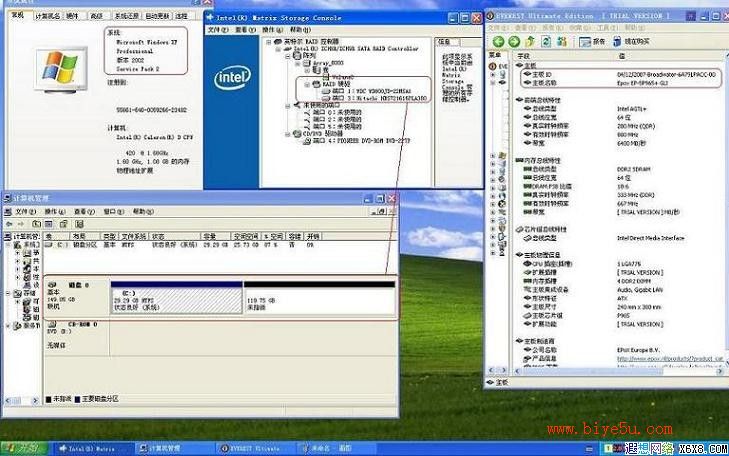

如果驱动正确并成功地加载了的话,那在分区界面只会看到一个硬盘,而且容量与在Raid模式设置时的容量相符。正常分区安装就可以了。完成安装截图:

(2)nForce平台XP Raid设置和组建;

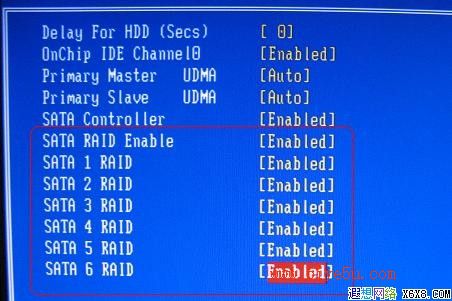

BIOS—>Integrated Peripherals—>Chipset IDE Device—>SATA RAID Enable—>Enable,并且相应地将硬盘位置的Raid端口打开,例如下图的SATA 1 RAID至SATA 6 RAID:

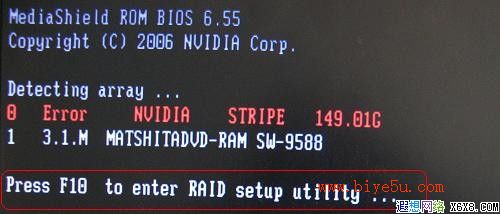

保存设置重新启动计算机,开机画面提示按“F10”进入Raid模式设置:

设置界面如下:

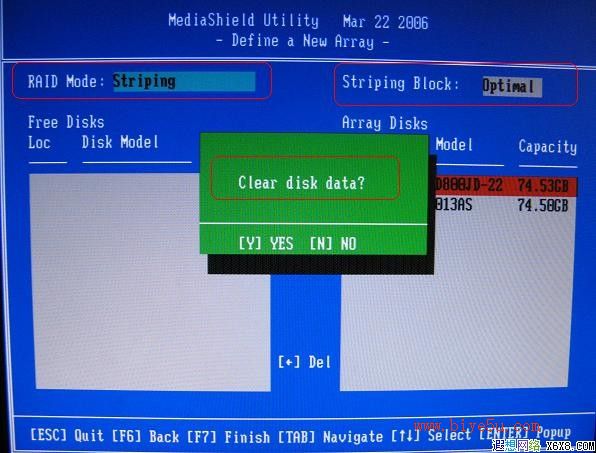

图中:RAID Mode:设置Raid模式,包括了Striping(Raid0)、Mirroring(Raid1)、Stripe Mirroring(Raid0+1)、Spanning、Raid5。

Striping Block:Raid单位容量。通常按默认的“Optimal(优化)”即可。

将要组建Raid的硬盘从左边选择至右边,然后按下“[F7]Finish”,跳出清空硬盘对话框,选择“Y”。然后进入下一画面:

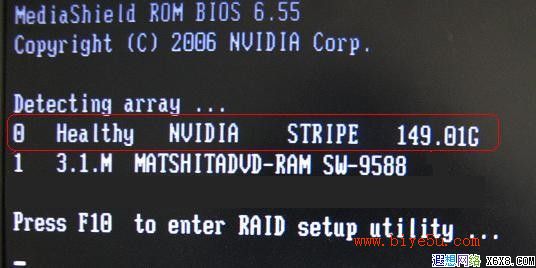

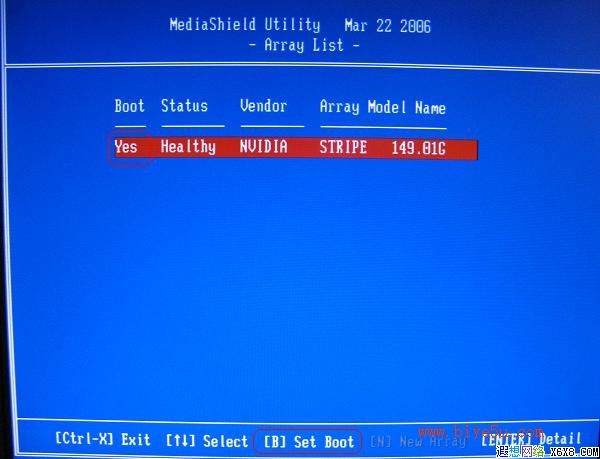

按下“[B]Set Boot”,设置Raid启动功能。最后退出。再开机就可以看到Raid模式组建成功:

安装系统跟驱动,步骤跟Intel平台一样,但在加载驱动内容上有差别,看下图:

驱动“NVIDIA  RAID CLASS DRIVER”和“NVIDIA  nForce Storage Controller”两个都必须加载上去。不能只加一个。完成安装截图:

(3)VIA平台XP Raid设置和组建;

BIOS有两项需要设置,分别是:

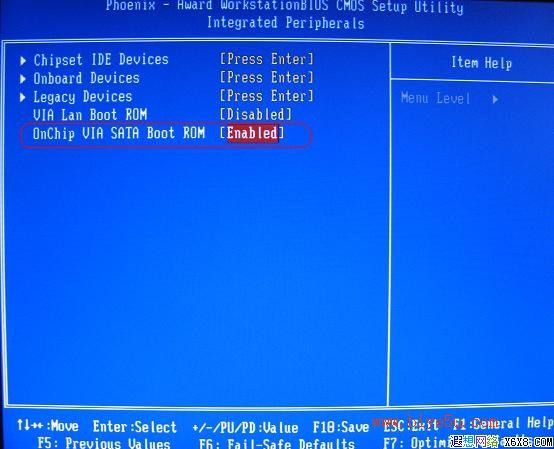

BIOS—>Integrated Peripherals—>OnChip VIA SATA Boot ROM—>Enable

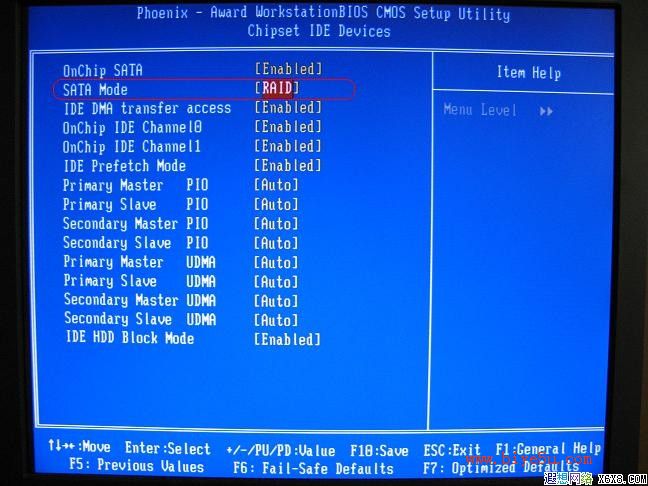

BIOS—>Integrated Peripherals—>Chipset IDE Devices—>SATA Mode—>RAID

保存BIOS设置重新启动计算机,会自动进入Raid设置界面,也可以在开机画面按“Tab”键进入:

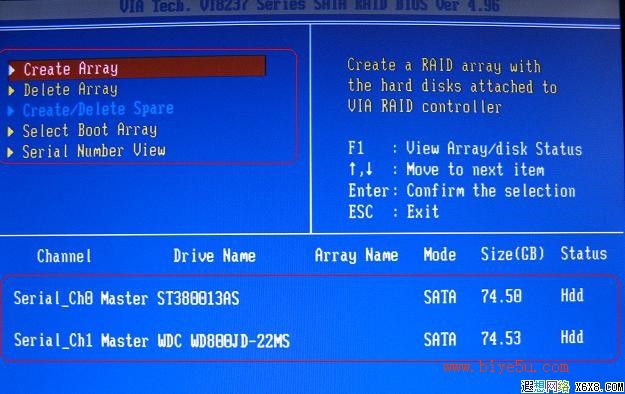

在Raid模式设置画面中选择第一项“Create Array”:

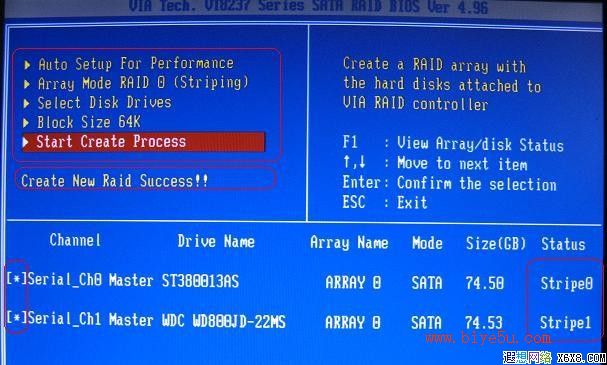

在“Create Array”界面中,选择第二项“Array Mode”为Raid 0(Striping),然后第三项“Select Disk Driver”选择强硬,如下图硬盘前面都有星点符号表示已经选择。最后第五项“Start Create Process”开始创建:

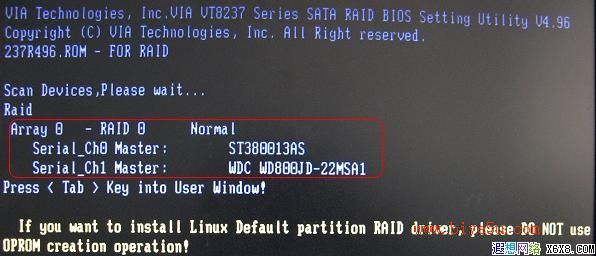

保存设置退出重新启动计算机,开机画面提示Raid组建成功:

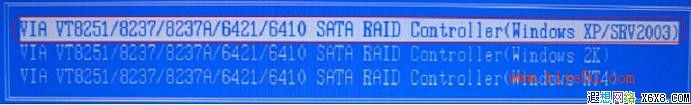

安装操作系统跟Raid驱动,步骤同其它平台一样,但驱动内容有差别,如下图:

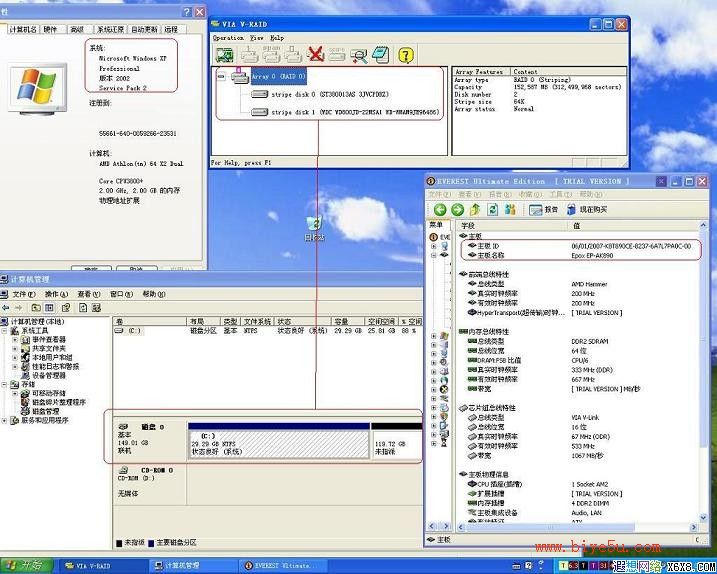

完成安装截图:

(4)第三方Raid控制芯片JBM363,XP Raid设置和组建;

BIOS有两项需要设置,分别是:

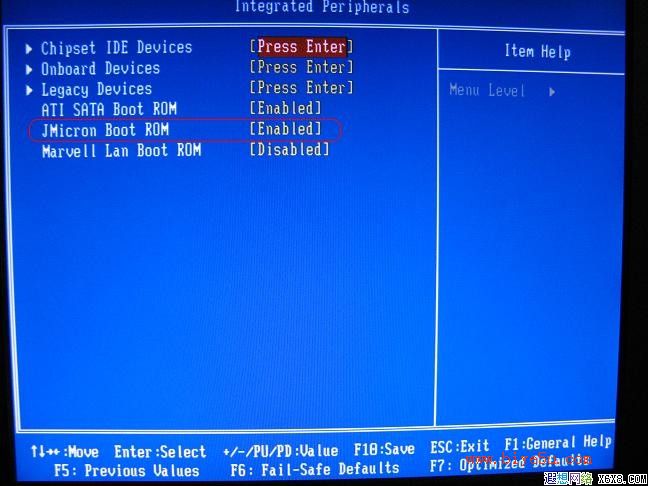

BIOS—>Integrated Peripherals—>JMicron Boot ROM—>Enabled

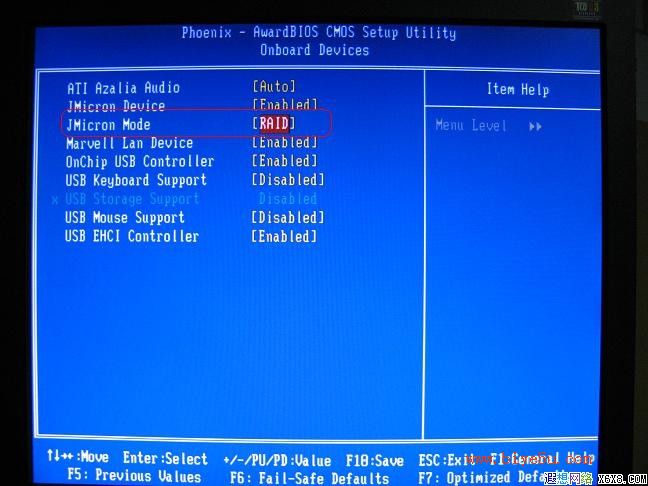

BIOS—>Integrated Peripherals—>Onboard Devices—>JMicron Mode—>RAID

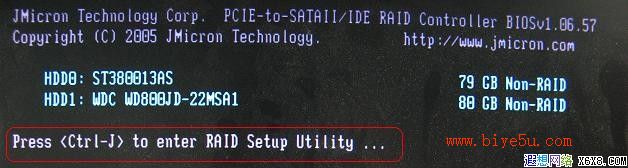

保存设置重新启动计算机,开机画面提示按“Ctrl+J”进入Raid模式设置:

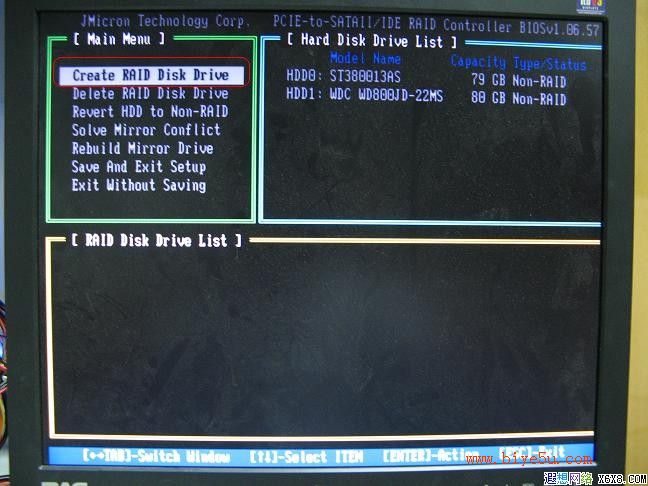

按下Ctrl+J进入Raid设置界面如下:

图中:

Create RAID Disk Drive:创建Raid模式。

Delete RAID Disk Drive:删除Raid模式。

Revert HDD to Non-RAID:重置硬盘为非Raid械。

Solve Mirror Conlict:修复Raid1架构。

Rebuild Mirror Drive:重组Raid1架构。

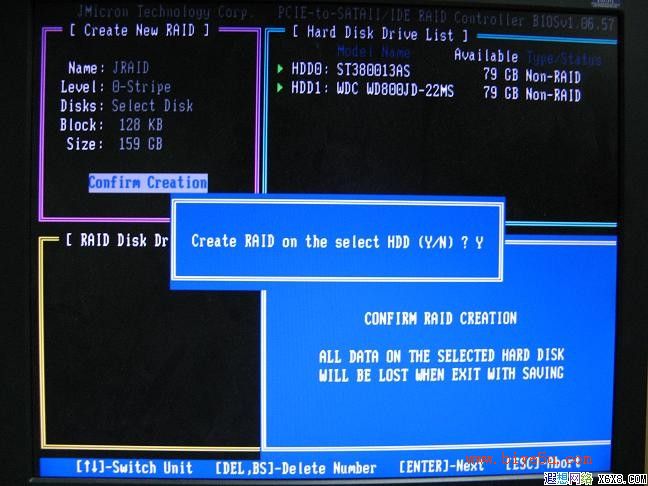

所以选择“Create RAID Disk Drive”进入Raid组建,设置了Raid名字,Raid模式,选择硬盘,Raid单位容量,Raid总容量后,选择“Confirm Creation”跳出组建确认框,选择“Y”继续:

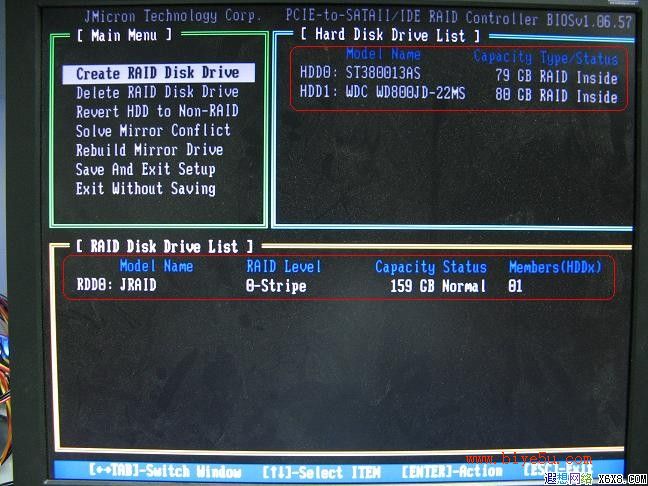

Raid模式组建成功:

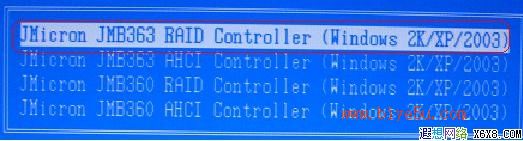

“Save And Exit Setup”保存退出,安装操作系统加载Raid驱动:

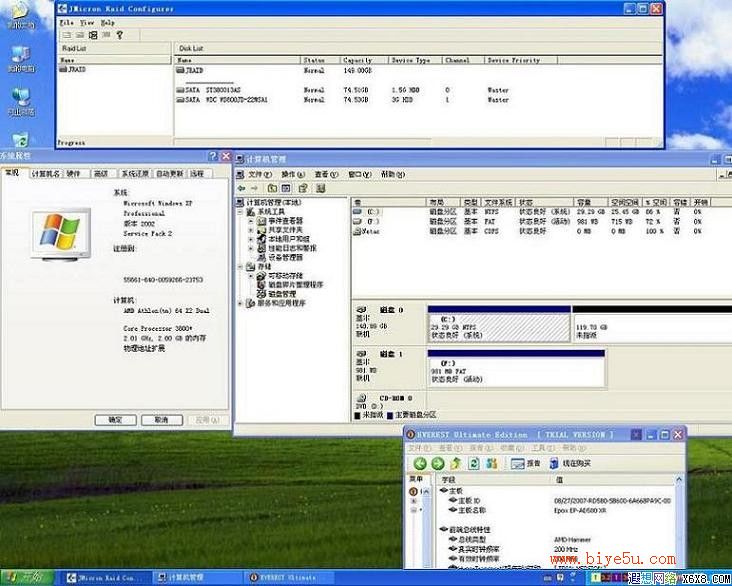

完成安装截图:

(5)ATi芯片XP Raid设置和组建;

BIOS有两项需要设置,分别是:

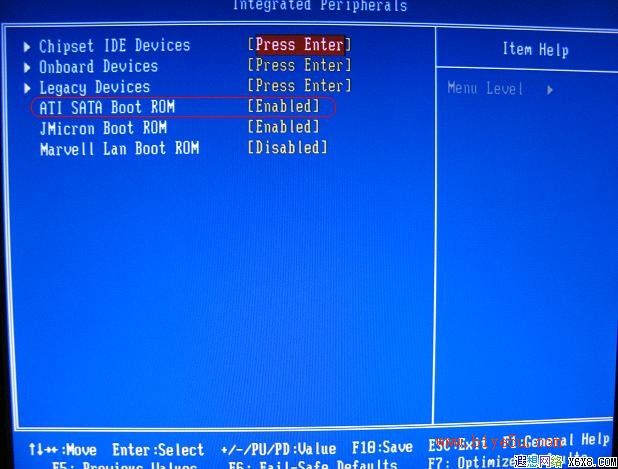

BIOS—>Integrated Peripherals—>ATI SATA Boot ROM—>Enabled

BIOS—>Integrated Peripherals—>Onboard  Devices—>Chipset IDE Device—>RAID

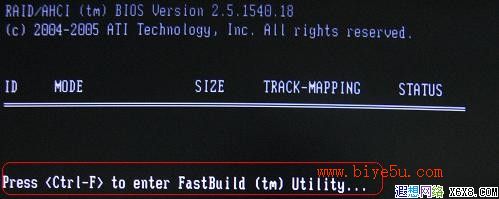

保存设置重新启动计算机,开机画面提示按“Ctrl+F”进入Raid模式设置:

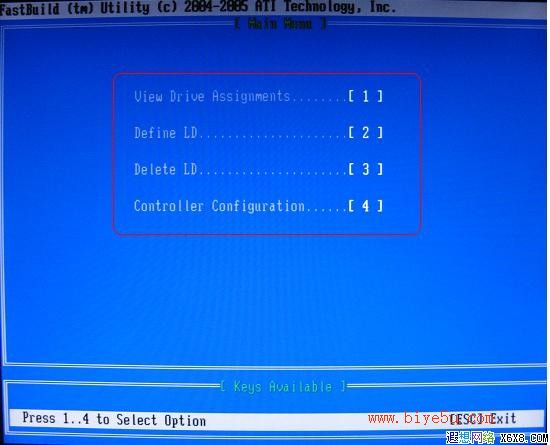

按下Ctrl+F进入Raid设置界面如下:

图中:

View Drive Assignments:检查硬件状态;

Define LD:定义Raid;

Delete LD:删除 Raid;

Controller Configuration:控制架构。

所以选择Define LD进入Raid模式设置:

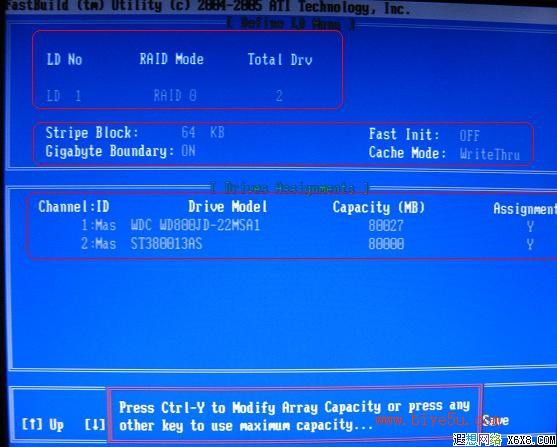

设置好参数后,按[Ctrl-Y]:Save,弹出“Press…………”的意思是按下Ctrl-Y可以修改Raid的容量(即是可以屏蔽硬盘容量D说),按任意键则Raid为最大硬盘容量。

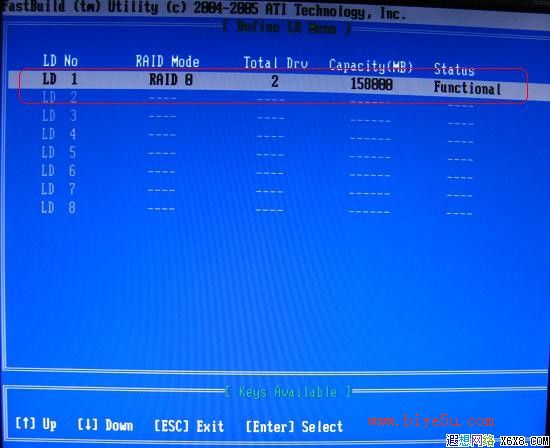

按下任意键后,Raid模式组建成功:

保存退出,正常安装系统,加载Raid驱动如下:

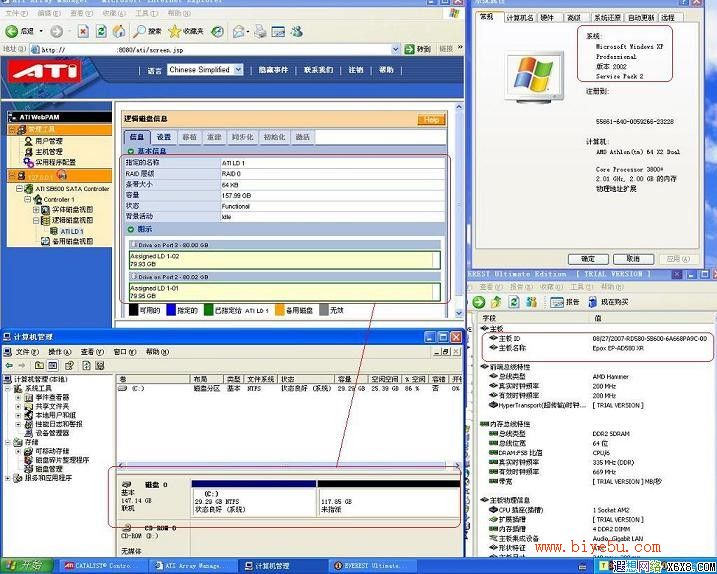

完成安装截图:

(6)Raid硬盘安装Vista系统。

Raid硬盘安装Vista系统跟安装XP+SP2系统最大的区别就在于Raid驱动加载方法上。

XP+SP2系统可以理解为必须使用软盘软驱来加载Raid驱动,但是Vista可以使用U盘、光盘、硬盘做为驱动载体进行加载。

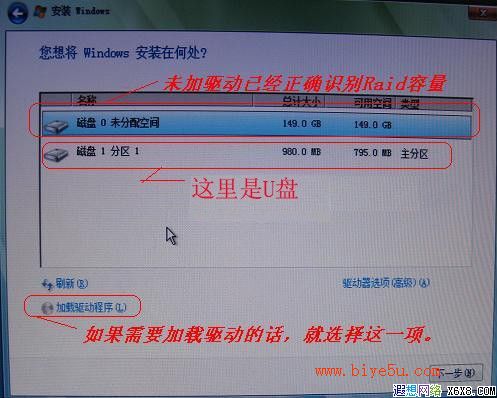

在测试965芯片主板跟570Ultra主板的时候,根本就不需要手动安装Raid驱动,在BIOS设置好Raid打开,以及DOS下组建好Raid模式后,使用Vista光盘安装系统,在分区的地方,就自动识别为单个硬盘容量。请看下图:(安装的是Windows Vista Ultimate简体中文 旗舰版)

但是用939主板的时候,是需要在Vista下加载Raid驱动才可以正常显示Raid硬盘容量的。所以,如果遇到要加载驱动的话,就选择“加载驱动程序”这一项进行加载就可以了,下面以570 Ultra平台为例,点击“加载驱动程序”后,出现下图:

选择“浏览”,安装程序就会扫描计算机上所有的存储介质,U盘、光盘、软盘、硬盘,然后列出文件定理菜单,选择存放驱动的文件夹就可以进行驱动加载了。

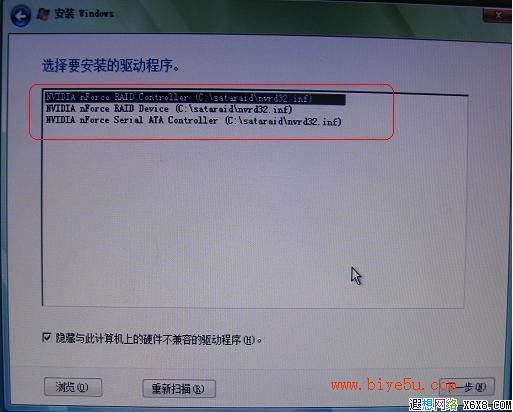

如果像nForce平台要加载两个驱动的,也不用担心,因为它可以通过按住“Ctrl”键进行驱动复选,就可以一次性加将驱动加载完,请看下图:

(7)XP系统下安装Raid硬盘。

在以上不同芯片组和Raid控制芯片组Raid的完成安装截图,有每种芯片都有Raid磁盘管理器。

Intel——Intel Matrix Storage Console,安装芯片组IAA驱动即可。

nForce——nVIDIA MediaShield,安装芯片SW驱动即可。

VIA——VIA V-RAID,安装芯片组4合1驱动中的VIA V-RAID Config and Monitor Utility项目即可。

ATi——WebPAM,安装WebPAM程序即可。

JMB363——JMicron Raid Confiurer,安装JMicron Controller Driver即可。
