HP LaserJet M1005 激光多功能一体机拆定影图解

2019-10-26 15:13:19
字体:
来源:转载
供稿:网友
今天顾客拿机器过来就说卡纸了,打印不了,于是我想想有可能是卡纸在硒鼓里面,拿硒鼓出来一下没见到纸张。于是在仔细用手电筒照了一下,果然看见有白色的东西卡在定影部分,接下来就是拆定影的效果图,之前也有修过类似这款的激光打印机,但是都没有把它拍照下来,今天事情不是很多,所以就把过程全部拍了下来,如果不周全的地方还望各位提醒,本人在此献丑了。所需工具(十字螺丝刀一把,一字刀一把,尖嘴钳一把,润滑油一瓶,手电筒或手机手电筒)

1.首先把纸盒取下

HP LaserJet M1005 激光多功能一体机拆定影图解

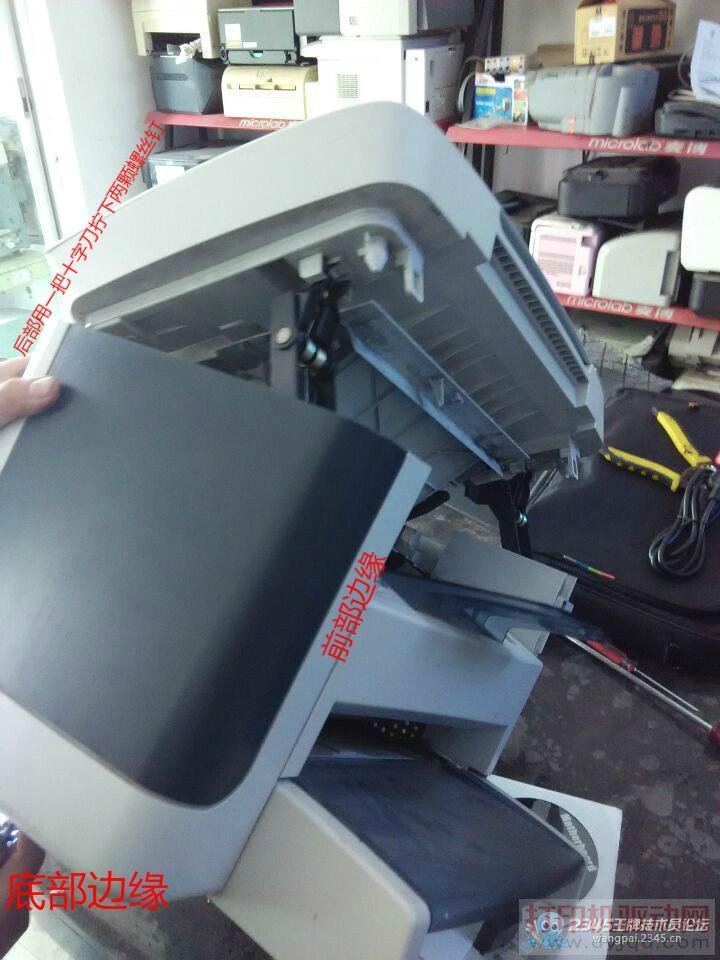

2.然后把两边侧盖撬开(左右边方法一样)


HP LaserJet M1005 激光多功能一体机拆定影图解

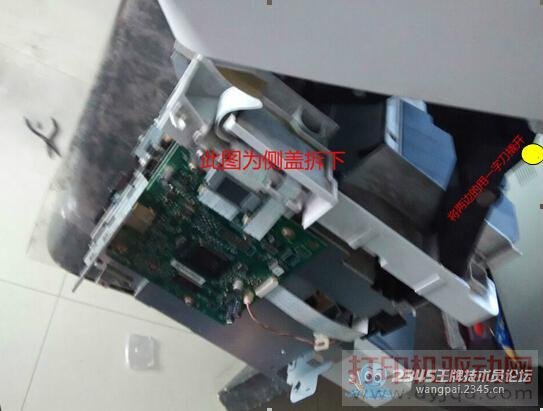

3.撬开两边盖子后的效果同时把两边连接稿台柱子拆下

HP LaserJet M1005 激光多功能一体机拆定影图解

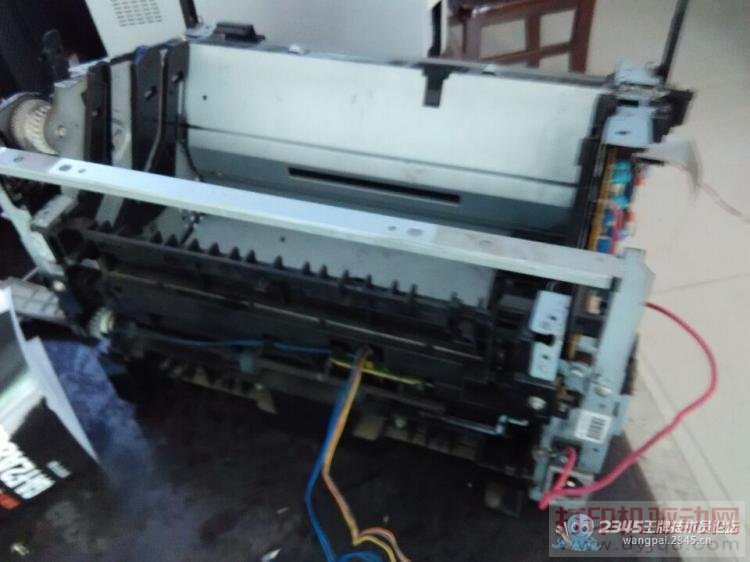

4.稿台插下效果

HP LaserJet M1005 激光多功能一体机拆定影图解

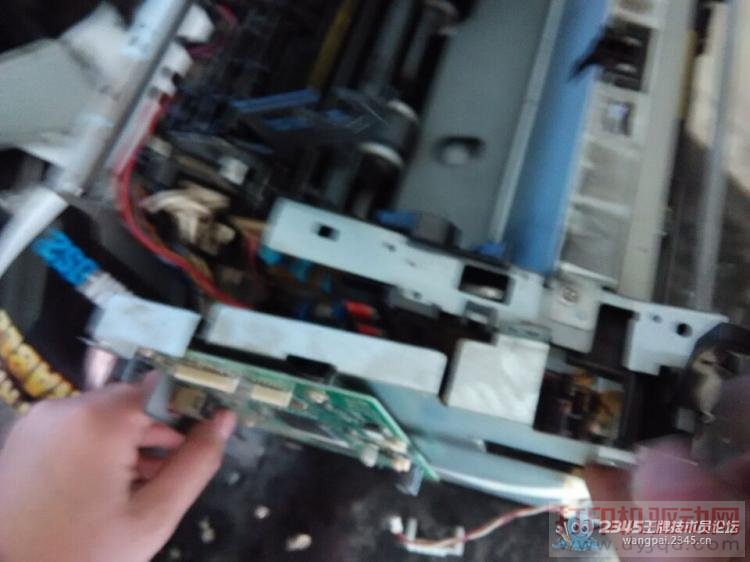

5.接着左边把打印数据板拧开钉子和线拔下

HP LaserJet M1005 激光多功能一体机拆定影图解

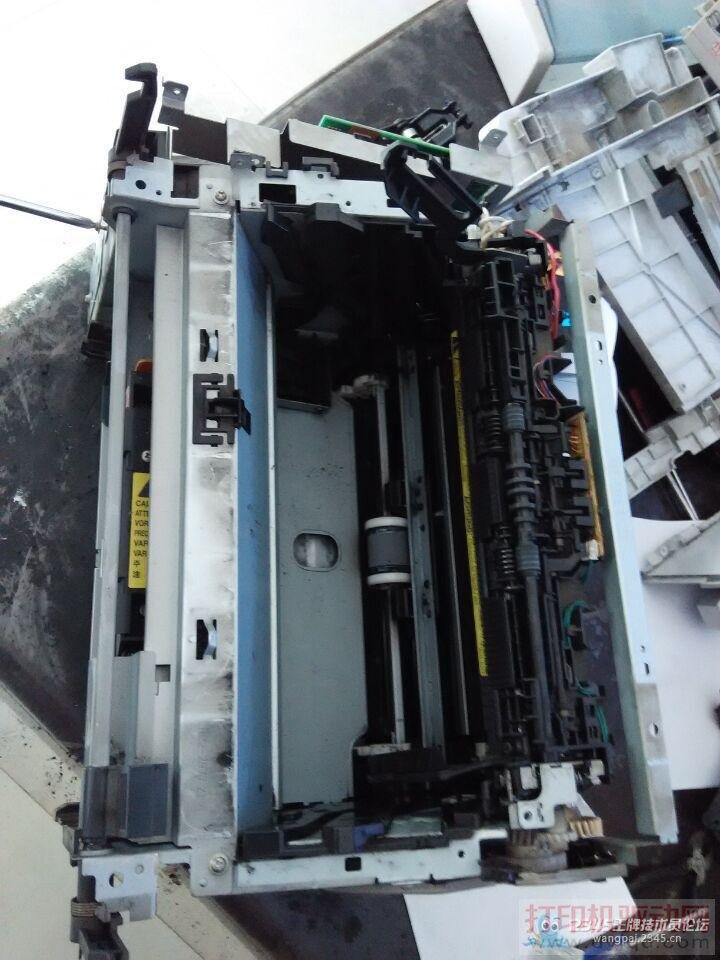

6.把定影取下后

HP LaserJet M1005 激光多功能一体机拆定影图解

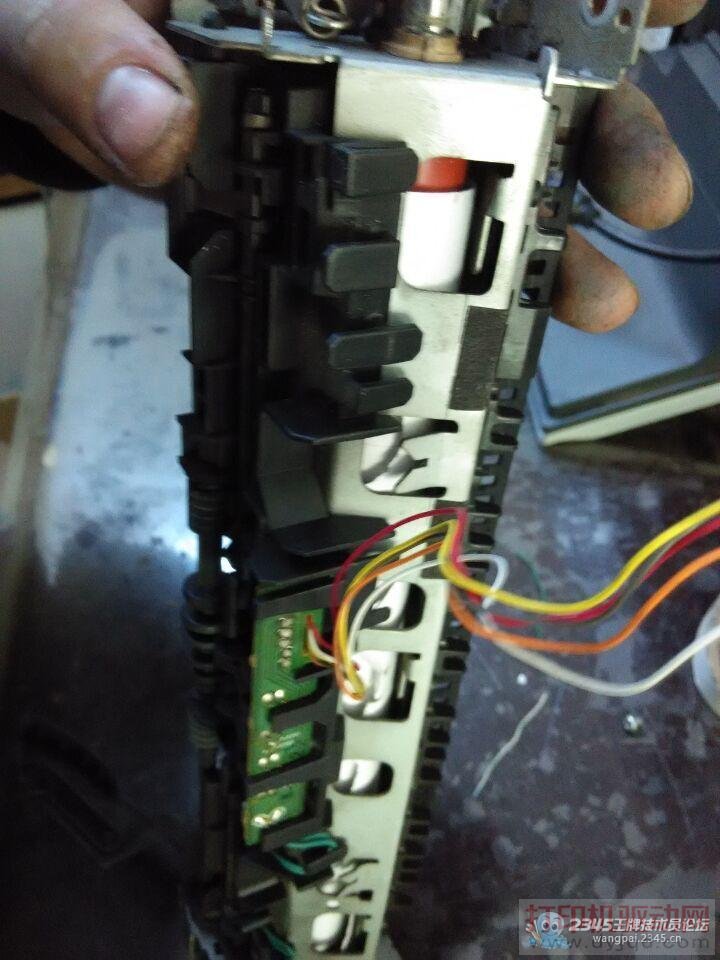

7.这个就是定影,相信很多人已经看到卡纸(白色)在那了吧...

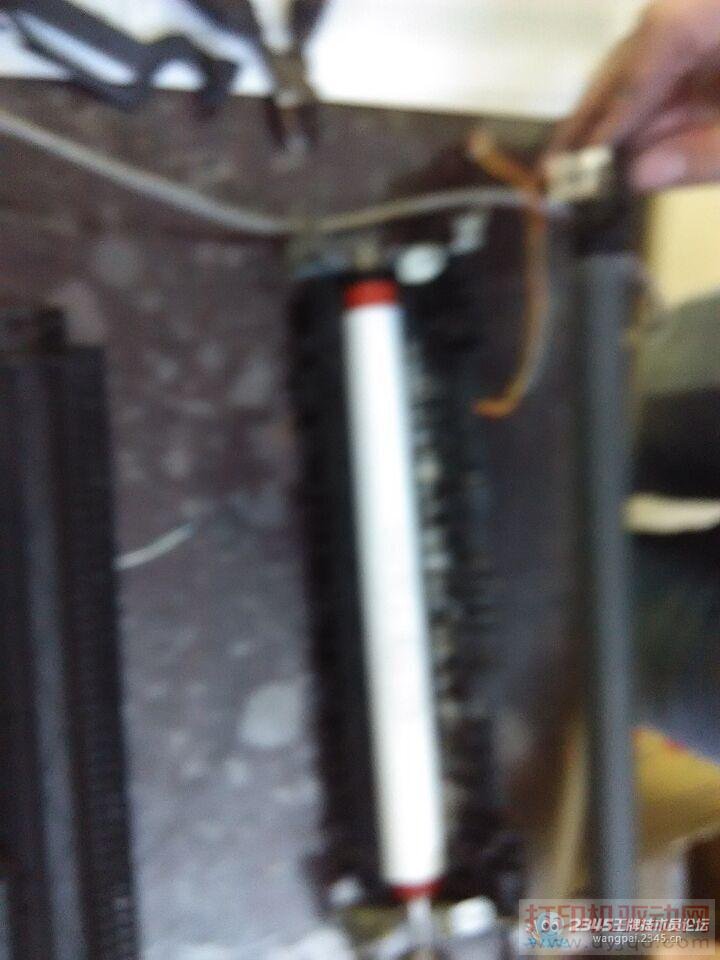

8.接着用尖嘴钳把弹簧取下

HP LaserJet M1005 激光多功能一体机拆定影图解

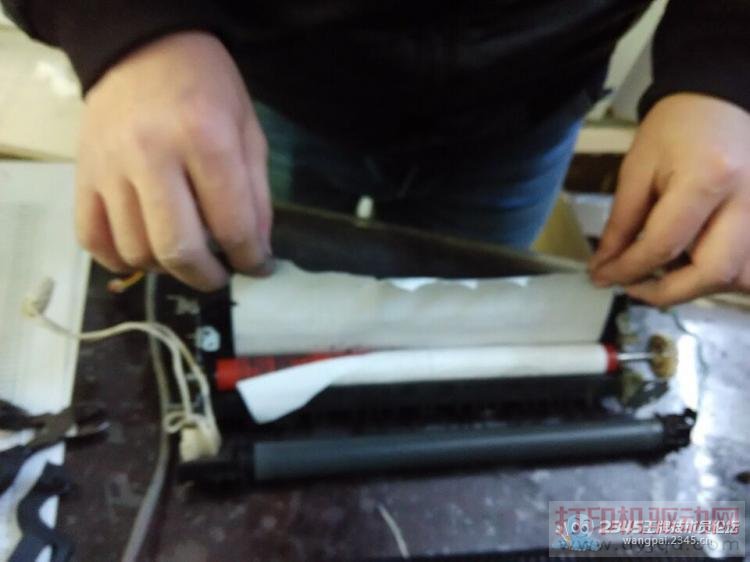

9.把纸张慢慢拉出来...

HP LaserJet M1005 激光多功能一体机拆定影图解

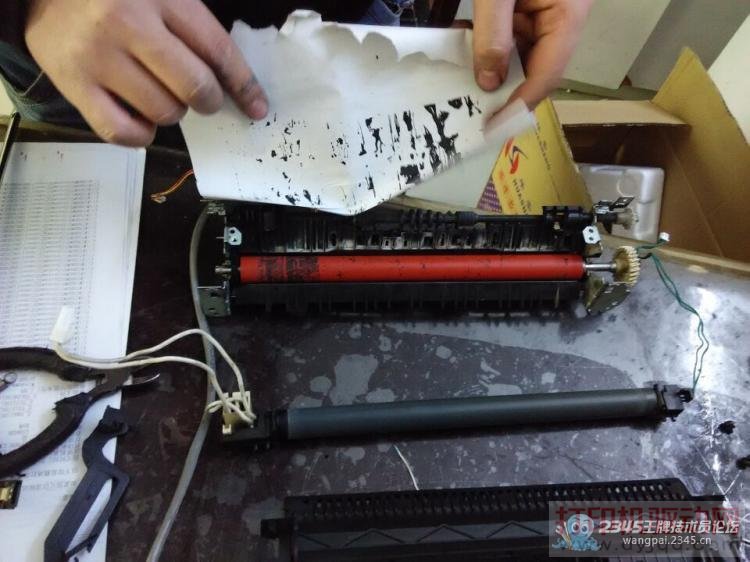

10.哈哈,终于真想大白了吧.....

HP LaserJet M1005 激光多功能一体机拆定影图解

  到这里就完成了大半的工作了,接下来就是把高压力辊用酒精擦干净,虽然说已经把定影拆出来了,但是还是要注意一下给定影膜上润滑油,因为大部分机器都是定影膜上的油干了,才引起卡在定影上的纸,这点相信很多人(包括同行)同意吧。 花了半个钟时间把这些写出来,只是希望分享一下自己的劳动成果,也希望能帮助一些初学着一些前车经验。谢谢大家
