[AutoCAD基础教程合集一]01—拉升、倒角、并集

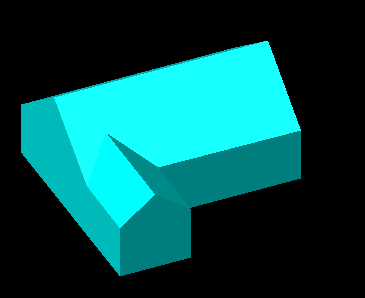

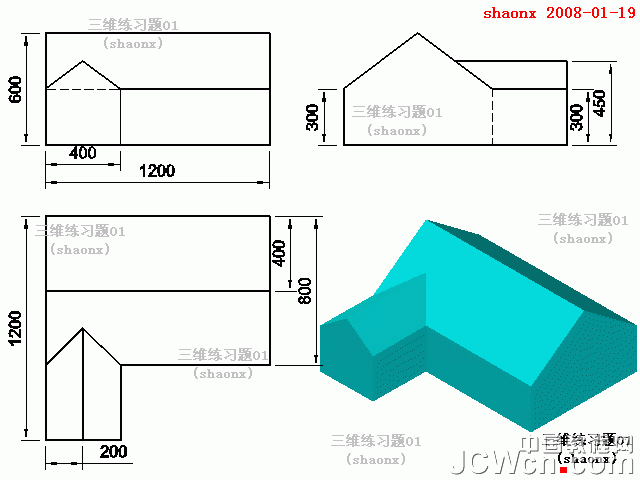

　　三维练习的第一题很简单，主要命令就是拉升、倒角，再加几个辅助命令。

　　下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：

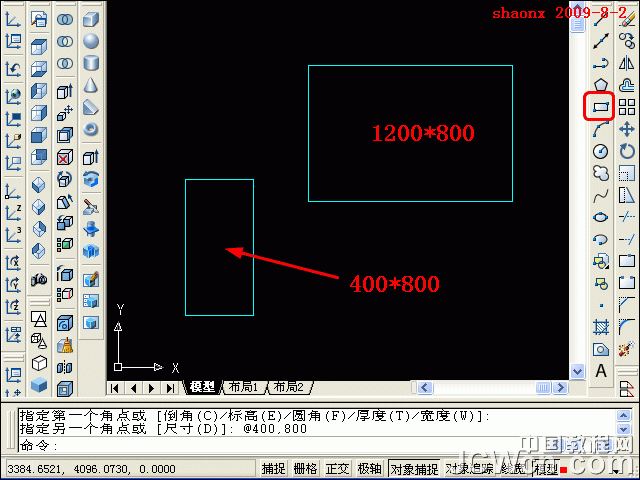

　　1、打开CAD，先用二维的“矩形”命令，画1200*800和400*800两个矩形。

　　2、用二维的“移动”命令，将小的矩形移动到大的矩形上去，移动基点为小矩形的左上角，目的地为大矩形的左边线的中点。

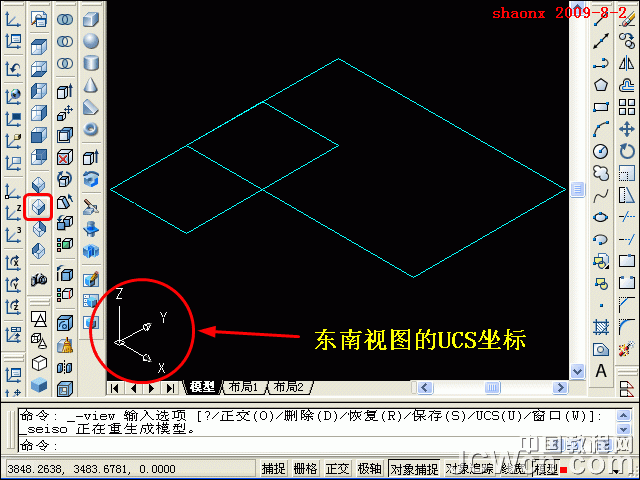

　　3、点击“东南等轴侧视图”按钮，将绘图的界面转到东南视图，注意看一下，在东南视图下的UCS坐标的样式，XYZ的方向，这与其他视图是不同的。

　　4、从二维平面转换到三维实体，最主要的是2个命令：“拉伸建模”和“旋转建模”，现在用“拉伸”命令，拉伸高度600，注意UCS坐标中的Z轴，朝Z的方向为正向，输入拉伸的数值时是正值，反之，则为负值。UCS的坐标方向，在CAD三维绘图中的作用很大，希望能够引起足够的重视。
