[AutoCAD基础教程合集一]教你画一只逼真的橄榄球

2020-01-28 13:17:26
字体:
来源:转载
供稿:网友

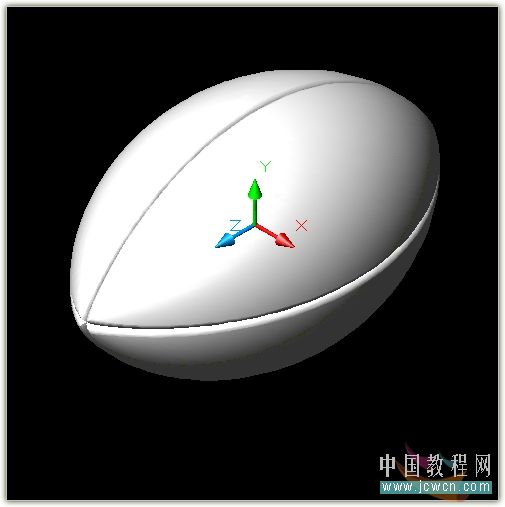

  效果图:

AutoCAD

  画橄榄球有两种方法

  第一种方法

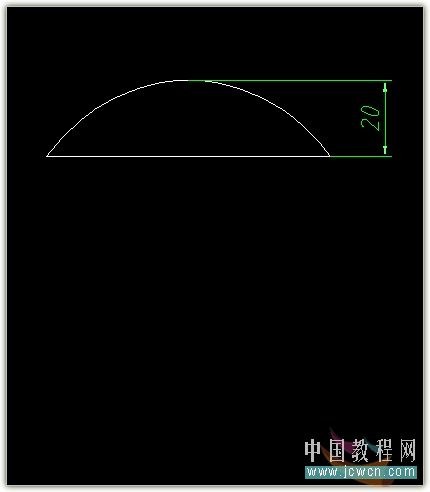

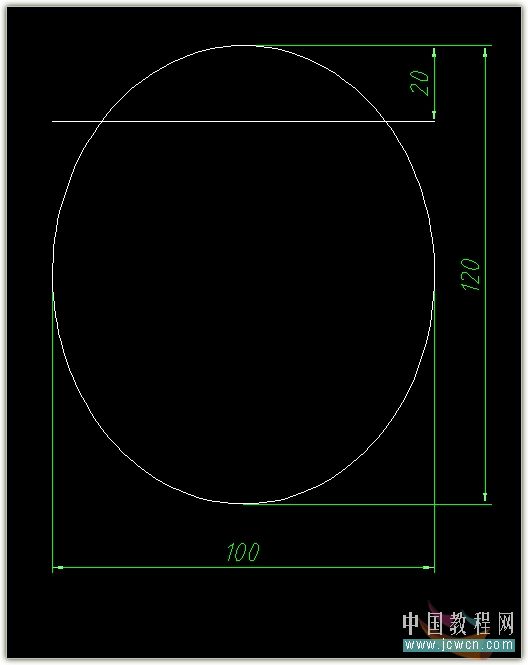

  1、画个椭圆和一条直线

AutoCAD

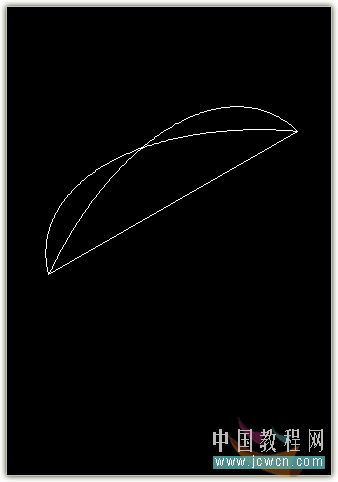

  2、剪切——面域

AutoCAD

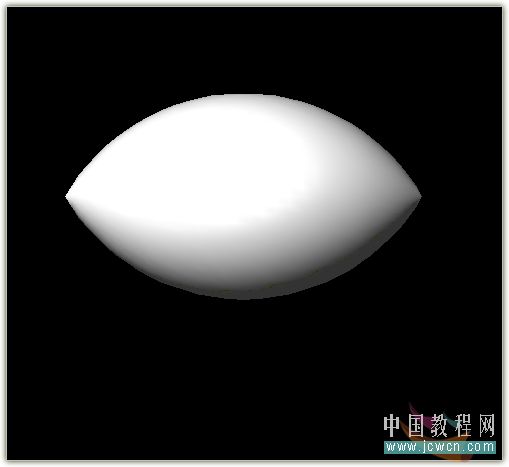

  3、revolve旋转90°成实体

AutoCAD

  4、fillet圆角

AutoCAD

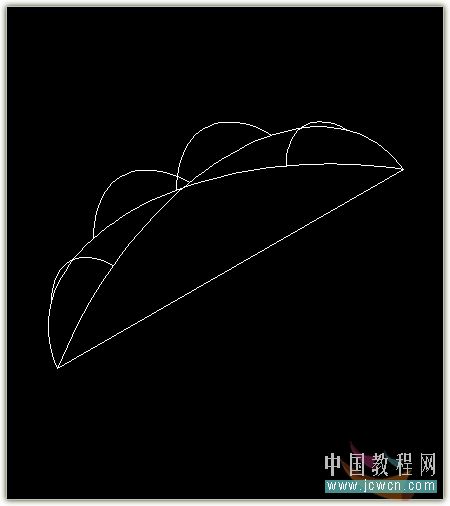

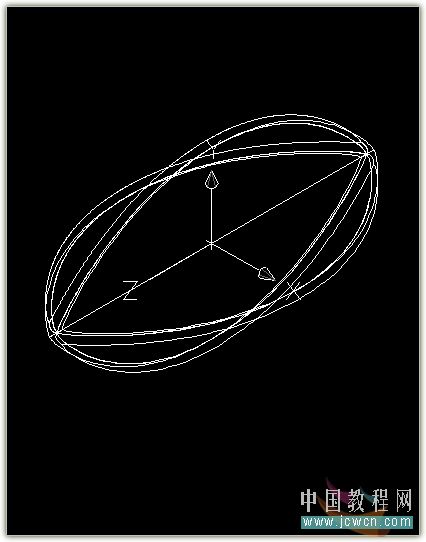

  5、阵列(注意UCS)

AutoCAD

AutoCAD



  第二种方法

  6、torus——指定圆环体中心 <0,0,0>:

  指定圆环体半径或 [直径(D)]: -20

  指定圆管半径或 [直径(D)]: 40

AutoCAD

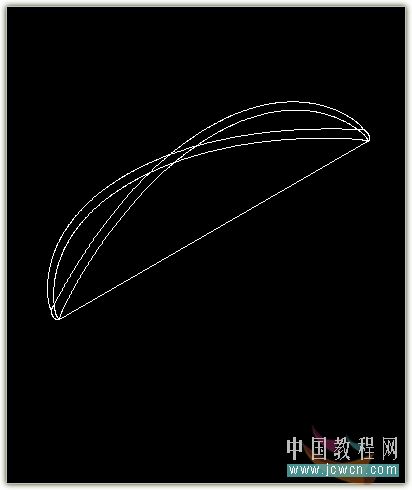

  7、剖切剩四分之一

AutoCAD

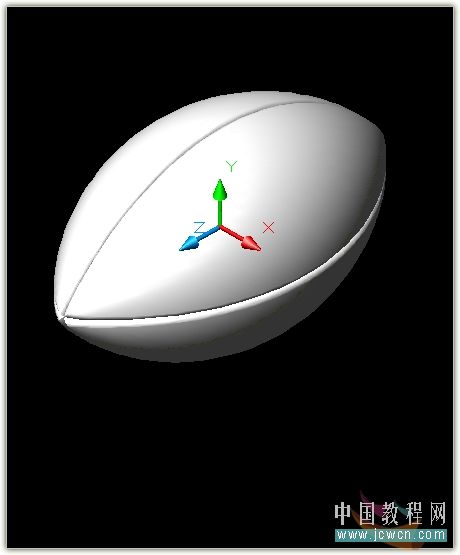

  8、同样方法倒圆角

AutoCAD

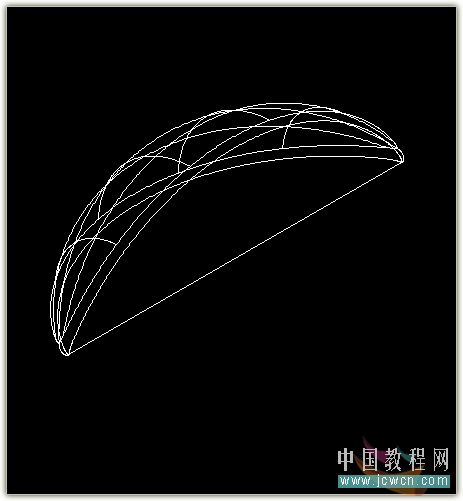

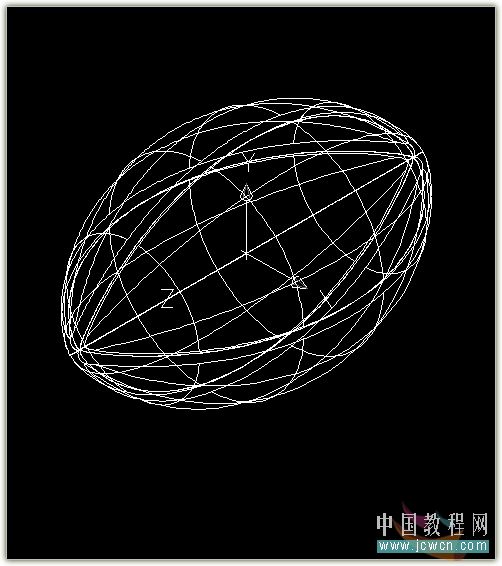

  9、阵列(注意UCS)

AutoCAD

AutoCAD

  10、插入光栅图象用多段线把图形外形匡描下

AutoCAD
