华为交换机监控口配置命令图文教程

2020-03-07 21:31:35

字体：大中小

来源：转载

供稿：网友

、监控口简介
监控口是位于设备上用于监控机柜门、设备电源、电池电量和空调电源等设备的接口。
在某些应用场景中，如交换机部署在接入侧作为楼道交换机实现宽带用户接入，因为楼道应用环境的特殊性，交换机需要安装在定制的机箱内，机箱内配置了备用电源。由于这些设备与网络管理员所在的中心机房距离较远，当这些设备发生故障时，由于设备无法主动上报故障，导致网络管理员无法及时感知。
为了解决这个问题，交换机提供了环境监控接口，连接机柜门、备用电源等设备，当机箱门、备用电源等设备应用状况异常时，交换机发送Trap至网管站，实现对交换机应用环境的监控。
华为交换机,监控口配置,交换机配置命令

图1 监控口应用示意图
目前华为只有S3700-28TP-EI-MC支持此特性。设备提供两个监控口，一个为监控输入口，另外一个为监控输出口。
监控输入口：
监控输入口为普通的以太网接口，提供4条输入线路，用来监控4种不同的源，例如机柜门、设备电源、电池电量和空调电源等设备（具体监控的设备由用户决定，可以监控但不限于上述设备）。
华为交换机,监控口配置,交换机配置命令

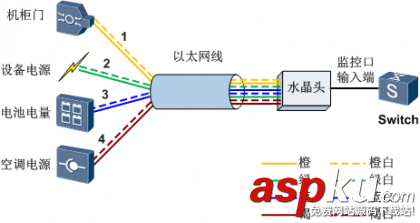

图1 监控输入口连接示意图
以直通网线为例，如上图1所示，线序为：橙白、橙、绿白、蓝、蓝白、绿、褐白、褐。每两根线为一路输入线路，这样依次橙白、橙为1号输入线路；绿白、绿为2号输入线路；蓝白、蓝为3号输入线路；褐白、褐为4号输入线路。当某条线路的输入状态不正常时，设备将生成Trap。每条线路对应2条Trap，4条线路分别对应8条Trap。

输入线路	故障告警	恢复告警
1	Input line 1 is abnormal	Input line 1 is normal
2	Input line 2 is abnormal	Input line 2 is normal
3	Input line 3 is abnormal	Input line 3 is normal
4	Input line 4 is abnormal	Input line 4 is normal

监控输出口：
监控输出口为普通的以太网接口，有3条输出线路。3条输出线路可连接至声光报警设备，系统根据4条输入线路的状态变化控制3条输出线路的输出，实现对设备周围环境的监控。
华为交换机,监控口配置,交换机配置命令

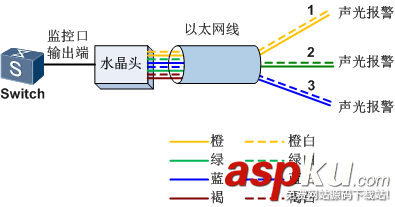

图2 监控输出口连接示意图
以直通网线为例，如上图2所示，因为只有3路输出线路，这样依次橙白、橙为1号输出线路；绿白、绿为2号输出线路；蓝白、蓝为3号输出线路；褐白、褐没有输出。
2、监控口配置
1、使能监控口输入线路的监控功能
[Quidway]monitor input 1 enable
2、配置输入线路的名称以及线路正常状态的电平值
# 配置输入线路1的名称为inputline1，正常状态为high-level。
[Quidway]monitor input 1 name inputline1 normal-state high-level
3、创建一个输出线路的输出控制列表，并进入Output视图
[Quidway]monitor output 1
[Quidway-monitor-output1]
4、配置输出线路与输入线路的关联规则
假设4个输入线路分别为inputn（n=1、2、3、4），3个输出线路为outputn（n=1、2、3）。
如果输出线路与输入线路的逻辑关系为：output1=input1，即当input1异常时，output1连接的报警器发出报警。假设input1的正常状态为高电平，则用户可以通过命令配置
rule1 match-input 1000 key 1000
如果输出线路与输入线路的逻辑关系为：output1=input1 && input2 ，即当input1和input2同时异常时，output1连接的报警器发出报警。假设input1和input2的正常状态为高电平，则用户可以通过命令配置
rule1 match-input 1100 key 1100
如果输出线路与输入线路的逻辑关系为：output1=input1 || input2，即当input1或input2任意一条线路异常时，output1连接的报警器发出报警。此时需要在output1下配置两条规则，假设input1和input2的正常状态为高电平，则用户可以通过两条命令配置
rule1 match-input 1000 key 1000
rule2 match-input 0100 key 0100
# 在输出线路1下配置rule 1,与线路1相关的输入线路是1，且输入线路1的正常状态为高电平。
[Quidway]monitor output 1
[Quidway-monitor-output1]rule 1 match-input 1000 key 1000
5、查看监控口输入线路的状态

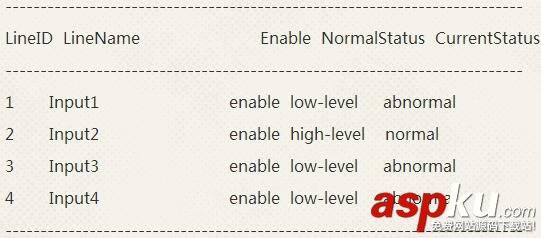

<Quidway> display monitor input all
华为交换机,监控口配置,交换机配置命令

表1 display monitor input命令输出信息描述
项目	描述
LineID	表示监控口输入线路编号。
LineName	表示监控口输入线路名称。该参数可以通过命令monitor input配置。
Enable	表示监控口输入线路是否使能。该参数可以通过命令monitor input enable配置。
NormalStatus	表示监控口输入线路正常状态的电平值： low-level：低电平。 high-level：高电平。该参数可以通过命令monitor input配置。
CurrentStatus	表示监控口输入线路当前的状态： normal：正常状态。 abnormal：异常状态。

6、查看监控口输出线路与输入线路的关联规则

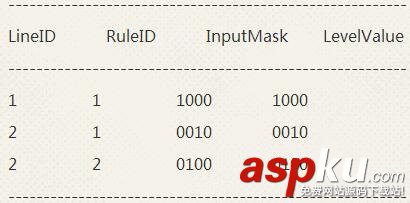

<Quidway> display monitor output all
华为交换机,监控口配置,交换机配置命令

表1 display monitor output命令输出信息描述
项目	描述
LineID	表示输出线路编号。
RuleID	表示规则编号。
InputMask	表示与输出线路相关联的输入线路的线路掩码。
LevelValue	表示输出规则。
