交换机的初始化设置教程

交换机作为当代不可或缺的网络传输载体之一，功能强大，可以为接入交换机的任意两个网络节点提供独享的电信号通路。最常见的交换机是以太网交换机，按交换机的配置可否改变可分为：模块式 和固定配置式。

工具/原料

Cisco Packet Tracer

方法/步骤

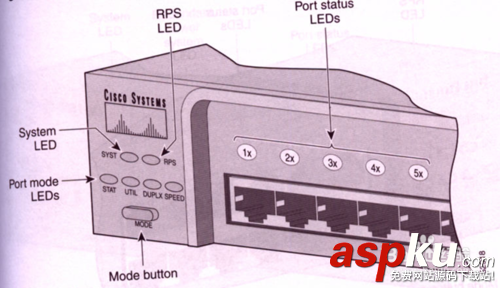

首先我们先了解一下交换机的内部组成：

•CPU 交换机使用特殊用途集成电路芯片ASIC，以实现高速的数据传输。

•RAM/DRAM 主存储器，存储运行配置(类似于电脑内存)。

•NVRAM(非易失性RAM) 存储启动配置文件等。

•FlashROM(快闪存储器) 存储IOS系统(类似于电脑硬盘)。

•ROM 存储开机诊断程序、引导程序和操作系统软件。

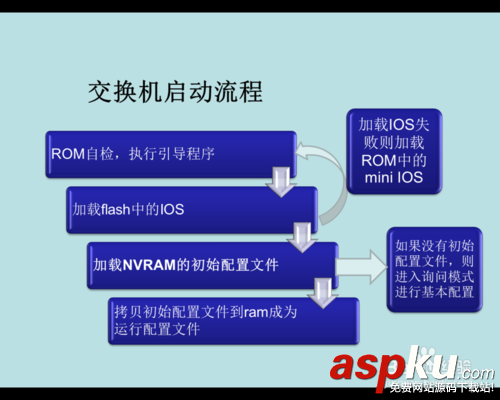

交换机启动流程：

•ROM自检，执行引导程序;

•加载flash中的IOS;

•加载NVRAM的初始配置文件;

•拷贝初始配置文件到ram成为运行配置文件;

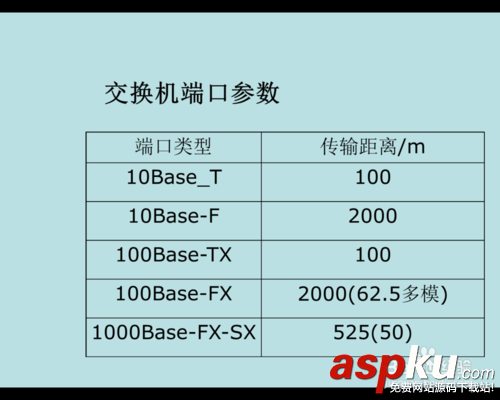

交换机端口的三种链路类型，以太网端口有三种链路类型：access、trunk、hybird;

•转发速率不同

•传输距离不一样

•所接传输介质不一样

Cisco交换机配置：

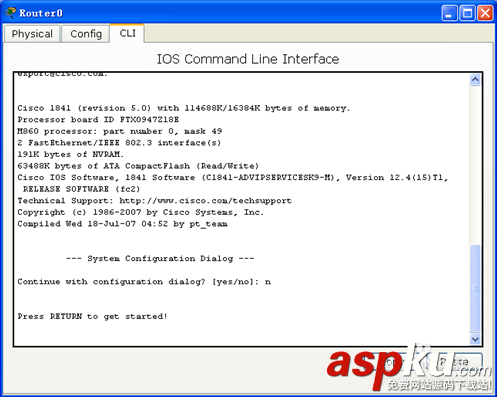

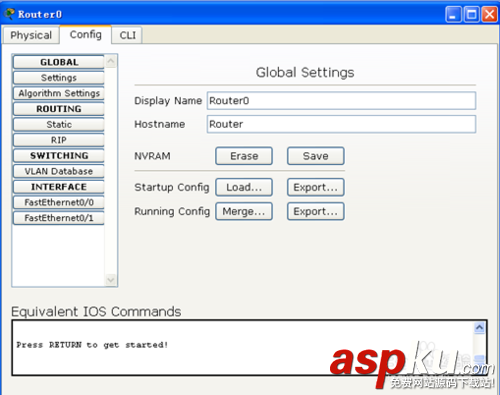

IOS内置Web浏览器(视窗)和命令行解释器(CLI)(DOS) ,采用Web能实现部分配置管理功能，而CLI可全部配置管理功能

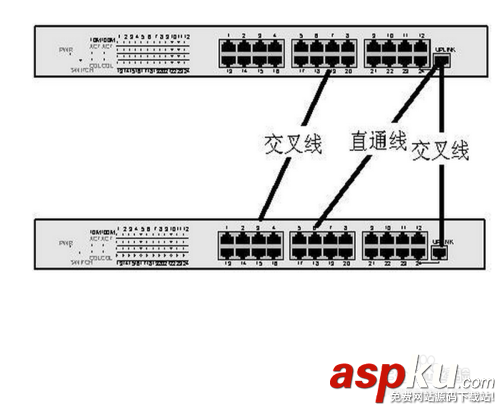

连接交换机方式：

交换机本身不带输入输出设备(如键盘、显示器) ;只有通过终端设备或普通的计算机来实现对其网络操作系统的访问，从而对其配置和管理 ;配置方式： –通过Console口(近距离) –Telnet(远程，通过网络) –Web或网管软件(远程，通过网络) –TFTP(远程，通过网络)，主要用于升级

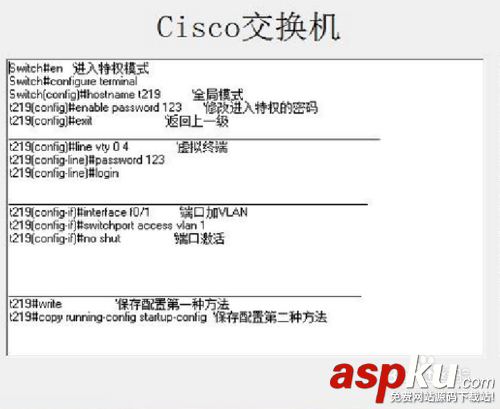

Cisco IOS命令行规则

简写规则：无歧义情况下，可以尽量少些字母

1.?可以显示当前模式下所有可以执行的命令

2.命令的开始字母后面加?可以显示提示

3.使用tab键可以补全无歧义的命令

4.不知道参数，就在命令后面空格，再写?打回车，可以看到提示

5.如果要去掉某条配置命令，就在前面输入no，再执行一次

6.要终止运行的命令，使用【Ctrl+C】
