DIY硬件之PC电源内部结构探秘:水深不见底

2022-04-16 14:23:22
字体:
来源:转载
供稿:网友

  人们在选购电源的时候,总是把目光放到额定功率、80 Plus认证、模块设计、各路输出等表面的参数。

  其实,认识电源到一定境界,就会不自觉地追本溯源。双管正激、LLC谐振、单磁放大一个个陌生的名字,却与每一个电源息息相关。如果你连这些名词都搞懂了,那你就能完全了解电源的结构了。

DIY硬件之PC电源内部结构探秘:水深不见底

一、半桥与正激

  饭菜可口与否可以尝出来,衣裳漂亮与否可以看出来,电脑快慢与否可以用出来……那电源好坏与否该如何判断?首先看看这两张电源图。

DIY硬件之PC电源内部结构探秘:水深不见底

对比一

DIY硬件之PC电源内部结构探秘:水深不见底

对比二

  假如两机输出功率相等,并且从商家那里得到价钱也相同,那你要哪款? 所以,我们要从电源的结构才能看出,就如你会从PCB会看显卡那样,从整体结构就能看出好坏。不过对于电源,这个整体结构有一个专业术语,叫:拓扑。

DIY硬件之PC电源内部结构探秘:水深不见底

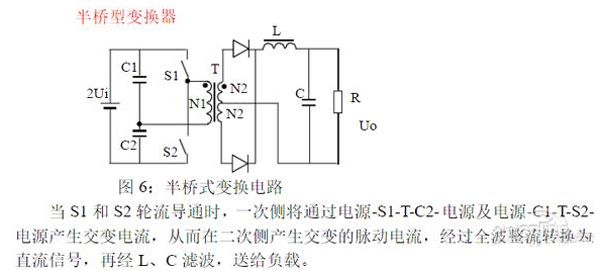

半桥电路图

DIY硬件之PC电源内部结构探秘:水深不见底

正激电路图

  电源拓扑基本分为两种:一、半桥;二、正激。拓扑之间本无高低贵贱,但是从做工、用料等方面可分辨出电源性能。下面我们简单比较下半桥以及正激。

  输出功率:半桥最多500W的样子,如果加了PFC把电压升高也能到600W;正激的电源有1200W的产品。

  转换效率:半桥多在70%多一点的样子,如果使用同步整流的话能上80%; 正激的即使是最烂的没有同步整流的也基本上能达到80%。

  容易看出,正激拓扑电路的优势十分明显。此时不少朋友的心中会发出“为什么”三个字了。

DIY硬件之PC电源内部结构探秘:水深不见底

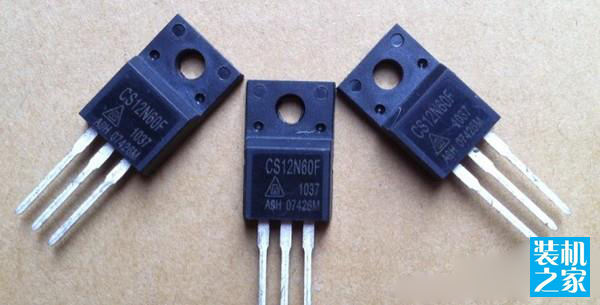

三极管

DIY硬件之PC电源内部结构探秘:水深不见底

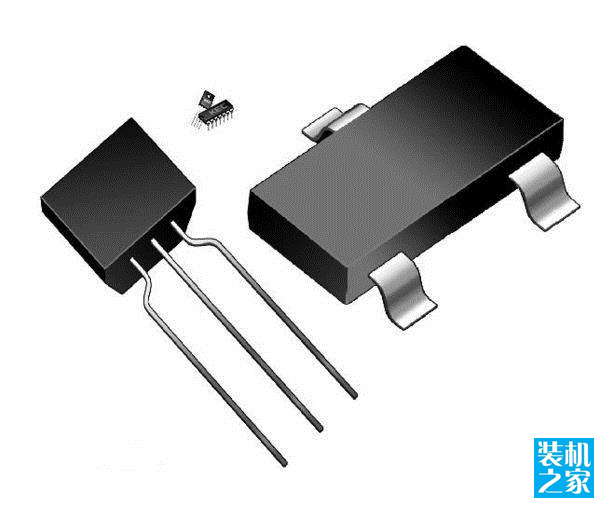

MOS管

  这是因为,半桥均采用三极管做主开关管,正激用MOS管,三极管导通损耗,开关损耗均远大于MOS,且三极管做主开关管频率多为50K,MOS可以很轻松做100K。所以,整个开关电源范围内,仍然使用三极管做拓扑的只占一个零头,因为两者成本差距只有1美元,但MOS可以得到效率的巨大提升,实在不需要考虑了。

  那么,如果要区分的话,会有怎样的特征呢?

DIY硬件之PC电源内部结构探秘:水深不见底

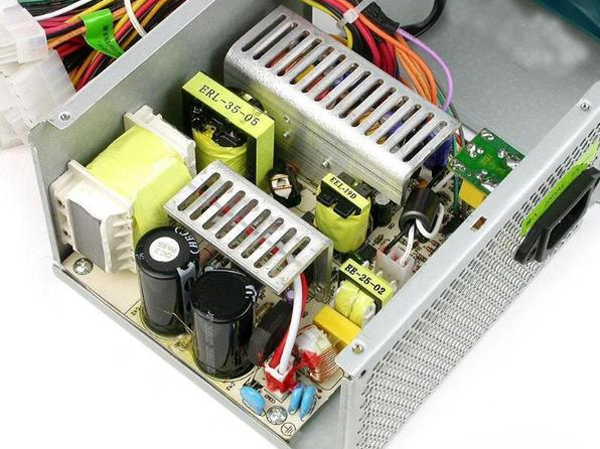

半桥电路的电源结构

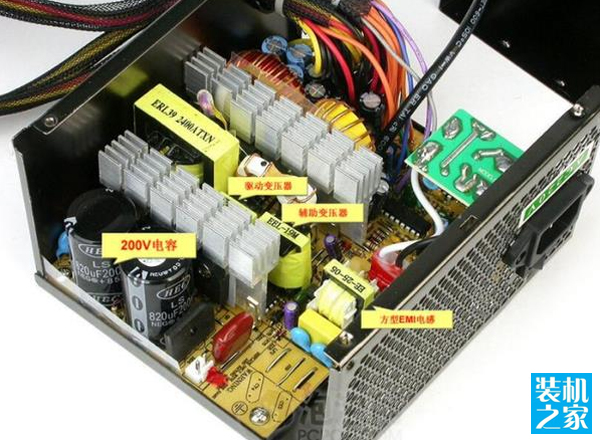

  半桥的看上去有三个在同一直线上的变压器,一个大的(主变),两个差不多体积小的(一个为三极管驱动变压器,基本在中间,一个为辅助电源变压器),据此99.9%可以判断为半桥,另半桥独有的其他元件还有隔直电容(靠近主变压器),加速电容两个(紧靠驱动变压器),主滤波电容为两个200V串联(正激非主动PFC也有用两个200V串联,这样可以用一开关切换输入电压为110V/220V。

DIY硬件之PC电源内部结构探秘:水深不见底

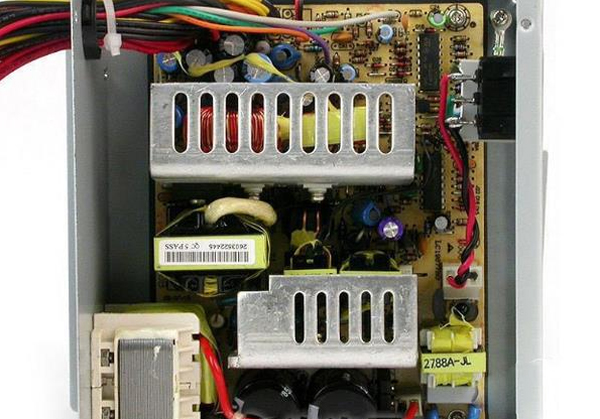

正激电路的电源结构

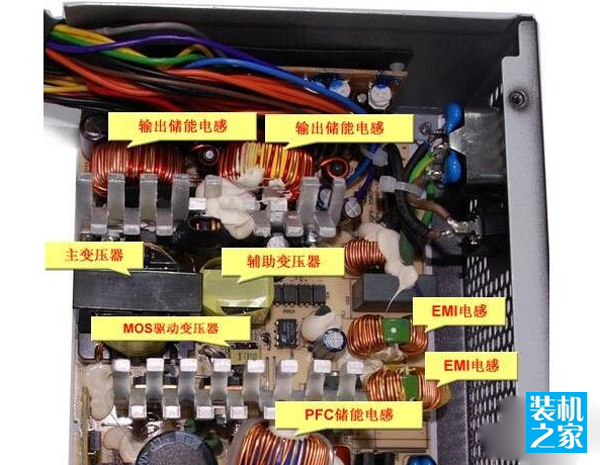

  正激,一大一小两变压器(大主变小辅助变压器),无加速电容、隔直电容等。双管正激也有一个MOS驱动变压器,但是体积很小,花生米大小,且和主变、辅助变压器位置不在同一直线上,如图。

  说完那么多,小编无非就为了说明一个事实,就是正激拓扑电路的电源远多于半桥拓扑电路的。简单来说,如今是正激拓扑电路的时代。
