如何判断主板好坏

2022-04-16 14:32:47
字体:
来源:转载
供稿:网友
  经常我们会被一些问题困扰,比如两块主板放在一起,哪块更好一点呢?很显然PCB的做工好、用料好的那块会更好一点。当然我们需要掌握一些区分主板档次的技巧,如何练就这一双“火眼金睛”则成了今天的话题。

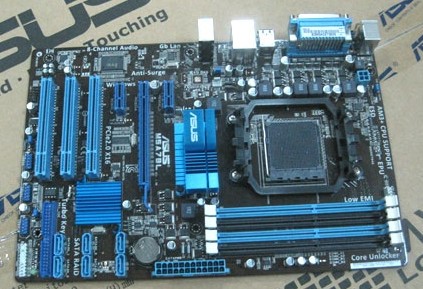

主板

主板PCB板:  PCB是印刷电路板的简称,由于它是采用印刷技术进行电路走向设计,电路用绝缘层一层一层的隔开来,普遍用于比较精密的电路设计。早期的一些主板是四层PCB,现在则为六层或是八层,而在显卡或内存的PCB甚至可以达到十二层。内存或是显卡在计算机数据处理方面使用频繁,一点点的干扰都会使数据出现偏差,因此在对它们进行电路设计的时候中间添加了两层甚至四层的信号屏蔽层,用于减少杂波信号的干扰。也并不是说PCB印刷层多越多越好,PCB的层数越多意味着工序越复杂,对设计者的布线功底要求也越高。PCB的印刷层数只能做为一个参考,并不起主导作用。

插件:拿到一片主板首先看到的是各种各样的插槽、接口。这些插槽被俗称为插件,世界一流主板厂商像Intel、ASUS等大厂很多时候都会使用富士康(Foxconn)做的插件,从PCI插槽、鼠标键盘接口到CPU底座都会有Foxconn的标致在上面。富士康也是好的插件的代名词。

电感和Mosfet管:我们常说的主板有四相、六相供电实际上指的就是CPU周围电感所能提供电源的相数。主板的供电相数可以通过数CPU周围电感的数目得出,有些高端的华硕或是技嘉主板甚至采用了32相供电。采用多相供电的好处就是每一相供电线路的负载都很均衡,CPU在更稳定的电压与电流下工作,计算机性能就越稳定。以前的电感是完全开放式,也就是立在主板表面一个磁环上缠绕着线圈的东西。而现在的电感则是全封闭,做的像个立方体一样在主板上,相比之前的开方式电感,全封闭的电源具有发热小,效率高等优点。现在不少主板上出现了陶瓷电感和烤漆电感。Mosfet管长的有点像三极管,一般分布在电感附近。通常一个电感对应两个或三个Mosftp管,当然对应的越多就越好。

电容:电容是主板最容易偷工减料的地方。电容起到保证电压及电流的移动作用,过虑掉不利的杂波,起到相当重要的作用。高端的主板电容通常全部采用固态电容,低端的则部分采用固态电容。液态电容用过一段时间就会失效,具体表现为发鼓,而固态电容则不会出现这种情况。固态电容又分为好多种,以日本产的电容最为出名。一般的固态电容寿命长、耐高温,能在100度的温度下工作50余年,稳定性自然不用多说。
走线。插件排列整齐,走线细而不乱是大厂的一贯作风。当拿到一款主板,如果看到的是电容或电感排列杂乱,布线没有头绪就不用指望是什么好主板了。
使用芯片。芯片组以VIA(威盛)、SIS(矽统)的比较差。PCB的颜色并不重要,要知道作为常年不关机的服务器主板,几乎是清一色的绿色PCB,它的稳定性就足以说明一切。然而

如果仔细观察,会发现服务器主板的PCB所用的芯片却是最好的,网卡的芯片用的最多的是Intel、Broadcom、3com,没有最常见的Realtek。显示芯片通常是ATI,虽然集成,但并不由北桥控制,它集成的是一个独立的显示芯片,在桌面电脑的主板中这种方式的集成芯片极为罕见。

相信通过以上对比就能轻松判断出一款主板的档次,当我们在考虑两块拿不准的主板的时候不妨按照以上方法,挑选出适合自己最稳定的主板。
