华硕X201e笔记本电脑怎么拆解更换键盘?

2020-01-10 20:41:10
字体:
来源:转载
供稿:网友

华硕X201e笔记本键盘坏了,去售后换需要很多钱,想要自己换,该怎么换呢?下面我们就来看看详细的教程。

华硕,笔记本,键盘

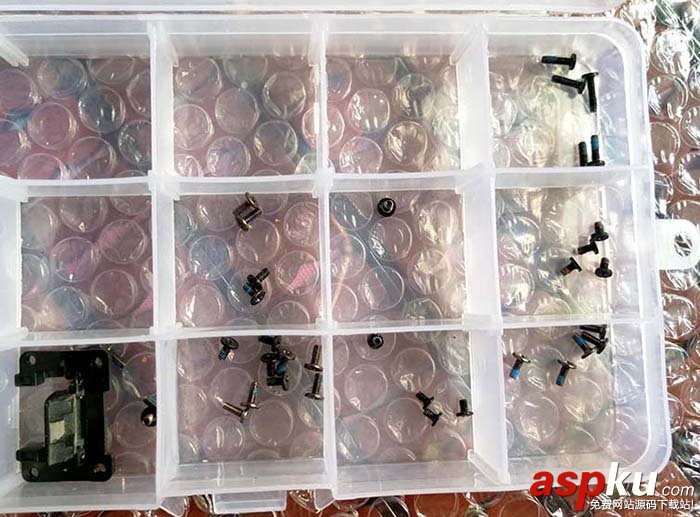

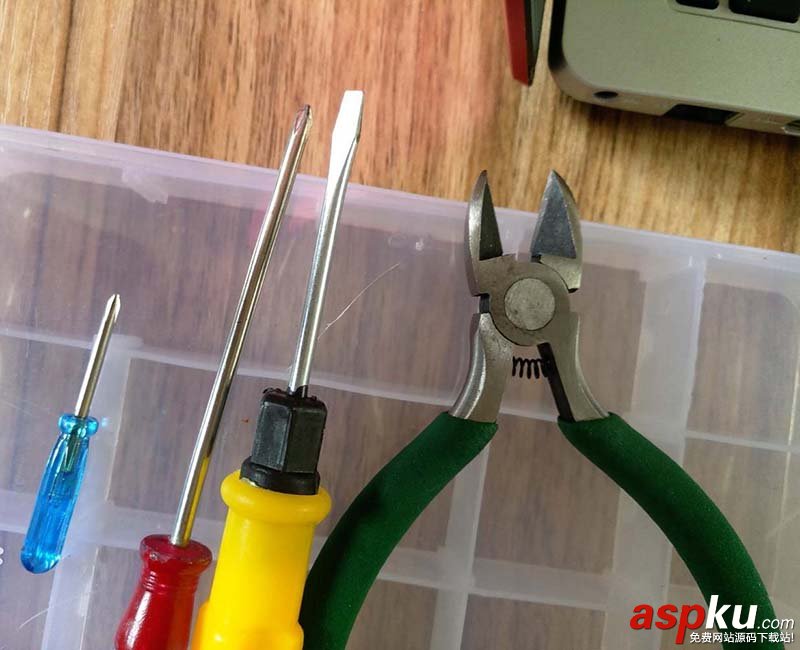

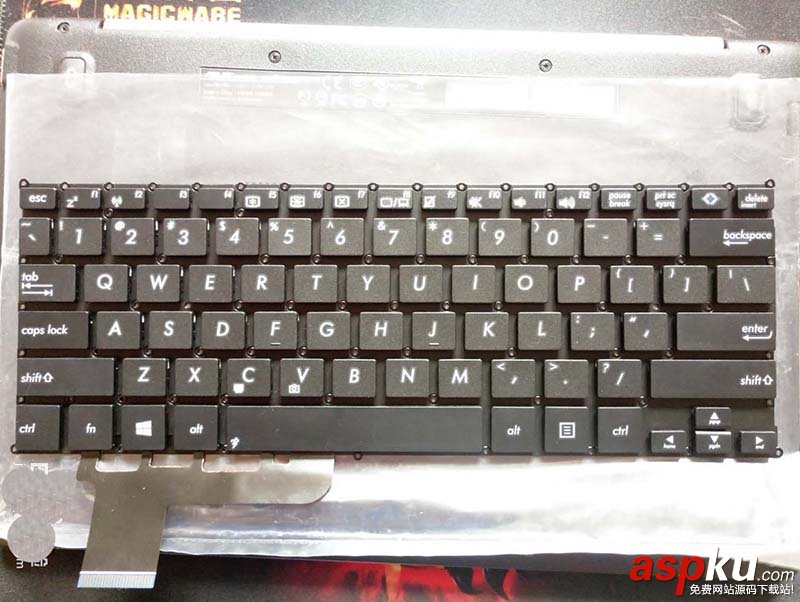

1、先准备好新键盘和工具。最好再准备一个这样多格的收纳盒,免得螺丝乱掉,如果没有,就都分开放好,尽量别混在一起。

华硕,笔记本,键盘

华硕,笔记本,键盘

华硕,笔记本,键盘

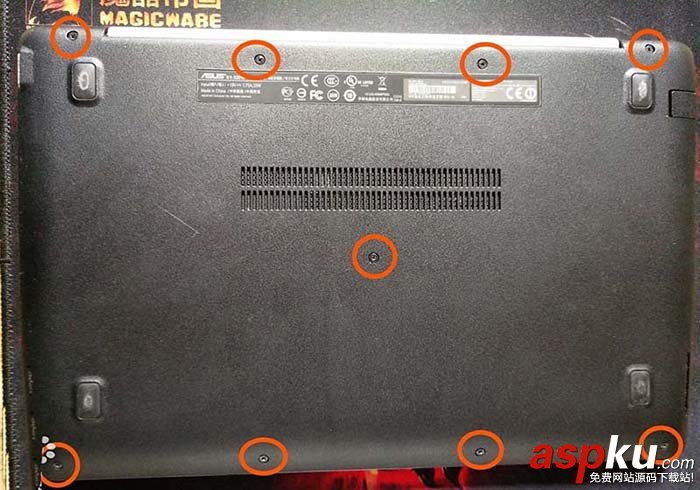

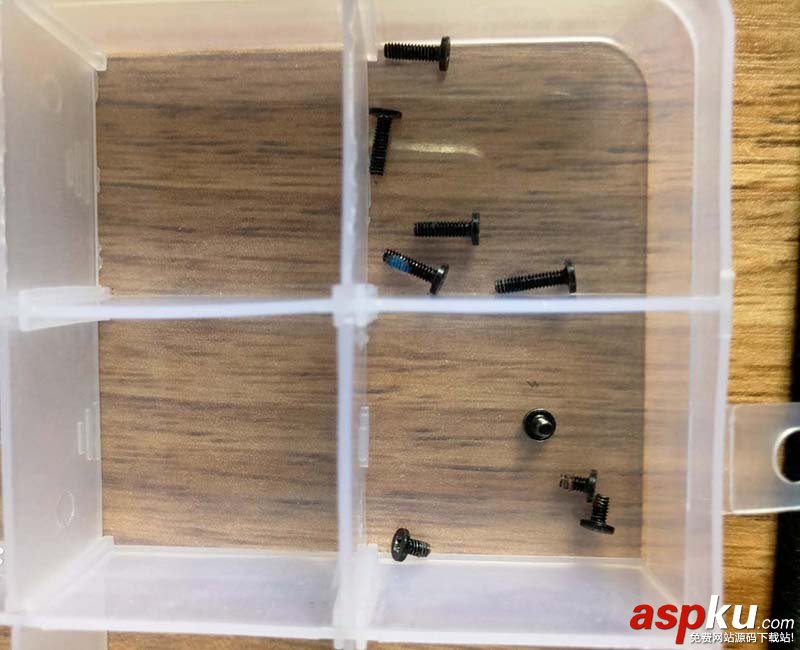

2、把背面的9个螺丝拧掉,有长有短,可以分开放。拿掉后盖,有小卡扣,可以用指甲抠着点,也可以用小号的一字改锥翘着点。

华硕,笔记本,键盘

华硕,笔记本,键盘

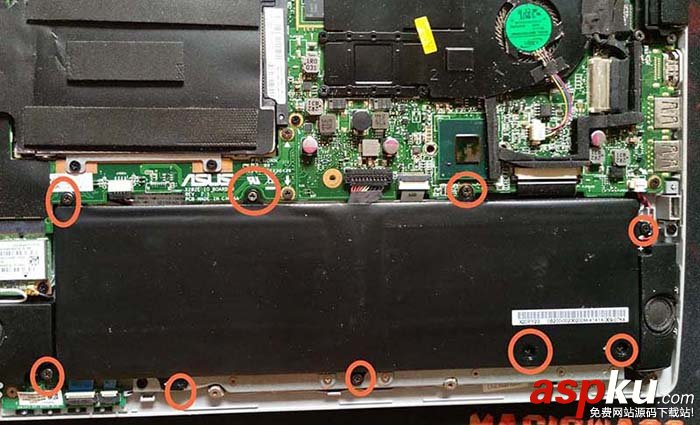

3、拆掉电池,拧掉螺丝后不要着急拿掉电池,还有这个接口,要拔下来。

华硕,笔记本,键盘

华硕,笔记本,键盘

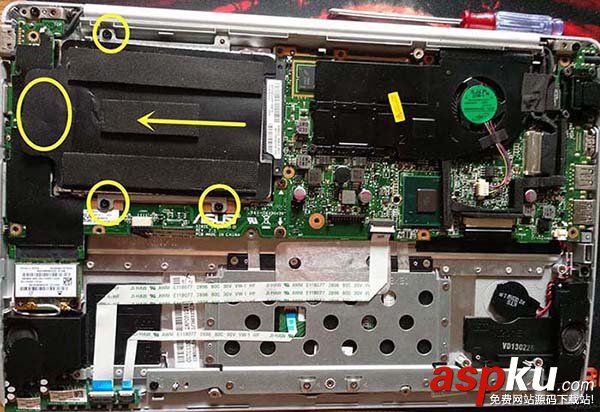

4、拆硬盘。面上的三颗螺丝拧下来后,掀开黑色胶片,下面还有一个。然后硬盘翘起一点,顺着箭头方向拉下来。

华硕,笔记本,键盘

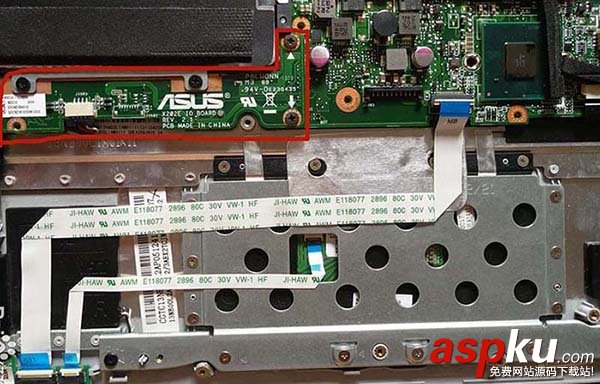

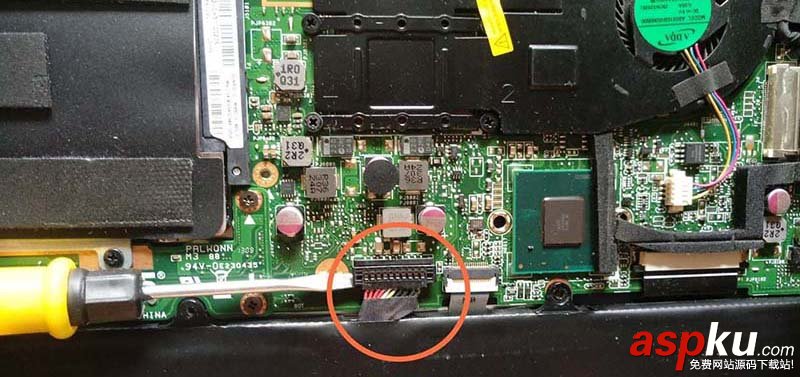

5、然后把硬盘旁边的那个绿色的板子拿下来。注意箭头那里有个接口

华硕,笔记本,键盘

华硕,笔记本,键盘

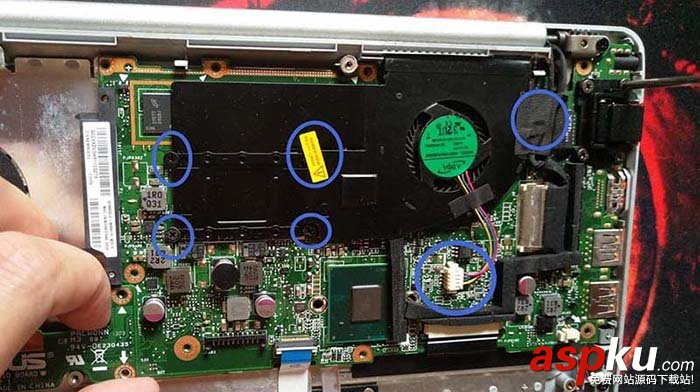

6、拆风扇。面上三颗螺丝。易碎纸下面一颗。黑色胶布下面还有一颗。拔掉风扇的电源线。

华硕,笔记本,键盘

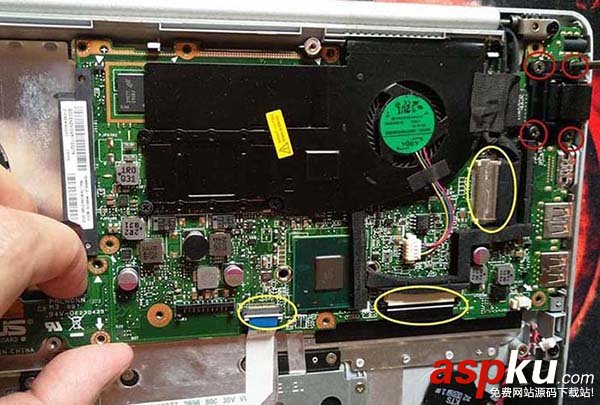

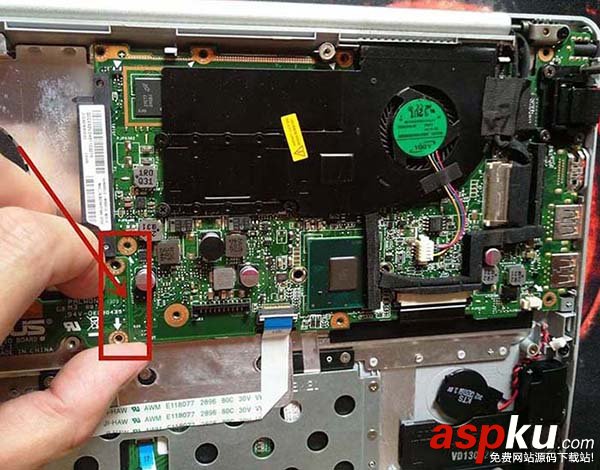

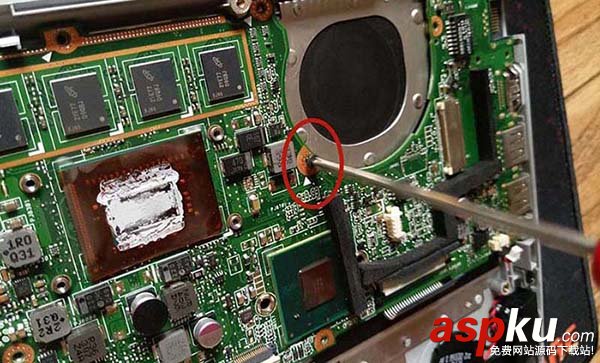

7、把风扇旁边的网线口拆掉。红色圈里的螺丝拧掉。黄色圈里的屏线摄像头线接口、键盘排线、触摸板接口拔掉断开。风扇压住的一颗螺丝拧掉,主板就可以拿下来了。

华硕,笔记本,键盘

华硕,笔记本,键盘

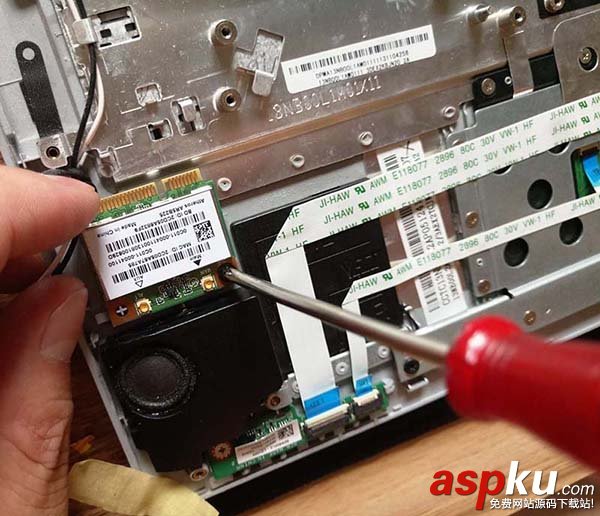

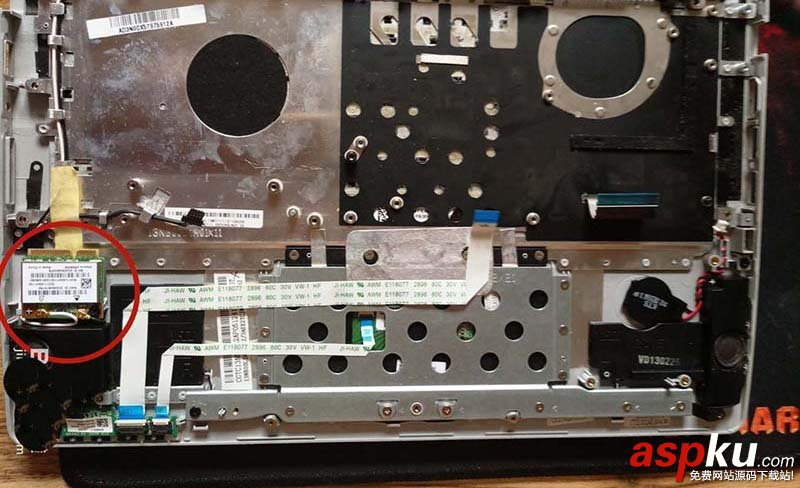

8、主板拿掉后拆除无线模块。

华硕,笔记本,键盘

华硕,笔记本,键盘

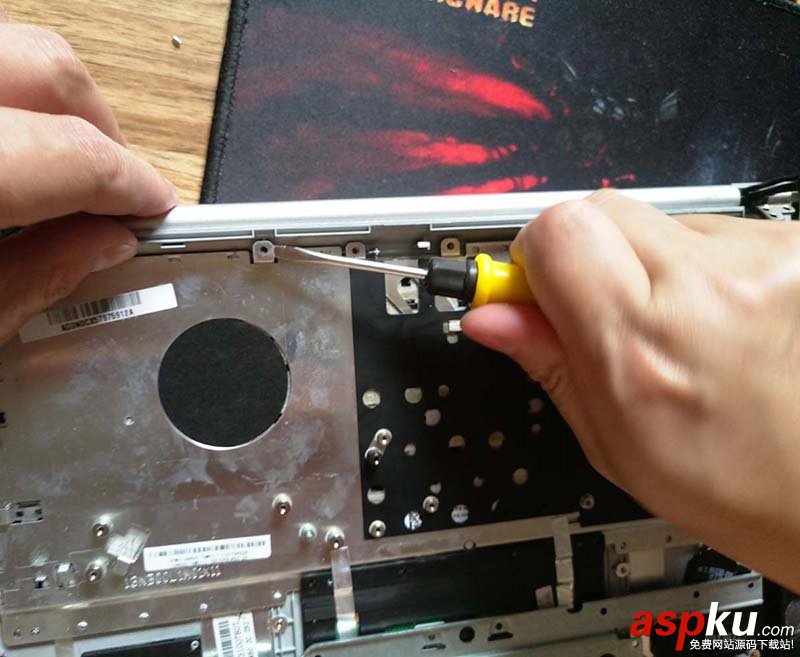

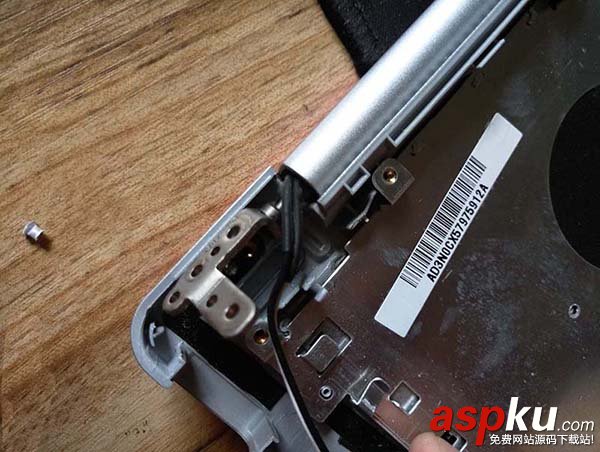

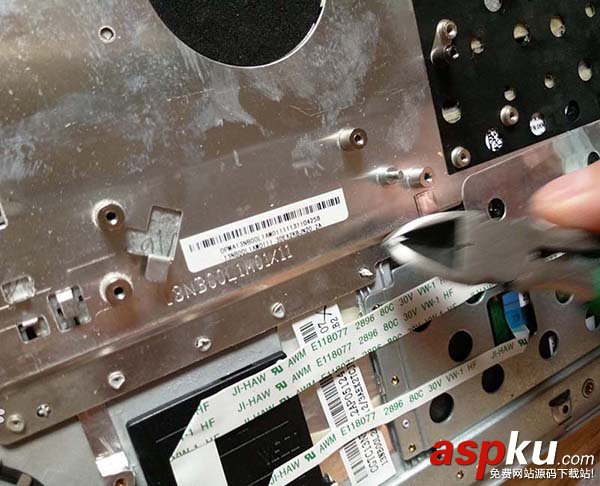

9、取下防水板。上面会有一些突起的塑胶钉,用小钳子或者小刀去掉凸起的部分。取板子的时候,会有的地方扣的比较紧,可以用一字改锥撬一下。还要注意,转轴的地方有几颗螺丝把屏幕和主机壳分离

华硕,笔记本,键盘

华硕,笔记本,键盘

华硕,笔记本,键盘

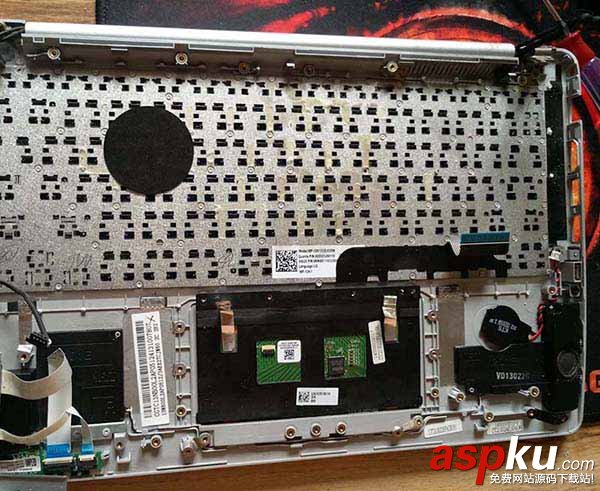

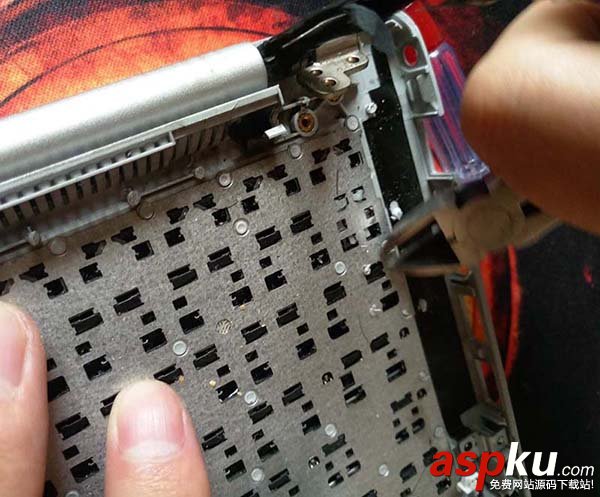

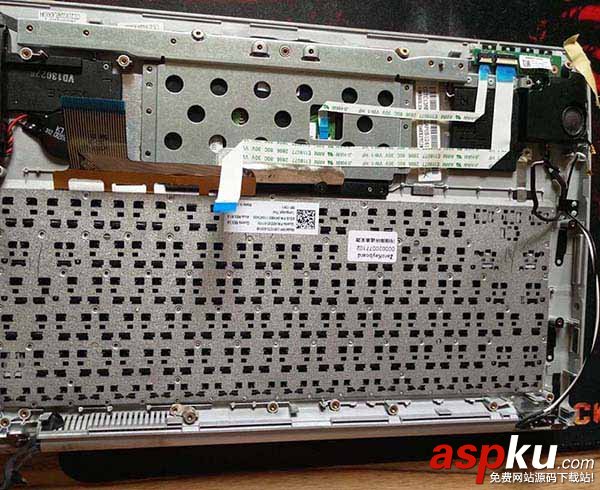

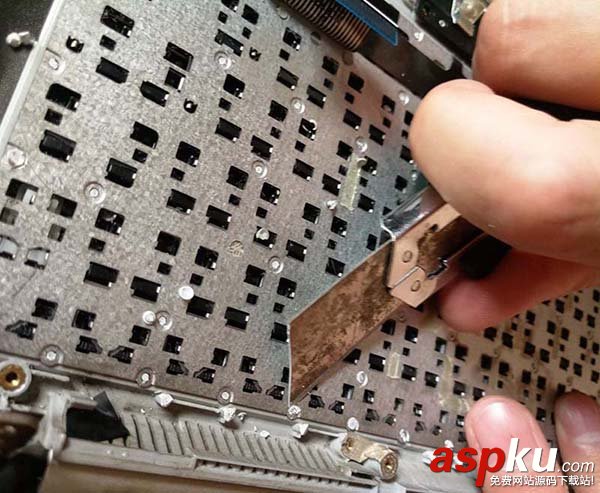

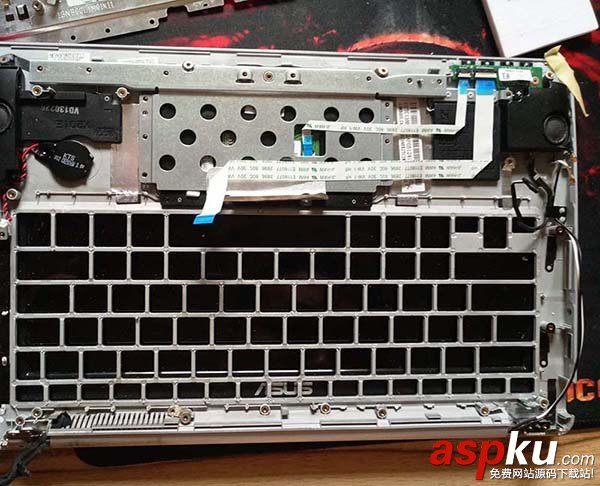

10、取掉防水板,键盘终于露出来了。上面依然是很多凸起的塑胶钉,全都去掉后,键盘才能拿下来。

华硕,笔记本,键盘

华硕,笔记本,键盘

华硕,笔记本,键盘

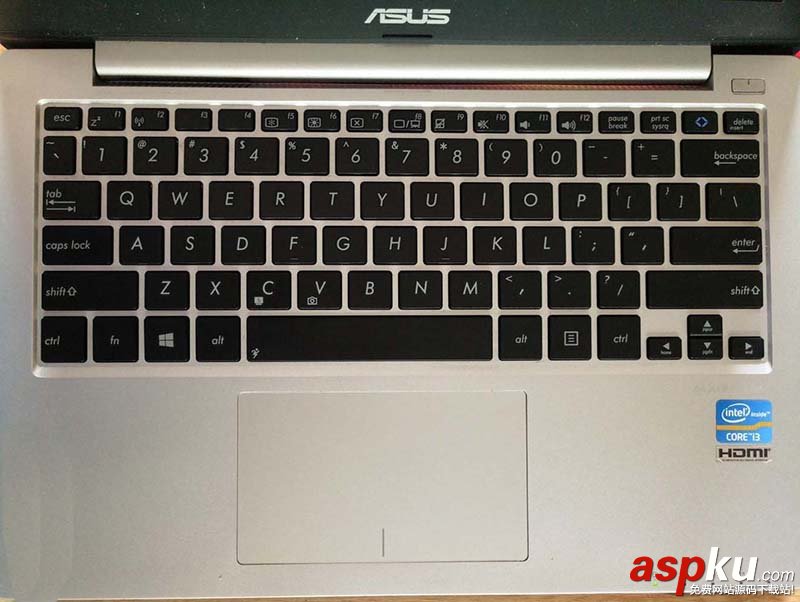

11、换上新键盘,按照拆除的顺序再反向装回去。打工告成!

华硕,笔记本,键盘

华硕,笔记本,键盘

华硕,笔记本,键盘

注意事项:

1、拆机有风险,动手需谨慎。

2、拆机的时候需要把硬盘、风扇、主板等等配件都要拆掉,最后才能拿下键盘。
