截面型和路径子对象深入讲解教程中，将指导各位网友制作一个场景中的帽缨和旗帜对象，帽缨和旗帜均属于布料类的对象，这类对象的特点为形状不规则，会根据风向、碰撞物体等外部因素产生变化，由于放样对象操作简单、能够实现自然的褶皱效果，且能够对截面型和路径型的子对象进行编辑，使其能够与场景相适配，所以在创建布料类的对象时（例如窗帘、桌布等）通常会使用放样建模方法。关键的知识点作者讲解的非常的到位，素材需要大家自己在网上搜集或者使用本教程素材，如果你有些了解可以加入自己的思想在里面！上效果图先！

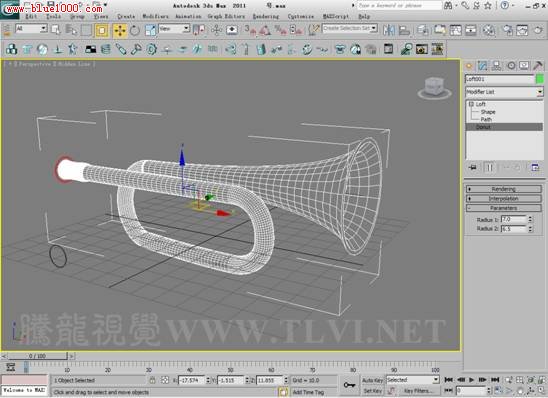

放样建模方法可以截面型和路径型的子对象进行编辑，如果截面型或路径型为参数化图形，还可以对其创建参数进行编辑。
除了放样建模方法外，使用Reactor（反应堆）工具也是一种常用的创建布料的方法，由于Reactor工具能够模拟真实的物理环境，所以创建的布料效果更为逼真，但是Reactor工具也有一定的局限性，首先使用Reactor工具创建模型的过程较为复杂，需要经过多次定义，并使用多种工具配合才能实现逼真的布料效果；由于Reactor工具模拟真实的物理环境，所以可控制性较差，生成的布料效果无法预期，也不能控制，创建缠绕在特定物体上的布条（例如礼物包装带）、特定形态的布料（例如船帆、折叠的餐巾）等对形态有一定要求的布料对象较为困难；使用Reactor工具创建的布料对象确定形状后，不能再对其进行编辑，不利于模型的修改。所以如果创建的布料对象较为简单、形态较为规则、对模型细节要求较低，最好使用放样建模方法来创建，下图中左图为使用放样建模方法创建的布料对象，右图为使用Reactor工具创建的布料对象。

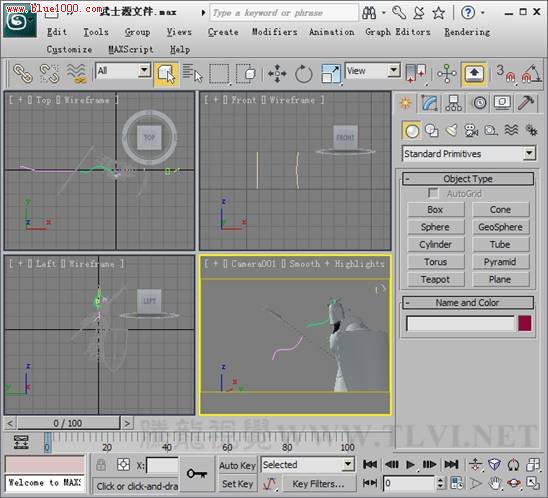

（1）运行3ds max 2011，打开素材“武士源文件.max”文件，该文件为一个武士的场景，本实例中需要创建旗帜和帽缨。

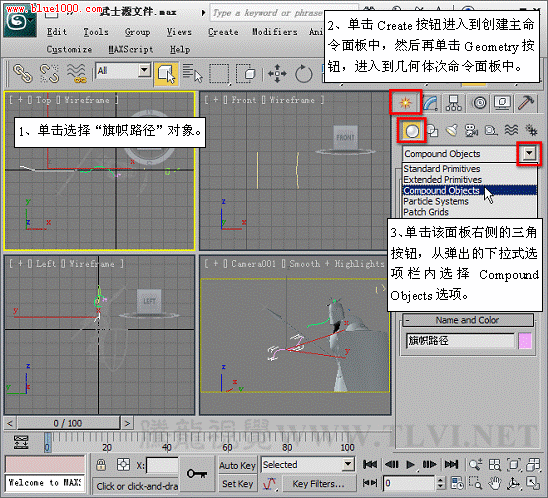

（2）选择“旗帜路径”对象，进入
Create面板下的
Geometry次面板，在该面板下的下拉式选项栏内选择Compound Objects选项。

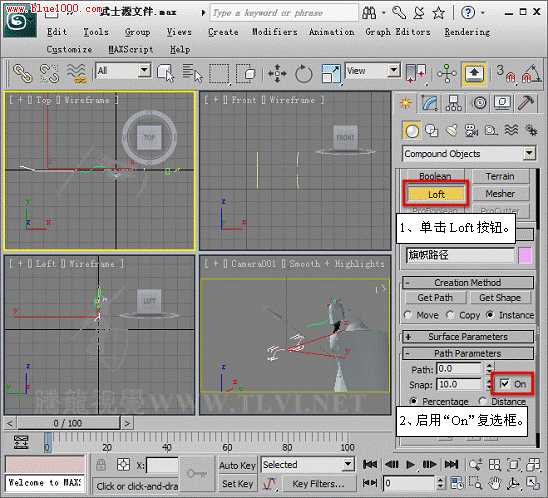

（3）在Object Typer卷展栏下激活Loft按钮，并在展开的Path Parameters卷展栏下进行设置。

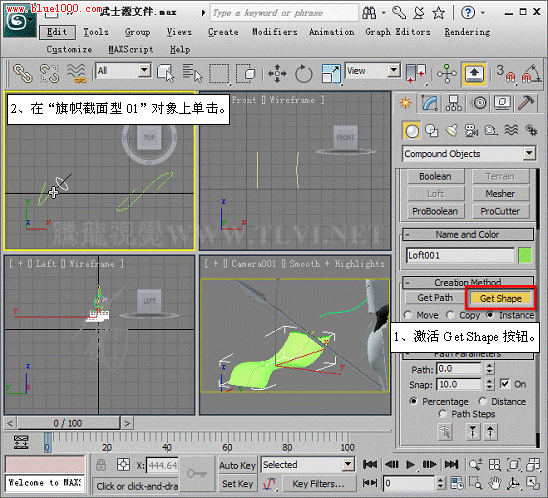

（4）在视图中拾取“旗帜截面型01”图形，使该图形成为放样对象的截面型，生成Loft001对象。

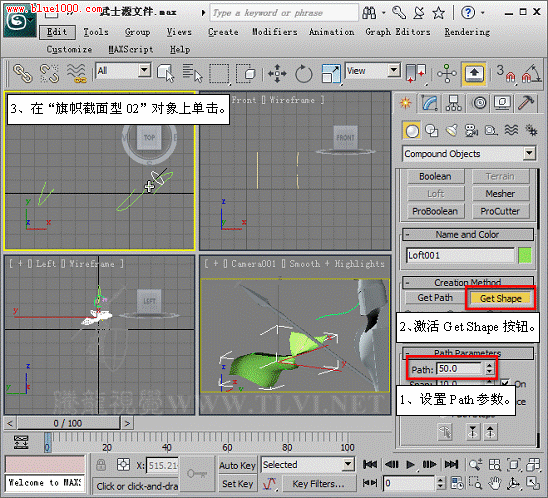

（5）再次对Path Parameters卷展栏进行设置，并在视图中拾取“旗帜截面型02”截面图形，使该图形成为放样对象的截面型。

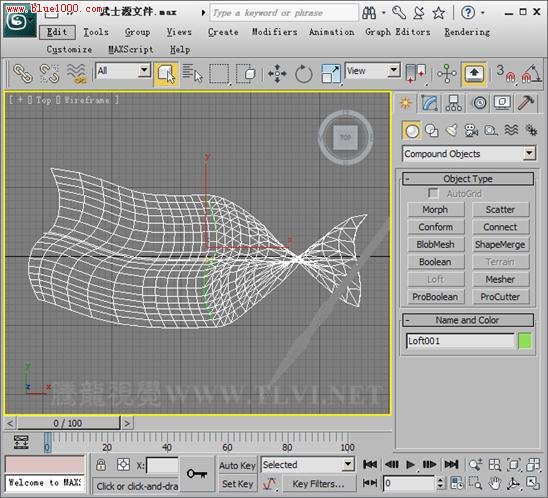

（6）观察视图可以发现，生成的放样对象产生了扭曲，这是因为两个截面型首顶点的位置不一致，这也是进行放样建模时常常会遇到的问题，现在需要进入到截面型的子对象层，对其顶点进行编辑。

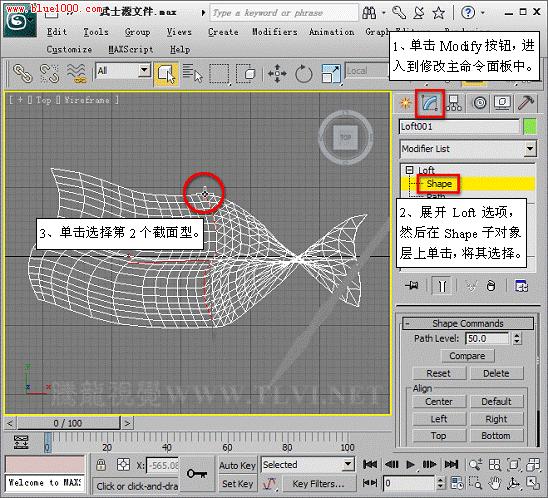

（7）进入Loft001对象的Shape子对象层，然后选择第2个截面型。

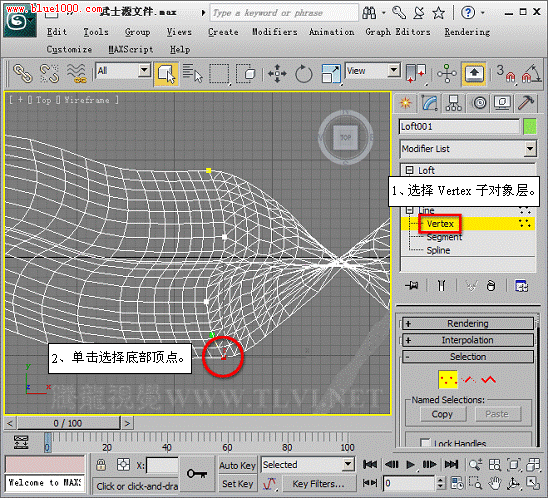

（8）进入选择截面型的Vertex子对象层，在Top视图中选择最底部的顶点。
