[3Dmax基础教程合集一]向日葵的面片建模教程

2020-01-28 14:18:47
字体:
来源:转载
供稿:网友

  面片建模是一种基于子对象进行编辑的建模方式,相对于网格和多边形建模方法,该建模方法更为复杂。面片可通过控制柄控制其曲面曲率的对象,更易形成光 滑的曲面,所以常被用于创建角色模型等有光滑流畅表面的对象。为了使各位朋友能够深入了解面片建模方法,我们开发了这套关于面片建模的教程。面片建模 方法为非参数化的模型,随机性较强,对软件操作能力要求较高,而且在制作实例时可能会花很长的时间用于调整子对象,为了提高大家的学习兴趣,本套教程 使用了当前较为流行的小游戏《植物大战僵尸》中的形象,该游戏为二维小游戏,将其转化为三维形象,既有趣又富有挑战性。当然,3ds max中的建模方法种类 繁多,实例中使用的方法不一定就是最好的方法,也希望各位朋友积极参与进来,提出宝贵的意见和建议。

  在本实例中,将创建向日葵脸部的模型,该模型看似很简单,但其实细节部分较难处理,因为其大体形状为一个椭圆形,但是有嘴巴、额头和脸颊等,使用修改器或者多边形建模方法很难实现,而且也不容易保持其表面的光滑流畅。本实例使用了一个面片栅格,通过不断对子对象编辑完成了模型的创建,在创建过程中 用到了细分面片、焊接顶点等各种常用的面片编辑方法,通过本实例,可以使各位朋友了解怎样使从一个简单的面片来创建角色模型,在制作实例之前,大家需要首先下载素材文件,素材文件为完成后的模型,大家可以在制作过程中进行参考。

向日葵的3Ds Max面片建模教程

图01

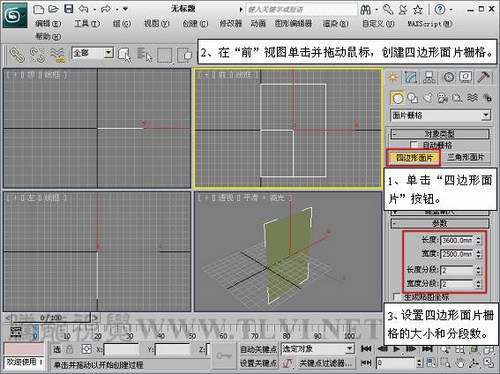

  (1)运行3ds max 2011,进入“创建”面板下的“几何体”次面板,在该面板内的下拉式选项栏内选择“面片栅格”选项,然后在视图中创建一个四边形面片栅格。

  提示:在3ds max中,可以创建两种类型的面片,分别为三角形面片和四边形面片,这两种棉片类型都基于Bezier曲线。三角形面片只影响共用边界的顶点,不影响对角顶点的表面,因而在弯曲对象时边界较锐利,能够形成明显的褶皱。编辑四边形面片时,对角的顶点也互相影响,能够产生较为平滑的表面。

向日葵的3Ds Max面片建模教程

图02

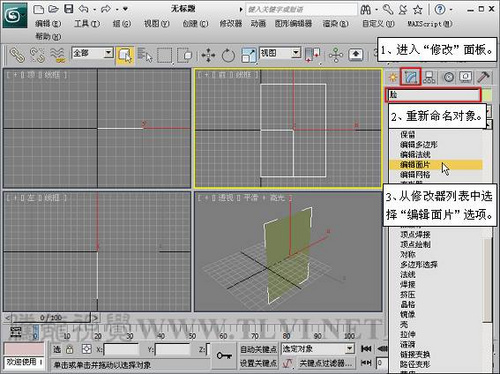

  (2)将新创建的对象命名为“脸”,为其添加一个“编辑面片”修改器,将其转化为面片对象。

向日葵的3Ds Max面片建模教程

图03

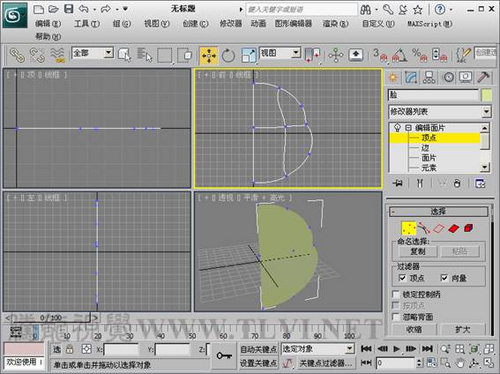

  (3)进入“顶点”子对象层,在“前”视图编辑对象顶点,使其呈现半个脸部的形状。

  技巧:由于向日葵脸部两侧是对称的,所以可以先创建半边模型,然后通过镜像复制方式复制另外一半。

向日葵的3Ds Max面片建模教程

图04

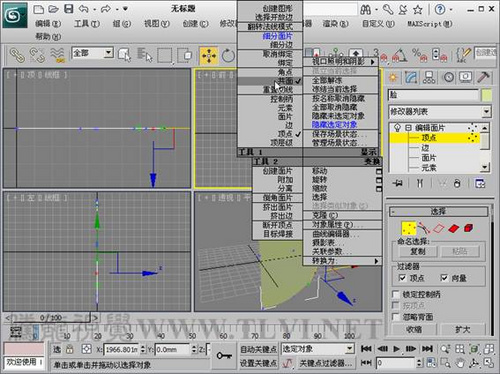

  (4)面片的顶点有两种形式,分别为“角点”和“共面”,在“共面”模式下,移动所选择的顶点上的一个矢量手柄,其他矢量手柄也跟着移动;在“角点”模式下,移动一个矢量手柄时其他手柄将不受影响,选择一个顶点,在该顶点上单击鼠标右键,在弹出的快捷菜单中可以选择顶点类型。

向日葵的3Ds Max面片建模教程

图05

  (5)在“左”视图中编辑顶点,使对象具有立体感。

向日葵的3Ds Max面片建模教程

图06

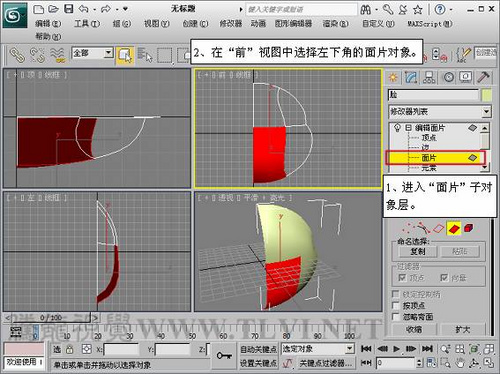

  (6)当前子对象的数目过少,需要增加子对象,进入“面片”子对象层,选择子对象。

向日葵的3Ds Max面片建模教程

图07

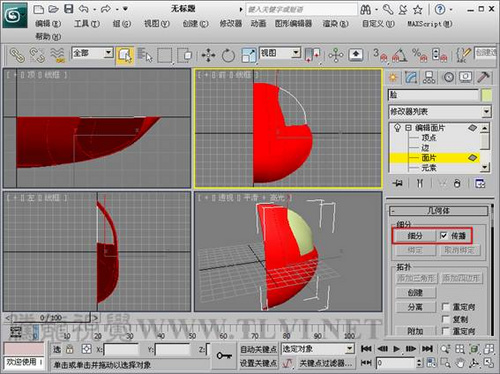

  (7)在“几何体”卷展栏内选择“传播”复选框,然后单击“细分”按钮,将面片细分。

  提示:“细分”命令用于细分所选子对象,选择“传播”复选框后,将细分伸展到相邻面片。如果沿着所有连续的面片传播细分,连接面片时,可以防止面片断裂。

向日葵的3Ds Max面片建模教程

图08

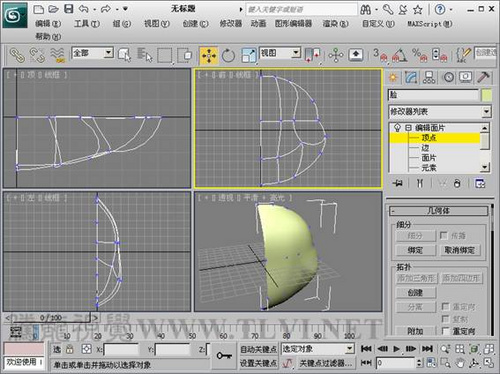

  (8)进入“顶点”子对象层,编辑顶点。

向日葵的3Ds Max面片建模教程

图09
