计算机网络的拓扑结构

网络拓扑结构是指抛开网络电缆的物理连接来讨论网络系统的连接形式，是指网络电缆构成的几何形状，它能从逻辑上表示出网络服务器、工作站的网络配置和互相之间的连接。

网络拓扑结构按形状可分为：星型、环型、总线型、树型及总线/星型及网状拓扑结构。

1、星型拓扑结构：

星型布局是以中央结点为中心与各结点连接而组成的，各结点与中央结点通过点与点方式连接，中央结点执行集中式通信控制策略，因此中央结点相当复杂，负担也重。图1为星型拓扑结构示意图。

图1星型拓扑结构

以星型拓扑结构组网，其中任何两个站点要进行通信都要经过中央结点控制。中央结点主要功能有：

(1)为需要通信的设备建立物理连接；

(2)为两台设备通信过程中维持这一通路；

(3)在完成通信或不成功时,拆除通道。

在文件服务器/工作站(File Servers/Workstation )局域网模式中，中心点为文件服务器，存放共享资源。由于这种拓扑结构，中心点与多台工作站相连,为便于集中连线，目前多采用集线器(HUB)。

星型拓扑结构优点：网络结构简单,便于管理、集中控制, 组网容易，网络延迟时间短，误码率低。

缺点：网络共享能力较差，通信线路利用率不高，中央节点负担过重，容易成为网络的瓶颈，一旦出现故障则全网瘫痪。

2、环型拓扑结构

环形网中各结点通过环路接口连在一条首尾相连的闭合环形通信线路中，环路上任何结点均可以请求发送信息。请求一旦被批准，便可以向环路发送信息。环形网中的数据可以是单向也可是双向传输。由于环线公用，一个结点发出的信息必须穿越环中所有的环路接口，信息流中目的地址与环上某结点地址相符时，信息被该结点的环路接口所接收，而后信息继续流向下一环路接口，一直流回到发送该信息的环路接口结点为止。图2为环型拓扑结构示意图。

图2环型拓扑结构

环形网的优点：信息在网络中沿固定方向流动，两个结点间仅有唯一的通路，大大简化了路径选择的控制；某个结点发生故障时，可以自动旁路，可靠性较高。

缺点：由于信息是串行穿过多个结点环路接口，当结点过多时，影响传输效率，使网络响应时间变长；由于环路封闭故扩充不方便。

3、总线拓扑结构

用一条称为总线的中央主电缆，将相互之间以线性方式连接的工站连接起来的布局方式，称为总线形拓扑。图3为总线拓扑结构的示意图。

图3总线拓扑结构

在总线结构中，所有网上微机都通过相应的硬件接口直接连在总线上， 任何一个结点的信息都可以沿着总线向两个方向传输扩散，并且能被总线中任何一个结点所接收。由于其信息向四周传播，类似于广播电台，故总线网络也被称为广播式网络。

总线有一定的负载能力，因此，总线长度有一定限制，一条总线也只能连接一定数量的结点。

总线布局的特点：结构简单灵活，非常便于扩充；可靠性高，网络响应速度快；设备量少、价ge低、安装使用方便；共享资源能力强，非常便于广播式工作，即一个结点发送所有结点都可接收。

在总线两端连接的器件称为端结器（末端阻抗匹配器、或终止器）。主要与总线进行阻抗匹配，最大限度吸收传送端部的能量，避免信号反射回总线产生不必要的干扰。

总线形网络结构是目前使用最广泛的结构，也是最传统的一种主流网络结构，适合于信息管理系统、办公自动化系统领域的应用。

4、树型拓扑结构

树形结构是总线型结构的扩展，它是在总线网上加上分支形成的，其传输介质可有多条分支，但不形成闭合回路，树形网是一种分层网，其结构可以对称，联系固定，具有一定容错能力，一般一个分支和结点的故障不影响另一分支结点的工作，任何一个结点送出的信息都可以传遍整个传输介质，也是广播式网络。一般树形网上的链路相对具有一定的专用性，无须对原网做任何改动就可以扩充工作站。

5、总线/星型拓扑结构

用一条或多条总线把多组设备连接起来，相连的每组设备呈星型分布。采用这种拓扑结构，用户很容易配置和重新配置网络设备。总线采用同轴电缆，星型配置可采用双绞线，图4。

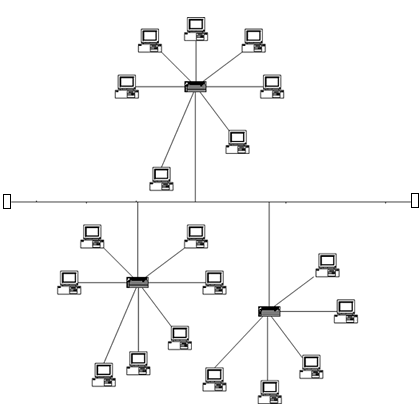

图4总线/星型拓扑结构

6、网状拓扑结构

将多个子网或多个局域网连接起来构成网际拓扑结构。在一个子网中,集线器、中继器将多个设备连接起来，而桥接器、路由器及网关则将子网连接起来。根据组网硬件不同,主要有三种网际拓扑：

(1)网状网：

在一个大的区域内，用无线电通信连路连接一个大型网络时，网状网是最好的拓扑结构。通过路由器与路由器相连，可让网络选择一条最快的路径传送数据。

(2)主干网：

通过桥接器与路由器把不同的子网或LAN连接起来形成单个总线或环型拓扑结构，这种网通常采用光纤做主干线。

(3)星状相连网：

利用一些叫做超级集线器的设备将网络连接起来，由于星型结构的特点，网络中任一处的故障都可容易查找并修复。

应该指出,在实际组网中,为了符合不同的要求，拓扑结构不一定是单一的,往往都是几种结构的混用。
