一、概述
在实现扫一扫的功能的时候，我们需要绘制一个中间为透明的扫码框，其余部分为半透明。通常情况下，例如微信或者支付宝的扫码框都是矩形的，如果中间的扫码框是一个矩形，那么布局是很简单的，可是如果扫码框是一个圆角矩形，或者圆形等情况怎么办呢？这篇文章主要是记录绘制一个中间透明带圆角的矩形。

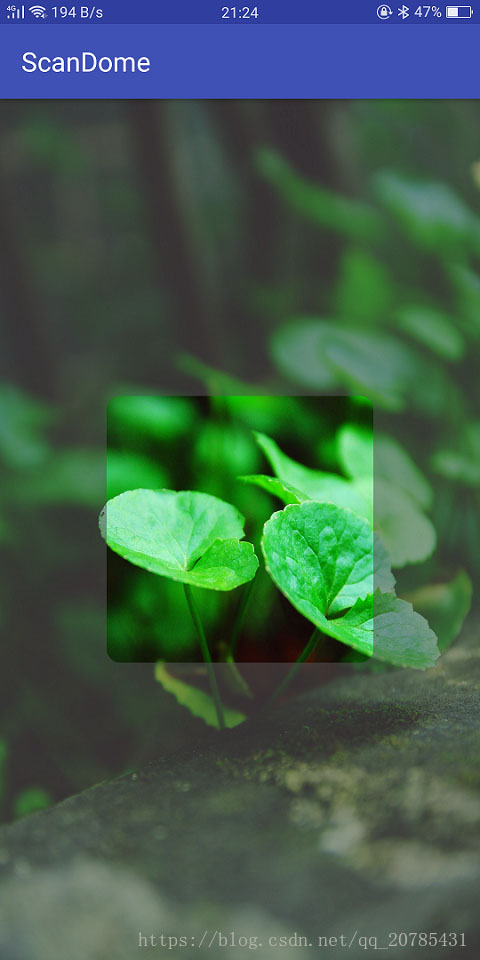

按照惯例，我们先来看看效果图 ：
二、按照流程我们就开始来看看代码啦
1、CustomDrawable，支持中间出现透明区域的drawable
package per.juan.scandome;import android.graphics.Canvas;import android.graphics.ColorFilter;import android.graphics.Paint;import android.graphics.Path;import android.graphics.PorterDuff;import android.graphics.PorterDuffXfermode;import android.graphics.drawable.Drawable;import android.support.annotation.NonNull;import android.support.annotation.Nullable;/** * 支持中间出现透明区域的drawable * 通过{@link #setSrcPath(Path)}设定透明区域的形状 * Created by juan on 2018/07/20. */public class CustomDrawable extends Drawable { private Paint srcPaint; private Path srcPath = new Path(); private Drawable innerDrawable; public CustomDrawable(Drawable innerDrawable) { this.innerDrawable = innerDrawable; srcPath.addRect(100, 100, 200, 200, Path.Direction.CW); srcPaint = new Paint(Paint.ANTI_ALIAS_FLAG); srcPaint.setColor(0xffffffff); } /** * 设置内部透明的部分 * * @param srcPath */ public void setSrcPath(Path srcPath) { this.srcPath = srcPath; } @Override public void draw(@NonNull Canvas canvas) { innerDrawable.setBounds(getBounds()); if (srcPath == null || srcPath.isEmpty()) { innerDrawable.draw(canvas); } else { //将绘制操作保存到新的图层，因为图像合成是很昂贵的操作，将用到硬件加速，这里将图像合成的处理放到离屏缓存中进行 int saveCount = canvas.saveLayer(0, 0, canvas.getWidth(), canvas.getHeight(), srcPaint, Canvas.ALL_SAVE_FLAG); //dst 绘制目标图 innerDrawable.draw(canvas); //设置混合模式 srcPaint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.CLEAR)); //src 绘制源图 canvas.drawPath(srcPath, srcPaint); //清除混合模式 srcPaint.setXfermode(null); //还原画布 canvas.restoreToCount(saveCount); } } @Override public void setAlpha(int alpha) { innerDrawable.setAlpha(alpha); } @Override public void setColorFilter(@Nullable ColorFilter colorFilter) { innerDrawable.setColorFilter(colorFilter); } @Override public int getOpacity() { return innerDrawable.getOpacity(); }} （1）主要用到的技术是PorterDuffXfermode的PorterDuff.Mode.XOR模式
（2）核心思想是先正常绘制出整个drawable，然后将指定的区域混合成透明色
2、CustomLayout
package per.juan.scandome;import android.annotation.SuppressLint;import android.content.Context;import android.graphics.Path;import android.support.annotation.NonNull;import android.support.annotation.Nullable;import android.util.AttributeSet;import android.view.View;import android.widget.FrameLayout;/** * 根据layout中子View的位置，确定局部透明区域 * Created by juan on 2018/07/20. */public class CustomLayout extends FrameLayout { private Context mContext; private CustomDrawable background; public CustomLayout(@NonNull Context context) { super(context); initView(context, null, 0); } public CustomLayout(@NonNull Context context, @Nullable AttributeSet attrs) { super(context, attrs); this.mContext=context; initView(context, attrs, 0); } public CustomLayout(@NonNull Context context, @Nullable AttributeSet attrs, int defStyleAttr) { super(context, attrs, defStyleAttr); initView(context, attrs, defStyleAttr); } @SuppressLint("NewApi") private void initView(@NonNull Context context, @Nullable AttributeSet attrs, int defStyleAttr) { background = new CustomDrawable(getBackground()); setBackground(background); } @Override protected void onLayout(boolean changed, int left, int top, int right, int bottom) { super.onLayout(changed, left, top, right, bottom); resetBackgroundHoleArea(); } @SuppressLint("NewApi") private void resetBackgroundHoleArea() { Path path = null; // 以子View为范围构造需要透明显示的区域 View view = findViewById(R.id.iv_scan); if (view != null) { path = new Path(); // 矩形透明区域 path.addRoundRect(view.getLeft(), view.getTop(), view.getRight(), view.getBottom(), dp2Px(mContext,10), dp2Px(mContext,10),Path.Direction.CW); } if (path != null) { background.setSrcPath(path); } } public int dp2Px(Context context, float dp) { final float scale = context.getResources().getDisplayMetrics().density; return (int) (dp * scale + 0.5f); }} 3、然后在XML布局中声明我们的自定义View
<?xml version="1.0" encoding="utf-8"?><FrameLayout xmlns:android="http://schemas.android.com/apk/res/android" android:layout_width="match_parent" android:id="@+id/frame_layout" android:layout_height="match_parent"> <ImageView android:layout_width="match_parent" android:layout_height="match_parent" android:background="@mipmap/bg_image" /> <per.juan.scandome.CustomLayout android:layout_width="match_parent" android:id="@+id/layout" android:background="#8c565658" android:layout_height="match_parent"> <!-- 根据这个子View所在的位置，计算出透明矩形的位置 --> <FrameLayout android:id="@+id/iv_scan" android:layout_width="200dp" android引用块内容center" /> </per.juan.scandome.CustomLayout></FrameLayout>
好了，本篇文章就这样了，存在不足的地方还望指导，感谢^_^
