大家在使用主流的视频软件以及直播软件的时候，经常会看到打开视频最小化以后，不是直接关闭，而是在屏幕右下角一个小窗口的样子，本次小编就给大家带来的是用Android实现在视频或者语音通话的时候，最小化也是出现一个悬浮框的效果。
关于音视频通话过程中最小化成悬浮框这个功能的实现，网络上类似的文章很多，但是好像还没看到解释的较为清晰的，这里因为项目需要实现了这样的一个功能，今天我把它记录下来，一方面为了以后用到便于自己查阅，一方面也给有需要的人提供一个思路，让大家少走弯路。这里我也是参考了些有关Android悬浮框的文章，再结合自己的理解所实现出来的，可能实现的方法不是最好，但是这或许也是一个可行的方案。
一、实现效果（gif效果可能录制的不是特别好）
二、实现思路
关于这个功能的实现其实不难，这里我把实现思路拆分为了两步：1、视频通话Activity的最小化。 2、视频通话悬浮框的开启

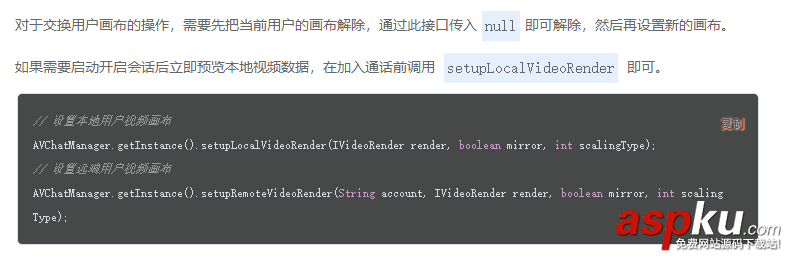

具体思路是这样的：当用户点击最小化按钮的时候，最小化我们的视频通话Activity（这时Activity处于后台状态），移除原先在Activity的视频画布（因为我用的是网易云信，这里他们只能允许一个视频画布存在，这里看情况要不要移除），于此同时，延时个几百毫秒，开启悬浮框，新建一个新的视频画布然后动态添加到悬浮框里面去，监听悬浮框的触摸事件，让悬浮框可以拖拽移动；监听悬浮框的点击事件，如果用户点击了悬浮框，则移除悬浮框里面新建的那个视频画布，然后重新调起我们在后台的视频通话Activity，紧接着新建一个新的视频画布重新动态的添加到Activity里面去。关于视频画布的添加移除方法，这里要看一下所接入的第三方SDK，如用的若是网易云信的SDK，他们的方法如下（下面摘自他们的SDK说明文档），也就是说移除画布我只需要传入null就行了。
1.Activity是如何实现最小化的？
Activity最小化可能你没有听过，但是只要姿势对的话，其实实现起来非常简单，因为Activity本身就自带了一个moveTaskToBack(boolean nonRoot)，如果我们要实现最小化，只需要调用moveTaskToBack(true)传入一个true值就可以了，但是这里有一个前提，就是需要设置Activity的启动模式为singleInstance模式，两步搞定。（注：这里先记住一个小知识点，就是activity最小化后重新从后台回到前台会回调onRestart()方法）
@Overridepublic boolean moveTaskToBack(boolean nonRoot) {return super.moveTaskToBack(nonRoot);}2.悬浮框是如何开启的？
这里我把悬浮框的实现方法写在一个服务Service里面，将悬浮框的开启关闭与服务Service的绑定解绑所关联起来，开启服务即相当于开启我们的悬浮框，解绑服务则相当于关闭关闭的悬浮框，以此来达到更好的控制效果。
a. 首先我们声明一个服务类，取名为FloatVideoWindowService：
public class FloatVideoWindowService extends Service { @Nullable @Override public IBinder onBind(Intent intent) { return new MyBinder(); } public class MyBinder extends Binder { public FloatVideoWindowService getService() { return FloatVideoWindowService.this; } } @Override public void onCreate() { super.onCreate(); } @Override public int onStartCommand(Intent intent, int flags, int startId) { return super.onStartCommand(intent, flags, startId); } @Override public void onDestroy() { super.onDestroy(); }}b. 为悬浮框建立一个布局文件alert_float_video_layout，这里根据需求去写，如果只是像我上面gif那样，只需要悬浮框显示对方的视频画布，那么布局文件可以如下所示：（其中悬浮框大小我这里固定为长80dp，高110dp，id为small_size_preview的Linearlayout主要是一个容器，可以动态的添加view到里面去，也就是我们的视频画布）
<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:app="http://schemas.android.com/apk/res-auto" android:layout_width="wrap_content" android:layout_height="wrap_content"> <FrameLayout android:layout_width="80dp" android:layout_height="110dp" android:background="@color/black_1f2d3d"> <LinearLayout android:id="@+id/small_size_preview" android:layout_width="match_parent" android:layout_height="match_parent" android:background="@color/transparent" android:orientation="vertical" /> </FrameLayout></LinearLayout>
c. 布局定义好后，接下来就要对悬浮框做一些初始化操作了，初始化操作这里我们放在服务的onCreate()生命周期里面执行，因为只需要执行一次就行了。这里的初始化主要包括对：悬浮框的基本参数（位置，宽高等），悬浮框的点击事件以及悬浮框的触摸事件（即可拖动范围）等的设置，代码注释已经很清楚，直接看代码，如下所示：
public class FloatVideoWindowService extends Service { private WindowManager mWindowManager; private WindowManager.LayoutParams wmParams; private LayoutInflater inflater; //constant private boolean clickflag; //view private View mFloatingLayout; //浮动布局 private LinearLayout smallSizePreviewLayout; //容器父布局 @Nullable @Override public IBinder onBind(Intent intent) { return new MyBinder(); } public class MyBinder extends Binder { public FloatVideoWindowService getService() { return FloatVideoWindowService.this; } } @Override public void onCreate() { super.onCreate(); initWindow();//设置悬浮窗基本参数（位置、宽高等） initFloating();//悬浮框点击事件的处理 } @Override public int onStartCommand(Intent intent, int flags, int startId) { return super.onStartCommand(intent, flags, startId); } @Override public void onDestroy() { super.onDestroy(); } /** * 设置悬浮框基本参数（位置、宽高等） */ private void initWindow() { mWindowManager = (WindowManager) getApplicationContext().getSystemService(Context.WINDOW_SERVICE); wmParams = getParams();//设置好悬浮窗的参数 // 悬浮窗默认显示以左上角为起始坐标 wmParams.gravity = Gravity.LEFT | Gravity.TOP; //悬浮窗的开始位置，因为设置的是从左上角开始，所以屏幕左上角是x=0;y=0 wmParams.x = 70; wmParams.y = 210; //得到容器，通过这个inflater来获得悬浮窗控件 inflater = LayoutInflater.from(getApplicationContext()); // 获取浮动窗口视图所在布局 mFloatingLayout = inflater.inflate(R.layout.alert_float_video_layout, null); // 添加悬浮窗的视图 mWindowManager.addView(mFloatingLayout, wmParams); } private WindowManager.LayoutParams getParams() { wmParams = new WindowManager.LayoutParams(); //设置window type 下面变量2002是在屏幕区域显示，2003则可以显示在状态栏之上 wmParams.type = WindowManager.LayoutParams.TYPE_TOAST; //设置可以显示在状态栏上 wmParams.flags = WindowManager.LayoutParams.FLAG_NOT_FOCUSABLE | WindowManager.LayoutParams.FLAG_NOT_TOUCH_MODAL | WindowManager.LayoutParams.FLAG_LAYOUT_IN_SCREEN | WindowManager.LayoutParams.FLAG_LAYOUT_INSET_DECOR | WindowManager.LayoutParams.FLAG_WATCH_OUTSIDE_TOUCH; //设置悬浮窗口长宽数据 wmParams.width = WindowManager.LayoutParams.WRAP_CONTENT; wmParams.height = WindowManager.LayoutParams.WRAP_CONTENT; return wmParams; } private void initFloating() { smallSizePreviewLayout = mFloatingLayout.findViewById(R.id.small_size_preview); //悬浮框点击事件 smallSizePreviewLayout.setOnClickListener(new View.OnClickListener() { @Override public void onClick(View v) { //在这里实现点击重新回到Activity } }); //悬浮框触摸事件，设置悬浮框可拖动 smallSizePreviewLayout.setOnTouchListener(new FloatingListener()); } //开始触控的坐标，移动时的坐标（相对于屏幕左上角的坐标） private int mTouchStartX, mTouchStartY, mTouchCurrentX, mTouchCurrentY; //开始时的坐标和结束时的坐标（相对于自身控件的坐标） private int mStartX, mStartY, mStopX, mStopY; //判断悬浮窗口是否移动，这里做个标记，防止移动后松手触发了点击事件 private boolean isMove; private class FloatingListener implements View.OnTouchListener { @Override public boolean onTouch(View v, MotionEvent event) { int action = event.getAction(); switch (action) { case MotionEvent.ACTION_DOWN: isMove = false; mTouchStartX = (int) event.getRawX(); mTouchStartY = (int) event.getRawY(); mStartX = (int) event.getX(); mStartY = (int) event.getY(); break; case MotionEvent.ACTION_MOVE: mTouchCurrentX = (int) event.getRawX(); mTouchCurrentY = (int) event.getRawY(); wmParams.x += mTouchCurrentX - mTouchStartX; wmParams.y += mTouchCurrentY - mTouchStartY; mWindowManager.updateViewLayout(mFloatingLayout, wmParams); mTouchStartX = mTouchCurrentX; mTouchStartY = mTouchCurrentY; break; case MotionEvent.ACTION_UP: mStopX = (int) event.getX(); mStopY = (int) event.getY(); if (Math.abs(mStartX - mStopX) >= 1 || Math.abs(mStartY - mStopY) >= 1) { isMove = true; } break; } //如果是移动事件不触发OnClick事件，防止移动的时候一放手形成点击事件 return isMove; } }}d. 在悬浮框成功被初始化以及相关参数被设置后，接下来就需要将对方的视频画布添加到悬浮框里面去了，这样我们才能看到对方的视频画面嘛，同样我们是在Service的oncreate这个生命周期完成这个操作的，这里视频画布的添加方式使用的网易云信的SDK，具体的添加方式视不同的SDK而定，代码如下所示：
/** * 初始化预览窗口 */ private void initSurface() { if (smallRender == null) { smallRender = new AVChatSurfaceViewRenderer(getApplicationContext()); } addIntoSmallSizePreviewLayout(smallRender); } /** * 添加surfaceview到smallSizePreviewLayout */ private void addIntoSmallSizePreviewLayout(SurfaceView surfaceView) { if (surfaceView.getParent() != null) { ((ViewGroup) surfaceView.getParent()).removeView(surfaceView); } smallSizePreviewLayout.addView(surfaceView); surfaceView.setZOrderMediaOverlay(true); }e. 我们上面说到要将服务service的绑定与解绑与悬浮框的开启和关闭相结合，所以既然我们在服务的oncreate()方法中开启了悬浮框，那么就应该在其ondestroy()方法中对悬浮框进行关闭，关闭悬浮框的本质是将相关view给移除掉，接着清除我们的视频画布，在服务的ondestroy()方法中执行如下代码：
@Override public void onDestroy() { super.onDestroy(); if (mFloatingLayout != null) { // 移除悬浮窗口 mWindowManager.removeView(mFloatingLayout); } //清除视频画布 AVChatManager.getInstance().setupRemoteVideoRender(account, null, false, 0); }f. 服务的绑定方式有bindService和startService两种，使用不同的绑定方式其生命周期也会不一样，已知我们需要让悬浮框在视频通话activity finish掉的时候也顺便关掉，那么理所当然我们就应该采用bind方式来启动服务，让他的生命周期跟随他的开启者，也即是跟随开启它的activity生命周期。
intent = new Intent(this, FloatVideoWindowService.class);//开启服务显示悬浮框bindService(intent, mVideoServiceConnection, Context.BIND_AUTO_CREATE);ServiceConnection mVideoServiceConnection = new ServiceConnection() { @Override public void onServiceConnected(ComponentName name, IBinder service) { // 获取服务的操作对象 FloatVideoWindowService.MyBinder binder = (FloatVideoWindowService.MyBinder) service; binder.getService(); } @Override public void onServiceDisconnected(ComponentName name) { } };三、完整的流程
现在我们将上面所说的给串联起来，思路会更加清晰一点，假设现在我正在进行视频通话，点击视频最小化按钮，我们应该按顺序执行如下步骤：（如果你姿势对的话，现在应该是会出现个悬浮框了）
public void startVideoService() { moveTaskToBack(true);//最小化Activity intent = new Intent(this, FloatVideoWindowService.class);//开启服务显示悬浮框 bindService(intent, mVideoServiceConnection, Context.BIND_AUTO_CREATE); }当我们点击悬浮框的时候，可以使用startActivity(intent)来再次打开我们的activity，这时候视频通话activity会回调onRestart()方法，我们在onRestart()生命周期里面unbind解绑掉悬浮框服务，并且重新设置新的视频画布到activity上
@Override protected void onRestart() { super.onRestart(); unbindService(mVideoServiceConnection);//不显示悬浮框 //从悬浮窗进来后重新设置画布(判断是不是接通了) if (isCallEstablished) { //如果接通，先清除所有画布 avChatUI.clearAllSurfaceView(avChatUI.getAccount()); //延迟重新加载远端和本地的视频画布 mHandler.postDelayed(new Runnable() { @Override public void run() { avChatUI.initAllSurfaceView(avChatUI.getAccount()); } }, 800); } else { //如果没接通，直接初始化所有画布 avChatUI.initLargeSurfaceView(IMCache.getAccount()); } }以上就是本次为大家分享的关于Android开发的又一功能实现方式，希望我们整理的能够帮助到你。
