网线水晶头接法图文教程

2020-04-16 21:15:26
字体:
来源:转载
供稿:网友
-

在电脑维修中做一条网线是个非常基础的事情,但对于一个平常人来讲对于网线水晶头接法也许不是清楚。本文就来给大家讲解下如何做一条网线?网线水晶头的接法?

要想做一条网线首先要有水晶头,压线钳和网线。如图显示

网线水晶头接法

这个是水晶头

网线水晶头接法

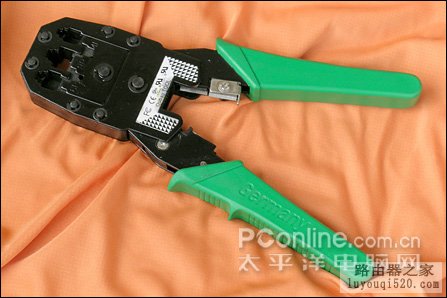

这个是压线钳

网线水晶头接法

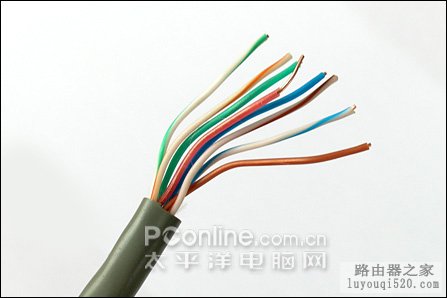

这个是网线

有了以上三个工具,怎么做网线了。我们这里只讲家用的最普遍的做法,也是正确的做法。没必要去做四芯的。
先用压线钳把网线制作成如上面图片3。

网线有两种做法,一种是交叉线,一种是平行线
  交叉线的做法是:一头采用568A标准,一头采用568B标准
  平行线的做法是:两头同为568A标准或568B标准,(一般用到的都是568B平行线的做法)
  568A标准:绿白,绿,橙白,蓝,蓝白,橙,棕白,棕
  568B标准:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕

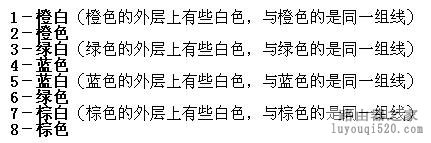

然后颜色的顺序是:

T568B国际标准网线制作

两头都这样做就可以了。

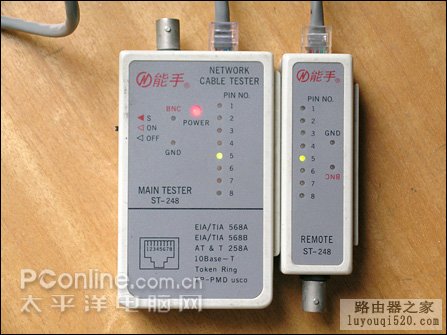

最后可以测试一下是否正常使用。 以下是使用测试器测试,全部灯亮即可。

网线水晶头接法
